СИСТЕМА ПОСАДКИ И ЗАПУСКА - Не действует функция разблокировки для двери багажника, когда ключ находится вне багажного отделения


ОПИСАНИЕ

Когда выключатель открывания двери багажника включен, ЭБУ сертификации использует наружную антенну багажного отделения и антенну для передачи сигнала запроса в области обнаружения радиусом примерно 1,0 м (3,3 фута) от двери багажника. Находясь вблизи двери багажника, ключ определяет данный сигнал запроса и передает идентификационный код. Приемник системы посадки получает идентификационный код и передает его в ЭБУ сертификации. ЭБУ сертификации верифицирует идентификационный код. Если идентификационный код действителен, ЭБУ сертификации посылает сигнал открывания двери багажника в левый главный ЭБУ кузова посредством мультиплексной системы передачи данных и прекращает передачу сигналов запроса. Затем распределительный блок багажного отделения разблокирует дверь багажного отделения.

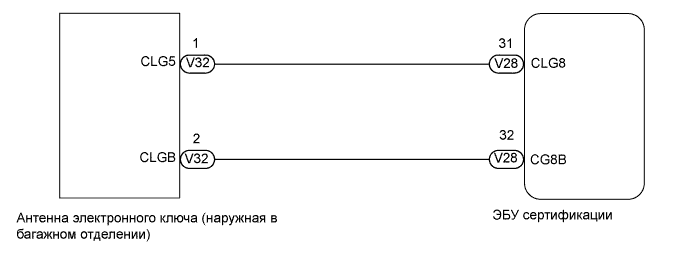

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Багажника, Когда Ключ Находится Вне Багажного Отделения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

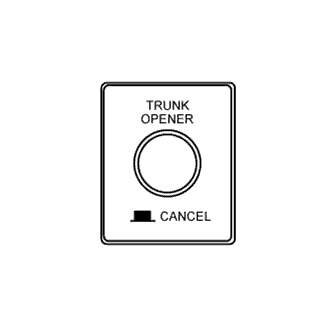

1.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА В СБОРЕ


    Lexus GS450h GWS191

  1. Выключите выключатель открывания двери багажника и убедитесь, что функция открывания двери багажника системы посадки работает нормально.

    OK:
    Функция открывания двери багажника системы посадки работает нормально.


OK
КОНЕЦ
NG


2.ПРОВЕРЬТЕ ФУНКЦИЮ РУЧНОГО ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА

  1. Убедитесь, что функция ручного открывания двери багажника работает нормально.

    OK:
    Функция ручного открывания двери багажника работает нормально.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА"
OK


3.ПРОВЕРЬТЕ ФУНКЦИЮ ДИСТАНЦИОННОГО ОТКРЫВАНИЯ ДВЕРИ БАГАЖНИКА

  1. Убедитесь, что функция дистанционного открывания двери багажника работает нормально.

    OK:
    Функция дистанционного открывания двери багажника работает нормально.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"
OK


4.ПРОВЕРЬТЕ РАБОТУ КЛЮЧА

  1. После замены электронного ключа исправным убедитесь, что функция дистанционного открывания двери багажника работает нормально.

    OK:
    Функция дистанционного открывания двери багажника работает нормально.


OK
КОНЕЦ (КЛЮЧ НЕИСПРАВЕН)
NG


5.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАРУЖНАЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА БАГАЖНОГО ОТДЕЛЕНИЯ)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что наружная антенна работает.

    ЭБУ сертификации
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Bdoor Transmitter
    		Наружная антенна багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ)
    		-
    OK:
    Когда ключ находится вблизи двери багажника, наружная антенна выключается и загорается светодиод на ключе.


NG
Перейдите к шагу 8
OK


6.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДВЕРИ БАГАЖНИКА)

  1. Проверьте в режиме DATA LIST работу выключателя блокировки дверей.

    ЭБУ сертификации
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Trunk Key Unlk
    		Выключатель блокировки / разблокировки двери багажника / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Выключатель блокировки двери багажника нажат
    OFF (ВЫКЛ): Выключатель блокировки двери багажника не нажат
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (выключатель блокировки двери багажника нажат).


NG
ЗАМЕНИТЕ ЗАМОК ДВЕРИ БАГАЖНИКА В СБОРЕ
OK


7.ПРОВЕРЬТЕ РАБОТУ ЭБУ СЕРТИФИКАЦИИ

  1. После замены ЭБУ сертификации исправным убедитесь, что функция разблокировки двери багажника системы посадки работает нормально.

    OK:
    Функция разблокировки двери багажника системы посадки работает нормально.


NG
ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK

КОНЕЦ (НЕИСПРАВЕН ЭБУ СЕРТИФИКАЦИИ)

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ - НАРУЖНАЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА ДВЕРИ БАГАЖНИКА)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Багажника, Когда Ключ Находится Вне Багажного Отделения

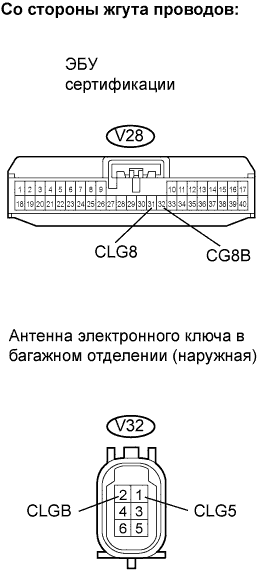

  1. Отсоедините разъем V28 ЭБУ.

  1. Отсоедините разъем V32 антенны.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-31 (CLG8) - V32-1 (CLG5)
    		Менее 1 Ом
    V28-32 (CG8B) - V32-2 (CLGB)
    		Менее 1 Ом
    V28-31 (CLG8) или V32-1 (CLG5) - масса
    		10 кОм или более
    V28-32 (CG8B) или V32-2 (CLGB) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


9.ПРОВЕРЬТЕ НАРУЖНУЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА БАГАЖНОГО ОТДЕЛЕНИЯ

  1. После замены наружной антенны электронного ключа багажного отделения исправной проверьте работоспособность функции разблокировки двери багажника системы посадки.

    OK:
    Функция разблокировки двери багажника системы посадки работает нормально.


OK
КОНЕЦ (НАРУЖНАЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА БАГАЖНОГО ОТДЕЛЕНИЯ НЕИСПРАВНА)
NG

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
