ОПИСАНИЕ

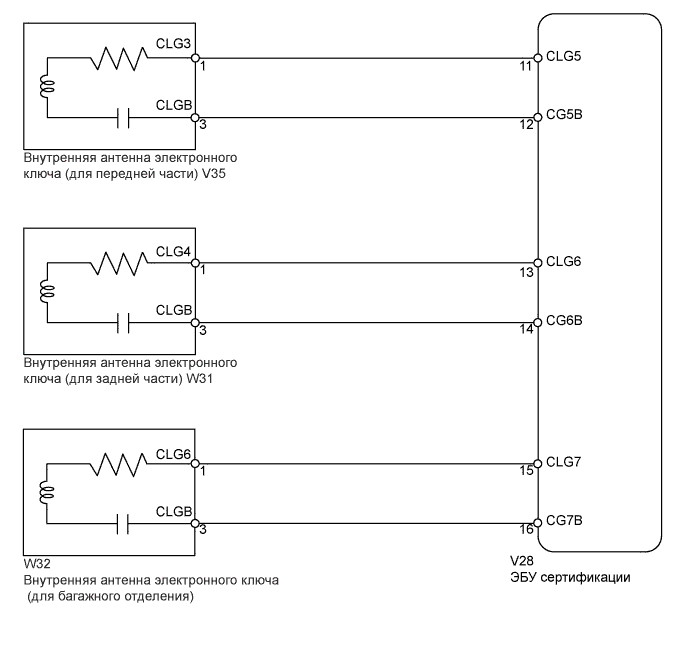

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ДИСТАНЦИОННУЮ БЛОКИРОВКУ И РАЗБЛОКИРОВКУ ДВЕРЕЙ

ПРОВЕРЬТЕ РАБОТУ КЛЮЧА

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ЭБУ СЕРТИФИКАЦИИ)

ПРОВЕРЬТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА

СИСТЕМА ПОСАДКИ И ЗАПУСКА - Внутренний генератор не опознает ключ


ОПИСАНИЕ

Если не работает функция зажигания, поместите ключ в автомобиль и убедитесь, что гибридная система запускается. Если гибридная система запускается (блок идентификационного кода передает сигнал разрешения запуска гибридной системе и происходит запуск), можно предположить, что неисправна только система зажигания системы посадки.
С помощью внутренней антенны электронного ключа ЭБУ сертификации посылает сигнал запроса на ключ, когда: 1) дверь со стороны водителя открывается и закрывается; 2) зажигание переключается из включенного (АСС) в выключенное состояние или из выключенного во включенное (IG). Затем идентификационный код ключа передается приемнику системы посадки. Идентификационный код, который затем посылается ЭБУ сертификации, проверяется ЭБУ сертификации, и результат передается блоку идентификационного кода. Остановка гибридной системы осуществляется при переключении зажигания из включенного (АСС) в выключенное состояние.
Блок идентификационного кода и ЭБУ сертификации обмениваются кодами шифрования посредством мультиплексной системы передачи данных. Когда возвращенный код от ЭБУ сертификации совпадает с идентификационным кодом в памяти, блок идентификационного кода посылает сигнал разрешения запуска гибридной системы в ЕСМ. При нажатой педали тормоза нажатие выключателя зажигания запускает гибридную систему. Когда система управления гибридная системой работает, нажатие выключателя зажигания останавливает гибридную систему.

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Внутренний Генератор Не Опознает Ключ


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ДИСТАНЦИОННУЮ БЛОКИРОВКУ И РАЗБЛОКИРОВКУ ДВЕРЕЙ

  1. Убедитесь, что функции блокировки и разблокировки системы дистанционного управления замками дверей работают должным образом.

    OK:
    Функции дистанционного управления замками дверей работают нормально.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"
OK


2.ПРОВЕРЬТЕ РАБОТУ КЛЮЧА

  1. После замены электронного ключа исправным убедитесь, что функции блокировки и разблокировки системы дистанционного управления замками дверей работают нормально.

    OK:
    Функции блокировки и разблокировки системы дистанционного управления замками дверей работают нормально.


OK
КОНЕЦ (КЛЮЧ НЕИСПРАВЕН)
NG


3.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что антенна работает.

    ЭБУ сертификации
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Fr Transmitter
    		Внутренняя антенна электронного ключа (передняя) ON (ВКЛ) / OFF (ВЫКЛ)
    		-
    Rr Transmitter
    		Внутренняя антенна электронного ключа (задняя) ON (ВКЛ) / OFF (ВЫКЛ)
    		-
    In Bdr Transmitter
    		Внутренняя антенна электронного ключа (в багажном отделении) ON (ВКЛ) / OFF (ВЫКЛ)
    		-
    OK:
    Когда ключ находится вблизи внутренней антенны электронного ключа, антенна выключается, и загорается светодиод на ключе.


OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
NG


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ЭБУ СЕРТИФИКАЦИИ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Внутренний Генератор Не Опознает Ключ

  1. Отсоедините разъемы V35, W31 и W32 антенны.

  1. Отсоедините разъем V28 ЭБУ.

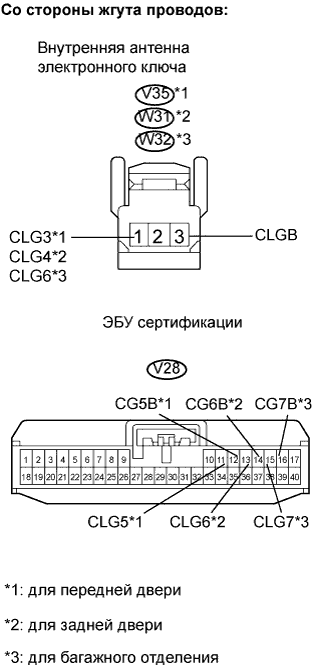

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    для передней двери:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V35-1 (CLG3) - V28-11 (CLG5)
    		Менее 1 Ом
    V35-1 (CLG3) или V28-11 (CLG5) - масса
    		10 кОм или более
    V35-3 (CLGB) - V28-12 (CG5B)
    		Менее 1 Ом
    V35-3 (CLGB) или V28-12 (CG5B) - масса
    		10 кОм или более
    для задней двери:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W31-1 (CLG4) - V28-13 (CLG6)
    		Менее 1 Ом
    W31-1 (CLG4) или V28-13 (CLG6) - масса
    		10 кОм или более
    W31-3 (CLGB) - V28-14 (CG6B)
    		Менее 1 Ом
    W31-3 (CLGB) или V28-14 (CG6B) - масса
    		10 кОм или более
    для багажного отделения:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W32-1 (CLG6) - V28-15 (CLG7)
    		Менее 1 Ом
    W32-1 (CLG6) или V28-15 (CLG7) - масса
    		10 кОм или более
    W32-3 (CLGB) - V28-16 (CG7B)
    		Менее 1 Ом
    W32-3 (CLGB) или V28-16 (CG7B) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА

  1. Занесите ключ в автомобиль.

  1. Замените внутреннюю антенну электронного ключа новой.

  1. Нажмите педаль тормоза и убедитесь, что индикатор выключателя зажигания светится зеленым светом.

    OK:
    Индикатор выключателя зажигания светится зеленым светом.


OK
КОНЕЦ (НЕИСПРАВНА ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА)
NG

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
