Система Посадки И Запуска Не Действуют Функции Блокировки И Разблокировки Для Правой Задней Двери

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РУЧНУЮ БЛОКИРОВКУ И РАЗБЛОКИРОВКУ ДВЕРЕЙ

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ - ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

ПРОВЕРЬТЕ РАБОТУ АНТЕННЫ ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ПРОВЕРЬТЕ РАБОТУ ГЕНЕРАТОРА ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ОПИСАНИЕ

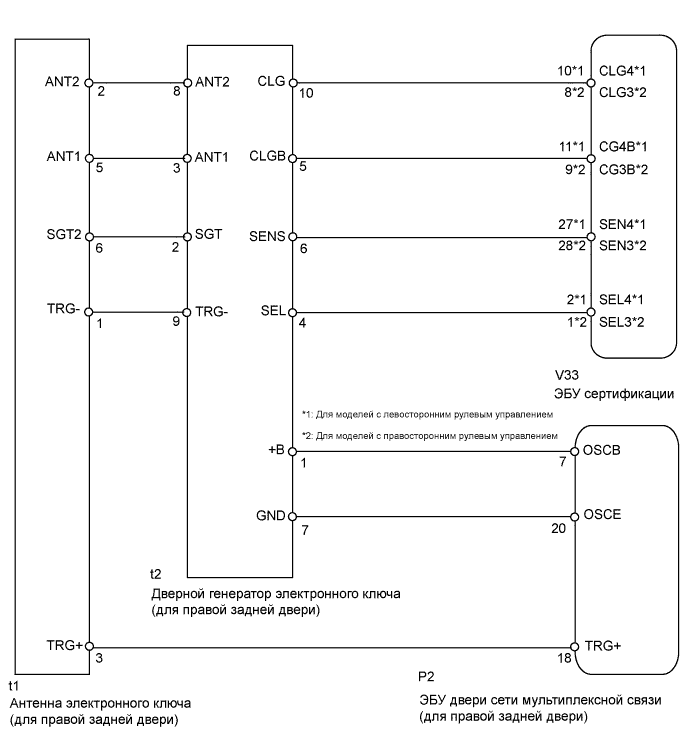

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функция ручной блокировки и разблокировки дверей работает исправно.


   OK:

   Функция ручной блокировки и разблокировки дверей работает исправно.


1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что генератор работает.



   ЭБУ сертификации (для моделей с левосторонним рулевым управлением)

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   PR Transmitter	Генератор задней двери со стороны пассажира / ON (ВКЛ) или OFF (ВЫКЛ)	-




   ЭБУ сертификации (для моделей с правосторонним рулевым управлением)

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   DR Transmitter	Генератор задней двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)	-

   OK:

   Если поднести ключ близко к дверному генератору, находящемуся в выключенном состоянии, загорается контрольная лампа на ключе.

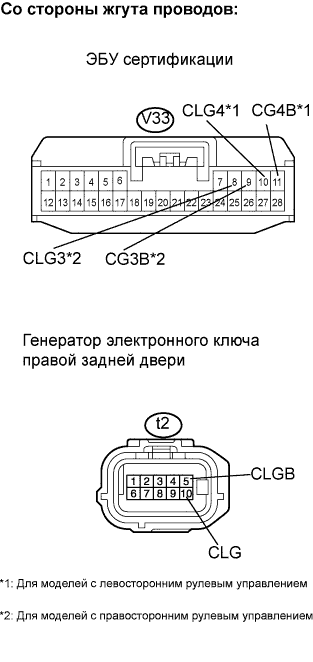

1. Отсоедините разъем V33 ЭБУ.


2. Отсоедините разъем t2 генератора.


3. Измерьте сопротивление разъемов со стороны жгута проводов.



   Номинальное сопротивление:

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   V33-10 (CLG4) - t2-10 (CLG)	Менее 1 Ом
   V33-11 (CG4B) - t2-5 (CLGB)	Менее 1 Ом
   V33-10 (CLG4) или t2-10 (CLG) - масса	10 кОм или более
   V33-11 (CG4B) или t2-5 (CLGB) - масса	10 кОм или более

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   V33-8 (CLG3) - t2-10 (CLG)	Менее 1 Ом
   V33-9 (CG3B) - t2-5 (CLGB)	Менее 1 Ом
   V33-8 (CLG3) или t2-10 (CLG) - масса	10 кОм или более
   V33-9 (CG3B) или t2-5 (CLGB) - масса	10 кОм или более

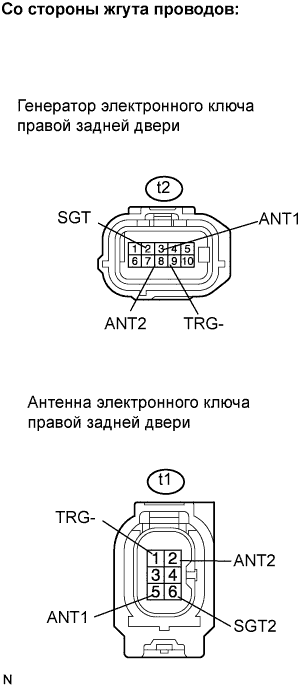

1. Отсоедините разъем t2 генератора.


2. Отсоедините разъем t1 антенны.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   t2-2 (SGT) - t1-6 (SGT2)	Менее 1 Ом
   t2-3 (ANT1) - t1-5 (ANT1)	Менее 1 Ом
   t2-8 (ANT2) - t1-2 (ANT2)	Менее 1 Ом
   t2-9 (TRG-) - t1-1 (TRG-)	Менее 1 Ом
   t2-2 (SGT) или t1-6 (SGT2) - масса	10 кОм или более
   t2-3 (ANT1) или t1-5 (ANT1) - масса	10 кОм или более
   t2-8 (ANT2) или t1-2 (ANT2) - масса	10 кОм или более
   t2-9 (TRG-) или t1-1 (TRG-) - масса	10 кОм или более

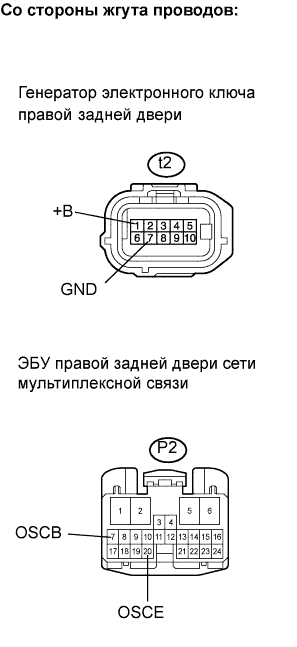

1. Отсоедините разъем t2 генератора.


2. Отсоедините разъем P2 ЭБУ.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   t2-1 (+B) - P2-7 (OSCB)	Менее 1 Ом
   t2-7 (GND) - P2-20 (OSCE)	Менее 1 Ом
   t2-1 (+B) или P2-7 (OSCB) - масса	10 кОм или более
   t2-7 (GND) или P2-20 (OSCE) - масса	10 кОм или более

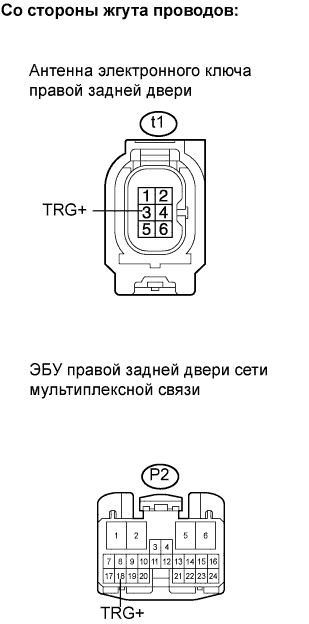

1. Отсоедините разъем t1 антенны.


2. Отсоедините разъем P2 ЭБУ.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   t1-3 (TRG+) - P2-18 (TRG+)	Менее 1 Ом
   t1-3 (TRG+) или P2-18 (TRG+) - масса	10 кОм или более

1. После замены антенны электронного ключа правой задней двери исправной убедитесь, что функции блокировки и разблокировки дверей системы посадки работают нормально.


   OK:

   Функции блокировки и разблокировки дверей системы посадки работают нормально.


1. После замены генератора электронного ключа правой задней двери исправным убедитесь, что функции блокировки и разблокировки дверей системы посадки работают нормально.


   OK:

   Функции блокировки и разблокировки дверей системы посадки работают нормально.
