СИСТЕМА ПОСАДКИ И ЗАПУСКА - Не действует функция разблокировки для правой задней двери


ОПИСАНИЕ

Когда идентификационный код правого заднего дверного генератора электронного ключа совпадает ссовпадает с идентификационным кодом ключа, ЭБУ сертификации передает сигнал SEL (сигнал низкого уровня на выходе) правому заднему дверному генератору электронного ключа, приводит в действие сенсорный датчик, расположенный на внутренней стороне наружной ручки двери, и переходит в состояние ожидания разблокировки. При касании сенсорного датчика генератор электронного ключа правой задней двери посылает сигнал SENS (сигнал низкого уровня на выходе) ЭБУ сертификации, и ЭБУ сертификации посылает сигнал разблокировки дверному замку задней правой двери.

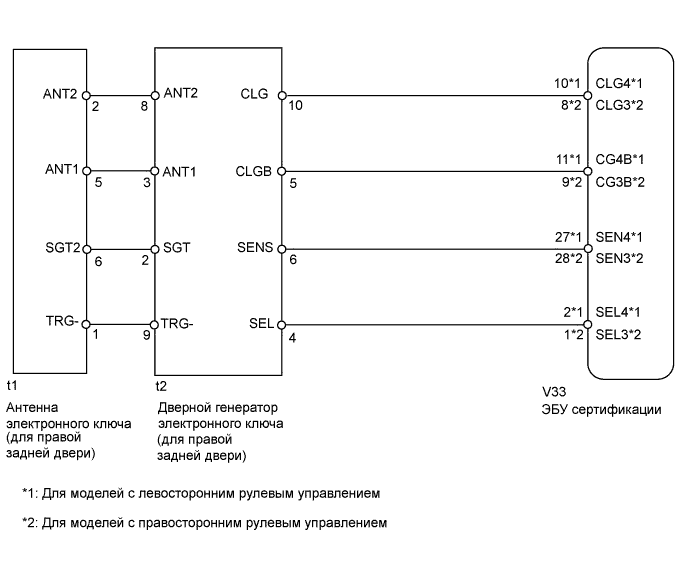

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Правой Задней Двери


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РУЧНУЮ РАЗБЛОКИРОВКУ ДВЕРЕЙ

  1. Убедитесь, что функция ручной разблокировки дверей работает исправно.

    OK:
    Функция ручной разблокировки дверей работает исправно.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)

  1. Проверьте в режиме Data List работу выключателя освещения проема правой задней двери.

    Правый главный ЭБУ кузова
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    RR Dor Cty SW
    		Сигнал выключателя освещения проема правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Выключатель освещения проема двери нажат
    OFF (ВЫКЛ): Выключатель освещения проема двери не нажат
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (выключатель освещения проема двери нажат).


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ"
OK


3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА)

  1. Проверьте в режиме DATA LIST работу позиционного переключателя замка двери.

    ЭБУ правой задней двери сети мультиплексной связи
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Lock Pos SW
    		Сигнал выключателя обнаружения разблокировки двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Дверь разблокирована
    OFF (ВЫКЛ): Дверь заблокирована
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (дверь разблокирована).


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"
OK


4.ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что генератор работает.

    ЭБУ сертификации (для моделей с левосторонним рулевым управлением)
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    PR Select Sig
    		Переключатель выбора режима задней двери со стороны пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		-

    ЭБУ сертификации (для моделей с правосторонним рулевым управлением)
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    DR Select Sig
    		Переключатель выбора режима задней двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)
    		-
    OK:
    Когда переключатель выбора режима задней двери со стороны пассажира или водителя включен, задняя дверь со стороны водителя или пассажира может быть разблокирована при касании наружной ручки без ключа.


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
OK


5.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕНСОРНЫЙ ДАТЧИК ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

  1. Когда для параметра "DR или PR Select Sig" выводится сообщение ON, проверьте в режиме Data List работу сенсорного датчика.

    ЭБУ сертификации (для моделей с левосторонним рулевым управлением)
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    PR Touch Sensor
    		Сенсорный датчик задней двери со стороны пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Прикосновение к сенсорному датчику зарегистрировано
    OFF (ВЫКЛ): Не зарегистрировано прикосновение к сенсорному датчику
    		-

    ЭБУ сертификации (для моделей с правосторонним рулевым управлением)
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    DR Touch Sensor
    		Сенсорный датчик задней двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Прикосновение к сенсорному датчику зарегистрировано
    OFF (ВЫКЛ): Не зарегистрировано прикосновение к сенсорному датчику
    		-
    OK:
    Когда обнаруживается прикосновение к сенсорному датчику правой задней двери, на экране появляется сообщение ON (ВКЛ) (зарегистрировано прикосновение к датчику).


NG
Перейдите к шагу 7
OK


6.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

  1. После замены ЭБУ правой задней двери мультиплексной связи исправным проверьте работоспособность функции разблокировки системы посадки.

    OK:
    Функция разблокировки системы посадки работает нормально.


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
OK

КОНЕЦ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ НЕИСПРАВЕН)

7.ПРОВЕРЬТЕ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Правой Задней Двери

  1. Измерьте напряжение на разъеме генератора.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    4 (SEL) - масса
    		Во время проверки в режиме ACTIVE TEST
    		Менее 1 В
    6 (SENS) - масса
    		Прикосновение к сенсорному датчику во время проверки в режиме ACTIVE TEST
    		Менее 1 В


OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
NG

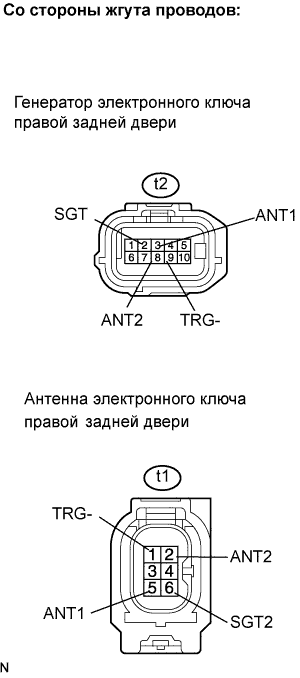

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Правой Задней Двери

  1. Отсоедините разъем t2 генератора.

  1. Отсоедините разъем t1 антенны.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    t2-2 (SGT) - t1-6 (SGT2)
    		Менее 1 Ом
    t2-3 (ANT1) - t1-5 (ANT1)
    		Менее 1 Ом
    t2-8 (ANT2) - t1-2 (ANT2)
    		Менее 1 Ом
    t2-9 (TRG-) - t1-1 (TRG-)
    		Менее 1 Ом
    t2-2 (SGT) или t1-6 (SGT2) - масса
    		10 кОм или более
    t2-3 (ANT1) или t1-5 (ANT1) - масса
    		10 кОм или более
    t2-8 (ANT2) или t1-2 (ANT2) - масса
    		10 кОм или более
    t2-9 (TRG-) или t1-1 (TRG-) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

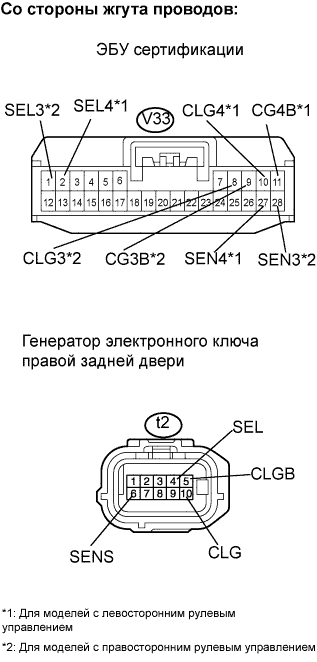

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ - ГЕНЕРАТОР)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Правой Задней Двери

  1. Отсоедините разъем V33 ЭБУ.

  1. Отсоедините разъем t2 генератора.

  1. Измерьте сопротивление разъемов жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V33-2 (SEL4) - t2-4 (SEL)
    		Менее 1 Ом
    V33-27 (SEN4) - t2-6 (SENS)
    		Менее 1 Ом
    V33-10 (CLG4) - t2-10 (CLG)
    		Менее 1 Ом
    V33-11 (CG4B) - t2-5 (CLGB)
    		Менее 1 Ом
    V33-2 (SEL4) или t2-4 (SEL) - масса
    		10 кОм или более
    V33-27 (SEN4) или t2-6 (SENS) - масса
    		10 кОм или более
    V33-10 (CLG4) или t2-10 (CLG) - масса
    		10 кОм или более
    V33-11 (CG4B) или t2-5 (CLGB) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V33-1 (SEL3) - t2-4 (SEL)
    		Менее 1 Ом
    V33-28 (SEN3) - t2-6 (SENS)
    		Менее 1 Ом
    V33-8 (CLG3) - t2-10 (CLG)
    		Менее 1 Ом
    V33-9 (CG3B) - t2-5 (CLGB)
    		Менее 1 Ом
    V33-1 (SEL3) или t2-4 (SEL) - масса
    		10 кОм или более
    V33-28 (SEN3) или t2-6 (SENS) - масса
    		10 кОм или более
    V33-8 (CLG3) или t2-10 (CLG) - масса
    		10 кОм или более
    V33-9 (CG3B) или t2-5 (CLGB) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
