СИСТЕМА ПОСАДКИ И ЗАПУСКА - Не действует функция разблокировки для двери переднего пассажира


ОПИСАНИЕ

  1. Для моделей с левосторонним рулевым управлением:
Когда идентификационный код правого переднего дверного генератора электронного ключа совпадает ссовпадает с идентификационным кодом ключа, ЭБУ сертификации передает сигнал SEL (сигнал низкого уровня на выходе) правому переднему дверному генератору электронного ключа, приводит в действие сенсорный датчик, расположенный на внутренней стороне наружной ручки двери, и переходит в состояние ожидания разблокировки. При касании сенсорного датчика генератор электронного ключа правой передней двери посылает сигнал SENS (сигнал низкого уровня на выходе) ЭБУ сертификации, и ЭБУ сертификации посылает сигнал разблокировки дверному замку передней двери со стороны пассажира.
  1. Для моделей с правосторонним рулевым управлением:
Когда идентификационный код левого переднего дверного генератора электронного ключа совпадает ссовпадает с идентификационным кодом ключа, ЭБУ сертификации передает сигнал SEL (сигнал низкого уровня на выходе) левому переднему дверному генератору электронного ключа, приводит в действие сенсорный датчик, расположенный на внутренней стороне наружной ручки двери, и переходит в состояние ожидания разблокировки. При касании сенсорного датчика генератор электронного ключа левой передней двери посылает сигнал SENS (сигнал низкого уровня на выходе) ЭБУ сертификации, и ЭБУ сертификации посылает сигнал разблокировки дверному замку передней двери со стороны пассажира.

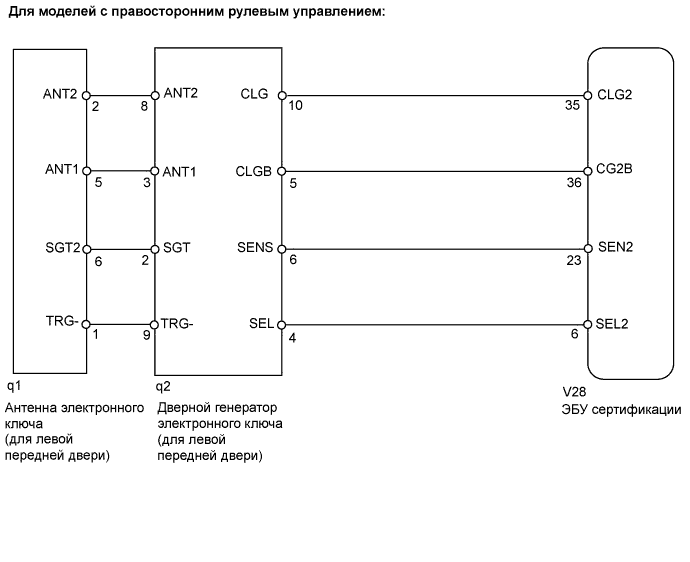

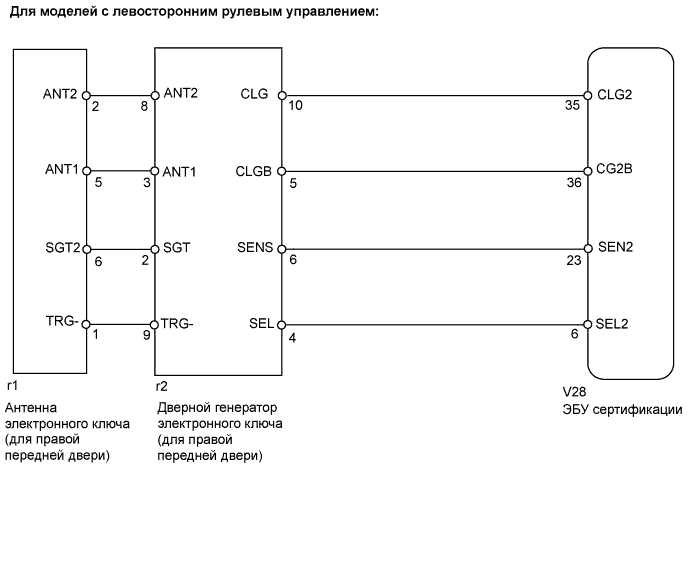

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Переднего Пассажира


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Переднего Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РУЧНУЮ РАЗБЛОКИРОВКУ ДВЕРЕЙ

  1. Убедитесь, что функция ручной разблокировки дверей работает исправно.

    OK:
    Функция ручной разблокировки дверей работает исправно.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)

  1. Проверьте в режиме Data List работу выключателя освещения проема двери со стороны переднего пассажира.

    Правый главный ЭБУ кузова
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    P Dor Cty SW
    		Выключатель освещения проема двери со стороны переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Выключатель освещения проема двери нажат
    OFF (ВЫКЛ): Выключатель освещения проема двери не нажат
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (выключатель освещения проема двери нажат).


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ"
OK


3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА)

  1. Проверьте в режиме DATA LIST работу позиционного переключателя замка двери.

    ЭБУ правой передней двери сети мультиплексной связи (для моделей с левосторонним рулевым управлением)
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Lock Pos SW
    		Сигнал выключателя обнаружения разблокировки двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Дверь разблокирована
    OFF (ВЫКЛ): Дверь заблокирована
    		-

    ЭБУ левой передней двери сети мультиплексной связи (для моделей с правосторонним рулевым управлением)
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Lock Pos SW
    		Сигнал выключателя обнаружения разблокировки двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Дверь разблокирована
    OFF (ВЫКЛ): Дверь заблокирована
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (дверь разблокирована).


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ"
OK


4.ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА СО СТОРОНЫ ПАССАЖИРА)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что генератор работает.

    ЭБУ сертификации
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    P Select Sig
    		Переключатель выбора режима со стороны пассажира ON (ВКЛ) / OFF (ВЫКЛ)
    		-
    OK:
    Когда переключатель выбора режима со стороны пассажира включен, дверь переднего пассажира может быть разблокирована при касании наружной ручки без ключа.


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
OK


5.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕНСОРНЫЙ ДАТЧИК ДВЕРИ ПАССАЖИРА)

  1. Когда для параметра "Р Select Sig" выводится сообщение ON, проверьте в режиме Data List работу сенсорного датчика.

    ЭБУ сертификации
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    P Touch Sensor
    		Сенсорный датчик двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Прикосновение к сенсорному датчику зарегистрировано
    OFF (ВЫКЛ): Не зарегистрировано прикосновение к сенсорному датчику
    		-
    OK:
    Когда обнаруживается прикосновение к сенсорному датчику двери переднего пассажира, на экране появляется сообщение ON (ВКЛ) (зарегистрировано прикосновение к датчику).


NG
Перейдите к шагу 7
OK


6.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

  1. После замены ЭБУ передней двери мультиплексной связи исправным проверьте работоспособность функции разблокировки системы посадки.

    OK:
    Функция разблокировки системы посадки работает нормально.


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
OK

КОНЕЦ (ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ НЕИСПРАВЕН)

7.ПРОВЕРЬТЕ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПЕРЕДНЕЙ ДВЕРИ
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Переднего Пассажира

  1. Измерьте напряжение на разъеме генератора.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    4 (SEL) - масса
    		Во время проверки в режиме ACTIVE TEST
    		Менее 1 В
    6 (SENS) - масса
    		Прикосновение к сенсорному датчику во время проверки в режиме ACTIVE TEST
    		Менее 1 В


OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
NG

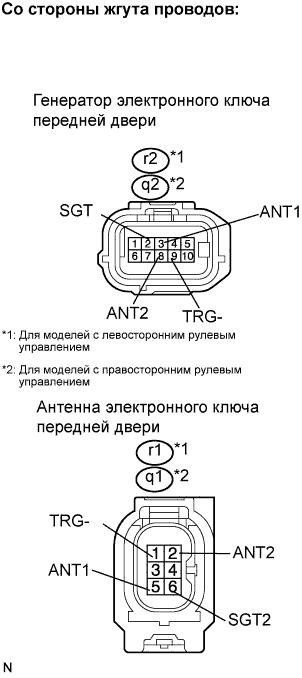

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПЕРЕДНЕЙ ДВЕРИ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА ПЕРЕДНЕЙ ДВЕРИ)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Переднего Пассажира

  1. Отсоедините разъем r2*1 или q2*2 генератора.

  1. Отсоедините разъем r1*1 или q1*2 антенны.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    r2-2 (SGT) - r1-6 (SGT2)
    		Менее 1 Ом
    r2-3 (ANT1) - r1-5 (ANT1)
    		Менее 1 Ом
    r2-8 (ANT2) - r1-2 (ANT2)
    		Менее 1 Ом
    r2-9 (TRG-) - r1-1 (TRG-)
    		Менее 1 Ом
    r2-2 (SGT) или r1-6 (SGT2) - масса
    		10 кОм или более
    r2-3 (ANT1) или r1-5 (ANT1) - масса
    		10 кОм или более
    r2-8 (ANT2) или r1-2 (ANT2) - масса
    		10 кОм или более
    r2-9 (TRG-) или r1-1 (TRG-) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    q2-2 (SGT) - q1-6 (SGT2)
    		Менее 1 Ом
    q2-3 (ANT1) - q1-5 (ANT1)
    		Менее 1 Ом
    q2-8 (ANT2) - q1-2 (ANT2)
    		Менее 1 Ом
    q2-9 (TRG-) - q1-1 (TRG-)
    		Менее 1 Ом
    q2-2 (SGT) или q1-6 (SGT2) - масса
    		10 кОм или более
    q2-3 (ANT1) или q1-5 (ANT1) - масса
    		10 кОм или более
    q2-8 (ANT2) или q1-2 (ANT2) - масса
    		10 кОм или более
    q2-9 (TRG-) или q1-1 (TRG-) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ - ГЕНЕРАТОР)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Посадки И Запуска Не Действует Функция Разблокировки Для Двери Переднего Пассажира

  1. Отсоедините разъем V28 ЭБУ.

  1. Отсоедините разъем r2*1 или q2*2 генератора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-6 (SEL2) - r2-4 (SEL)
    		Менее 1 Ом
    V28-23 (SEN2) - r2-6 (SENS)
    		Менее 1 Ом
    V28-35 (CLG2) - r2-10 (CLG)
    		Менее 1 Ом
    V28-36 (CG2B) - r2-4 (CLGB)
    		Менее 1 Ом
    V28-6 (SEL2) или r2-4 (SEL) - масса
    		10 кОм или более
    V28-22 (SEN2) или r2-6 (SENS) - масса
    		10 кОм или более
    V28-35 (CLG2) или r2-10 (CLG) - масса
    		10 кОм или более
    V28-36 (CG2B) или r2-5 (CLGB) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-6 (SEL2) - q2-4 (SEL)
    		Менее 1 Ом
    V28-23 (SEN2) - q2-6 (SENS)
    		Менее 1 Ом
    V28-35 (CLG2) - q2-10 (CLG)
    		Менее 1 Ом
    V28-36 (CG2B) - q2-4 (CLGB)
    		Менее 1 Ом
    V28-6 (SEL2) или q2-4 (SEL) - масса
    		10 кОм или более
    V28-22 (SEN2) или q2-6 (SENS) - масса
    		10 кОм или более
    V28-35 (CLG2) или q2-10 (CLG) - масса
    		10 кОм или более
    V28-36 (CG2B) или q2-5 (CLGB) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА ПЕРЕДНЕЙ ДВЕРИ
