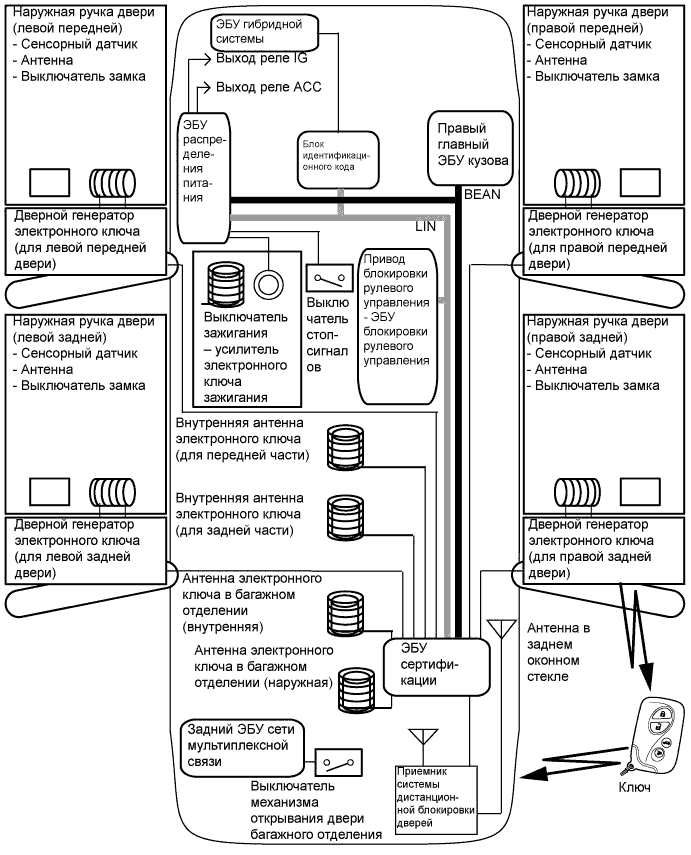

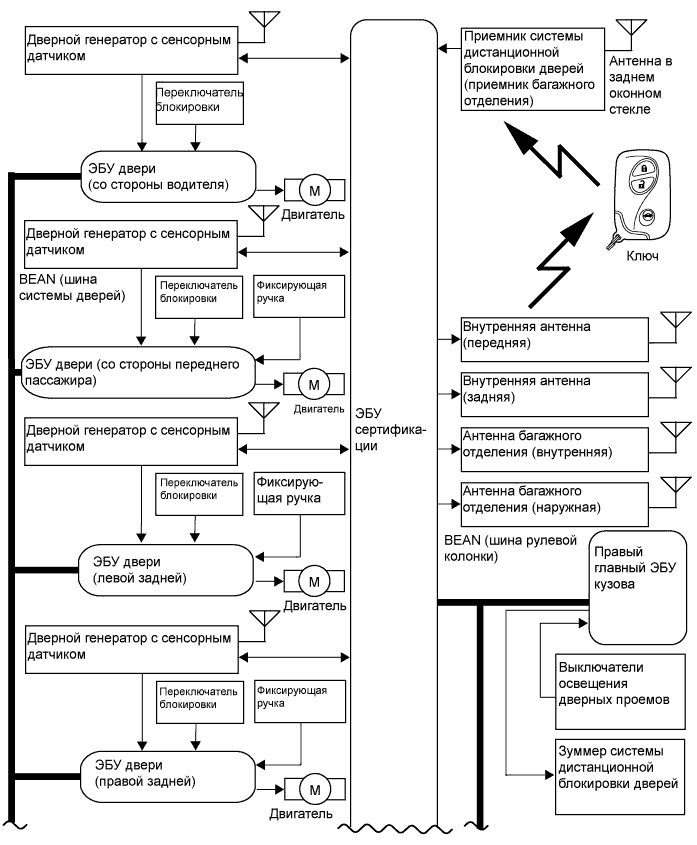

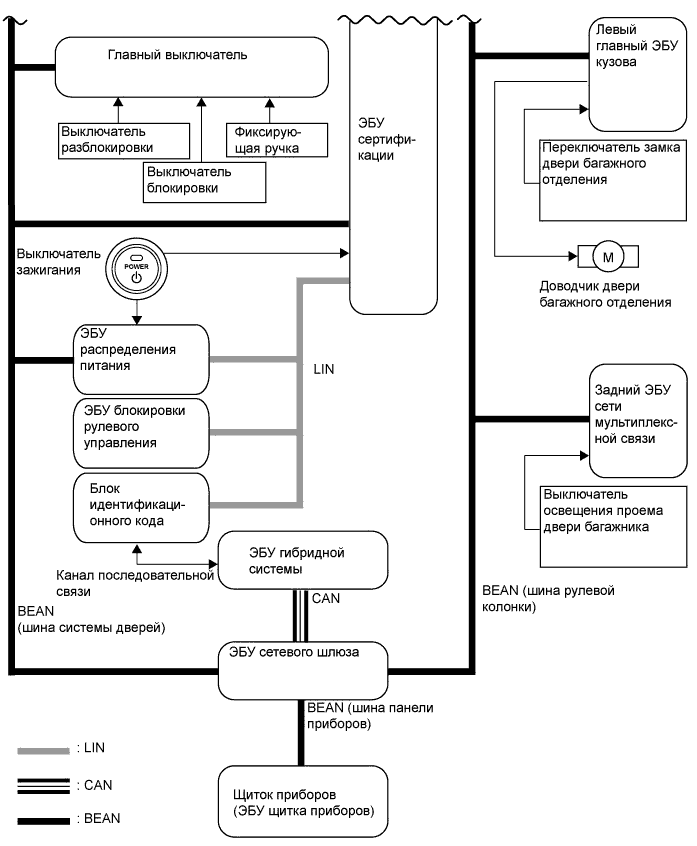

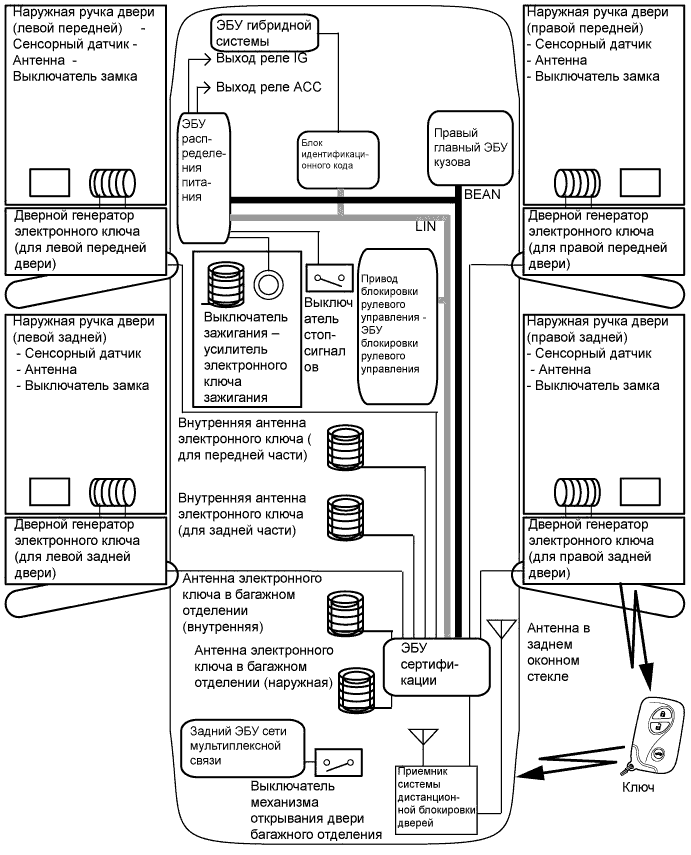

Передатчик
| Приемник
| Сигнал
| Шина
|
ЭБУ щитка приборов
| ЭБУ сертификации
| - Сигнал скорости
| BEAN
|
Задний ЭБУ сети мультиплексной связи
| ЭБУ сертификации
| - Сигнал выключателя освещения проема двери багажника
- Сигнал замка двери багажника
| BEAN
|
Правый главный ЭБУ кузова
| ЭБУ сертификации
| - Сигнал замка зажигания
- Сигнал ACC
- Сигнал управления внутренним освещением при посадке
- Сигнал выключателя освещения дверных проемов (двери водителя, переднего пассажира и задних дверей).
- Сигнал типа ручки автомобиля
| BEAN
|
ЭБУ левой передней двери сети мультиплексной связи
| ЭБУ сертификации
| - Сигнал выключателя блокировки системы посадки
| BEAN
|
ЭБУ правой передней двери сети мультиплексной связи
| ЭБУ сертификации
| - Сигнал положения дверного замка
- Сигнал выключателя блокировки системы посадки
| BEAN
|
ЭБУ левой задней двери сети мультиплексной связи
| ЭБУ сертификации
| - Сигнал положения дверного замка
- Сигнал выключателя блокировки системы посадки
| BEAN
|
ЭБУ правой задней двери сети мультиплексной связи
| ЭБУ сертификации
| - Сигнал положения дверного замка
- Сигнал выключателя блокировки системы посадки
| BEAN
|
ЭБУ блокировки рулевого управления
| ЭБУ сертификации
| - Сигнал кода шифрования
- Сигнал окончания кода шифрования
- Сигнал требуемого объема памяти для шифрования
- Сигнал управления во время посадки
| LIN
|
ЭБУ распределения питания
| ЭБУ сертификации
| - Сигнал запроса идентификации иммобилайзера
- Сигнал положения P рычага переключения передач
- Сигнал проверки кода ключа
| BEAN / LIN
|
ЭБУ сертификации
| ЭБУ щитка приборов
| - Сигнал присутствия ключа внутри автомобиля
- Сигнал информации о заряде батареи
- Сигнал предупреждения о положении рычага переключения передач
- Однократный звуковой сигнал внутреннего зуммера
- Продолжительный звуковой сигнал внутреннего зуммера
- Сигнал предупреждения об открывании двери (двери водителя, переднего пассажира и задних дверей).
| BEAN
|
ЭБУ сертификации
| ЭБУ левой передней двери сети мультиплексной связи
| - Сигнал управления режимом ожидания разблокировки двери водителя
- Сигнал управления освещением при посадке со стороны двери водителя
| BEAN
|
ЭБУ сертификации
| ЭБУ правой передней двери сети мультиплексной связи
| - Сигнал управления режимом ожидания разблокировки двери переднего пассажира
- Сигнал управления освещением при посадке со стороны двери переднего пассажира
| BEAN
|
ЭБУ сертификации
| ЭБУ левой задней двери сети мультиплексной связи
| - Сигнал управления режимом ожидания разблокировки левой задней двери
- Сигнал управления освещением при посадке со стороны левой задней двери
| BEAN
|
ЭБУ сертификации
| ЭБУ правой задней двери сети мультиплексной связи
| - Сигнал управления режимом ожидания разблокировки правой задней двери
- Сигнал управления освещением при посадке со стороны правой задней двери
| BEAN
|
ЭБУ сертификации
| ЭБУ распределения питания
| - Сигнал замка зажигания
| LIN
|
ЭБУ сертификации
| ЭБУ блокировки рулевого управления
| - Сигнал кода воспроизведения
| LIN
|
Главный переключатель сети мультиплексной связи
| ЭБУ сертификации
| - Сигнал положения замка двери водителя
- Сигнал блокировки от выключателя блокировки двери водителя
- Сигнал разблокировки от выключателя блокировки двери водителя
| BEAN
|
ECM
| ЭБУ сертификации
| - Сигнал вращения двигателя
- Сигнал положения P рычага переключения передач
| BEAN / LIN
|
Блок идентификационного кода
| ЭБУ сертификации
| - Сигнал DTC (B2791)
- Сигнал запроса случайного числа для сравнения
| LIN
|
