Дверные Замки. Система Посадки И Запуска Описание Системы

Если вы пользуетесь кардиостимулятором, внимательно прочитайте руководство по эксплуатации перед использованием ключа, так как радиоволны, излучаемые ключом, могут повлиять на работу кардиостимулятора.

СИСТЕМА ПОСАДКИ И ЗАПУСКА

В дополнение к традиционному механическому ключу и функциям системы дистанционного управления замками дверей система посадки и запуска осуществляет блокировку/разблокировку дверей, снятие блокировки рулевого управления, запуск системы управления гибридной системы и открывание двери багажника без ключа. Единственным условием является наличие ключа у пользователя.
1. Данная система управляется ЭБУ сертификации. Когда ЭБУ сертификации обнаруживает присутствие ключа в одной из областей обнаружения, он идентифицирует и проверяет идентификационный код и передает выходные сигналы соответствующим ЭБУ в зависимости от их функций.
2. Области обнаружения формируются 4 генераторами и 4 антеннами (4 дверных генератора, 2 антенны багажного отделения и 2 внутренние антенны).

ОБЛАСТЬ ОБНАРУЖЕНИЯ

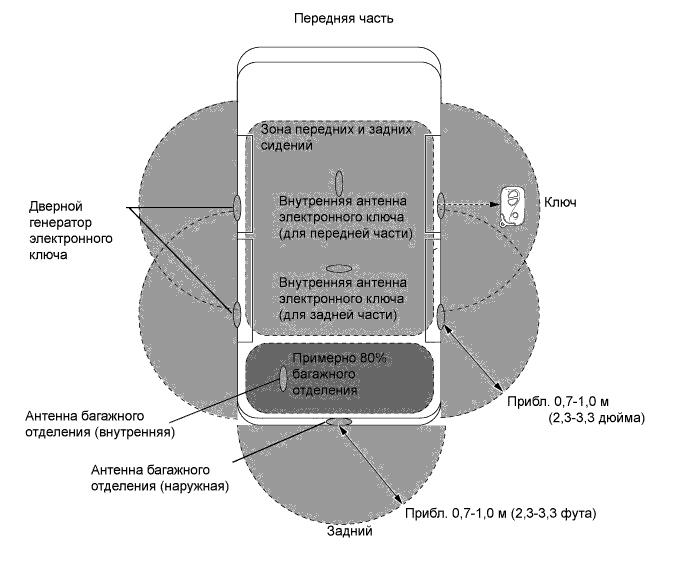

Для моделей без выключателя PANIC

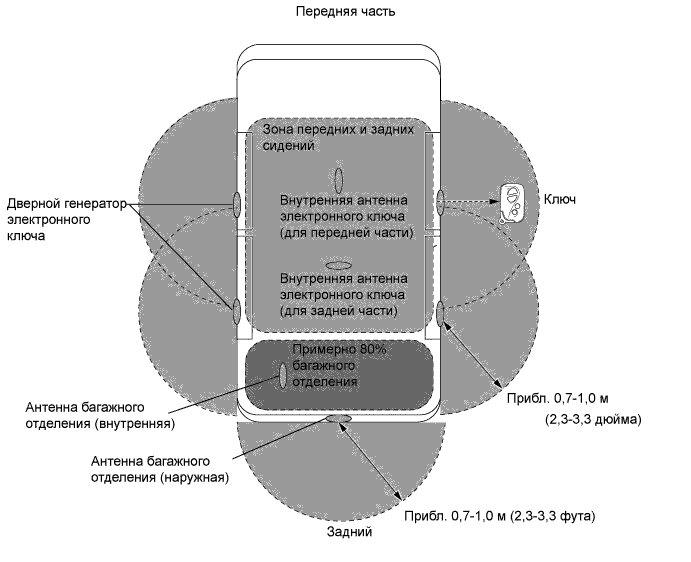

Для моделей с выключателем PANIC

Меры предосторожности при использовании системы в целом:
1. Убедитесь, что ключ находится у вас во время осмотра системы посадки и запуска.
2. Так как для обнаружения ключа используются слабые радиоволны, область обнаружения ключа может уменьшиться или может происходить неправильное обнаружение ключа в следующих случаях:
1. Использование ключа может быть затруднено из-за особенностей формы автомобиля.
2. Неправильное обнаружение ключа может произойти в случае его нахождения вблизи окон автомобиля, дверных ручек или центра бампера, даже если ключ находится в области обнаружения снаружи автомобиля.
3. Неправильное обнаружение ключа может произойти в случае его нахождения на панели приборов, в заднем отделении для мелких вещей или в перчаточном ящике, даже если ключ находится в области обнаружения внутри автомобиля.
4. Двигатель не может быть запущен, даже если ключ находится в области обнаружения внутри багажного отделения.
5. Ключ может не сработать, если он неправильно удерживается.
6. Система запуска и посадки не работает в следующих случаях:

НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

Узлы и детали	Функция
Ключ	Состоит из механического ключа, передатчика системы дистанционного управления замками дверей и приемопередатчика системы посадки и запуска
ЭБУ сертификации	Осуществляет управление системой запуска и посадки в соответствии с сигналами, полученными от каждого генератора, различных выключателей, ЭБУ и ключа Сопоставляет и верифицирует идентификационный код, полученный приемником системы дистанционного управления замками дверей Передает сигнал выключения иммобилайзера в блок идентификационного кода Передает сигнал разблокировки рулевого управления в ЭБУ блокировки рулевого управления
ЭБУ распределения питания	Управляет функцией кнопочного запуска в соответствии с сигналами, полученными от различных выключателей, ЭБУ и щитка приборов Передает сигнал запроса верификации в ЭБУ сертификации в соответствии с сигналами выключателя зажигания, а также включает и выключает реле
Блок идентификационного кода	Получает от ЭБУ сертификации сигналы разблокировки рулевого управления или выключения иммобилайзера двигателя, верифицирует их, а затем передает сигналы выключения в ЭБУ блокировки рулевого управления или ECM
Правый главный ЭБУ кузова	Получает сигнал запроса от ЭБУ сертификации и посылает сигналы запроса в ЭБУ всех дверей на блокировку или разблокировку дверей Передает в ЭБУ сертификации состояние всех дверей
Наружная ручка двери (водителя, переднего пассажира и задних дверей) (антенна)	Передает сигналы запроса
Наружная ручка двери (водителя, переднего пассажира и задних дверей) (сенсорный датчик)	Определяет прикосновение к наружным и внутренним ручкам Передает сигнал от ЭБУ двери в ЭБУ сертификации
Наружная ручка двери (водителя, переднего пассажира и задних дверей) (выключатель замка)	Передает сигналы запроса блокировки дверей от ЭБУ двери в ЭБУ сертификации
Дверной генератор электронного ключа (дверь водителя, переднего пассажира и задние двери)	Принимает сигнал запроса от ЭБУ сертификации и формирует область обнаружения вокруг каждой двери
Внутренняя антенна электронного ключа (для передней и задней части)	Принимает сигнал запроса от ЭБУ сертификации и формирует область обнаружения в салоне автомобиля
Антенна электронного ключа в багажном отделении (внутренняя)	Принимает сигнал запроса от ЭБУ сертификации и формирует область обнаружения в багажном отделении
Антенна электронного ключа в багажном отделении (наружная)	Принимает сигнал запроса от ЭБУ сертификации и формирует область обнаружения вокруг двери багажника
Приемник системы дистанционного управления замками дверей	Получает идентификационный код от ключа в области обнаружения и передает его в ЭБУ сертификации Получает идентификационный код от электронного ключа в багажном отделении и передает его в ЭБУ сертификации
Антенна в заднем оконном стекле	Получает идентификационный код от электронного ключа и передает его в приемник системы посадки
Наружное зеркало заднего вида Нижняя лампа	Когда электронный ключ попадает во внешнюю область обнаружения, лампа освещения углубления для ног включается в соответствии с сигналом запроса от ЭБУ сертификации
Выключатель открывания двери багажника	Передает сигнал запроса открывания дери багажного отделения в ЭБУ сертификации
Выключатель стоп-сигналов	Передает состояние педали тормоза в ЭБУ распределения питания
Зуммер системы дистанционного управления замками дверей Щиток приборов Мультиинформационный дисплей Зуммер	Когда ЭБУ сертификации обнаруживает ошибки пользователя, рассмотренные ниже, для информирования водителя ЭБУ сертификации включает зуммер системы дистанционного управления замками дверей, отображает информацию на мультиинформационном дисплее и включает зуммер в соответствии с сигналом запроса от ЭБУ Пример: Ключ находится за пределами автомобиля Водитель покидает автомобиль при включенном двигателе Водитель покидает автомобиль, когда рычаг переключения не находится в положении P

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Ключ:
Электронный ключ состоит из механического ключа, передатчика системы дистанционного управления замками дверей и приемопередатчика системы посадки и запуска.
1. Приемопередатчик системы посадки и запуска принимает сигналы от генераторов и передает идентификационный код в приемник.
2. Передатчик системы дистанционного управления замками дверей имеет выключатели LOCK (ЗАБЛОКИР), UNLOCK (РАЗБЛОКИР), LUGGAGE COMPARTMENT (БАГАЖНИК) и PANIC (ПАНИКА) (для моделей с выключателем PANIC).
3. Механический ключ подходит к двери водителя, двери багажника и перчаточному ящику, однако его нельзя использовать для запуска двигателя.
Всего можно зарегистрировать 7 ключей.

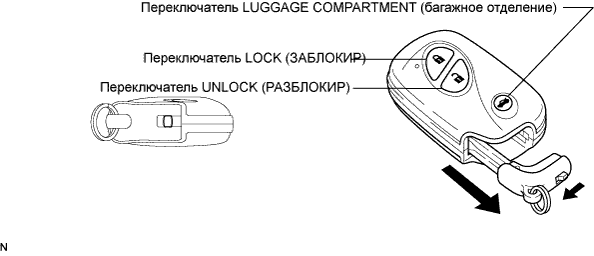

1. Для моделей без выключателя PANIC

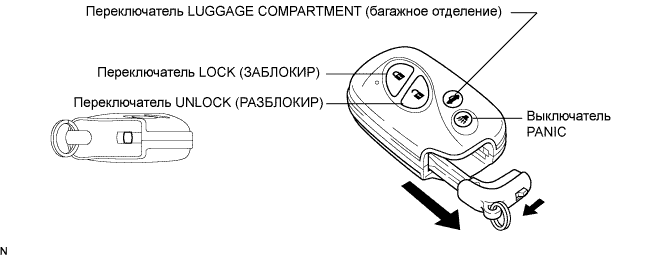

1. Для моделей с выключателем PANIC
Генератор (генератор каждой двери, передняя и задняя внутренняя антенна, внутренняя антенна багажного отделения и наружная антенна багажного отделения)
Каждый генератор передает сигнал запроса, полученный от ЭБУ сертификации, и формирует область работы ключа, чтобы обнаружить присутствие ключа. Область обнаружения формируется дверными генераторами и наружной антенной багажного отделения и составляет приблизительно 0,7-1,0 м (2,3-3,3 фута) от наружных ручек дверей и центра заднего бампера.
1. Область обнаружения каждого дверного генератора формируется путем передачи сигнала запроса каждые 0,25 с, когда зажигание выключено и все двери заблокированы. Таким образом определяется расстояние до ключа. Во время работы функции блокировки область обнаружения формируется выключателем блокировки, находящимся во включенном состоянии.
2. Область обнаружения наружной антенны багажного отделения формируется, когда выключатель автоматизированного привода открывания двери багажника включен.
3. Область обнаружения внутренней антенны (передней и задней) формируется при открывании и закрывании двери водителя, во время запуска двигателя, при работе сигнализации или когда выключатель блокировки находится во включенном состоянии.
4. Область обнаружения внутренней антенны багажного отделения формируется, когда дверь багажного отделения закрыта или нажат выключатель открывания двери багажника.

РАБОТА ФУНКЦИИ ПОСАДКИ

Система посадки и запуска имеет следующие функции.

Функция	Описание
Механический ключ	Работает так же, как стандартный механический ключ
Система дистанционного управления замками дверей	Данная функция дистанционно блокирует и разблокирует все двери или багажное отделение. Работает так же, как система дистанционного управления замками дверей. Однако приемник ЭБУ сертификации использует приемник системы дистанционного управления замками дверей для управления блокировкой и разблокировкой.
Освещение при посадке	Когда ключ находится в области обнаружения, дверь переходит в режим ожидания разблокировки, и включаются передняя лампа индивидуального освещения и нижняя лампа наружного зеркала.
Разблокировка посредством системы посадки	Когда ключ находится в области обнаружения дверного генератора, дверь разблокируется прикосновением к внутренней стороне наружной ручки двери.
Переключение режима разблокировки системы посадки (см. стр. Нажмите здесь)	Доступны 4 режима изменения дверей, которые могут быть разблокированы функцией разблокировки системы посадки. Режим разблокировки двери водителя Режим разблокировки дверей с одной стороны автомобиля Режим разблокировки одной из дверей Режим разблокировки всех дверей
Блокировка посредством системы посадки	Когда ключ находится в области обнаружения дверного генератора и зажигание выключено, дверь блокируется нажатием выключателя блокировки на наружной ручке двери.
Открывание багажного отделения	Когда ключ находится в области обнаружения наружного генератора багажного отделения, багажное отделение можно открыть, нажав выключатель открывания двери багажника.
Обращение к памяти	Данная функция управляет системой сохранения положения во время поездки в соответствии с идентификационным кодом ключа.
Функция электрических стеклоподъемников системы посадки	Удерживание выключателя блокировки системы посадки на наружной ручке нажатым в течение не менее 3 с приводит к закрыванию всех электрических стеклоподъемников, во время выполнения которого звучит зуммер.
Предотвращение блокировки ключа	Запрещает блокировку двери с помощью наружной ручки двери, если ключ находится в салоне автомобиля. Если дверь багажного отделения закрывается, когда ключ находится в нем, звучит предупредительный зуммер. Дверь багажного отделения можно открыть с помощью выключателя открывания двери багажника.
Предупреждение	В случае возникновения любой из ситуаций, рассмотренных ниже, для предупреждения водителя система посадки и запуска передает в ЭБУ сертификации сигналы о необходимости включения зуммеров щитка приборов и системы дистанционного управления замками дверей. Рычаг переключения передач не установлен в положение P (оповещение об отсечке источника питания) – предупреждение при выходе из автомобиля Предупреждение об оставлении ключа в салоне автомобиля Рычаг переключения передач установлен в положение P (оповещение об отсечке источника питания) – предупреждение при выходе из автомобиля Предупреждение о неплотно закрытой двери Предупреждение, когда пассажир покидает автомобиль с ключом Предупреждение, когда ключ находится вне области обнаружения Зуммер функции предотвращения блокировки ключа (в салоне) Зуммер функции предотвращения блокировки ключа (в багажном отделении) Предупреждение о низком заряде батареи ключа
Энергосбережение батарей	Если ключ постоянно находится в области обнаружения дверного генератора, система осуществляет периодический обмен данными с ключом. Поэтому, если автомобиль находится в данном состоянии в течение длительного времени, батарея ключа и аккумуляторная батарея автомобиля могут разрядиться.
Отмена ключа (см. стр. Нажмите здесь)	Следующие функции ключа можно отменить. Разрешение / запрещение посадки Открывание багажного отделения Обращение к памяти Предотвращение блокировки ключа Предупреждение Функция зажигания

ФУНКЦИЯ БЛОКИРОВКИ / РАЗБЛОКИРОВКИ СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ И ОТКРЫВАНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ

Нажмите выключатель LOCK (ЗАБЛОКИР), UNLOCK (РАЗБЛОКИР), LUGGAGE COMPARTMENT (БАГАЖНИК) и PANIC (ПАНИКА) (для моделей с выключателем PANIC), чтобы проверить работоспособность каждой функции.

ФУНКЦИЯ РАЗБЛОКИРОВКИ ПОСРЕДСТВОМ СИСТЕМЫ ПОСАДКИ

Для обнаружения ключа формируется область обнаружения посредством обмена данными между дверным генератором и приемником, когда двери заблокированы.
Когда ключ попадает в область обнаружения вокруг автомобиля, автоматически выполняется сравнение идентификационных кодов дверного генератора и ключа. После выполнения сравнения дверь переходит в состояние ожидания разблокировки.
В состоянии ожидания разблокировки антенна, встроенная в наружную ручку двери, начинает работать. Если наружная ручка удерживается (зафиксировано прикосновение к внутренней стороне ручки), выполняется разблокировка дверей. В этот момент дважды мигают контрольные лампы аварийной сигнализации и два раза звучит зуммер системы дистанционного управления замками дверей.
УКАЗАНИЕ:
Зуммер не звучит в моделях, предназначенных для стран Европы.
Если после разблокировки ни одна из дверей не открывается, все двери автоматически блокируются через 30 секунд.

ФУНКЦИЯ БЛОКИРОВКИ ПОСРЕДСТВОМ СИСТЕМЫ ПОСАДКИ

После выхода из автомобиля с ключом нажмите выключатель блокировки на наружной ручке двери, когда все двери закрыты.
ЭБУ сертификации определяет, находится ли ключ внутри или снаружи автомобиля, на основании данных, полученных от дверного генератора и внутреннего генератора. Выполняется сравнение идентификационных кодов.
Если в результате сравнения идентификационных кодов ключа и внутренней антенны устанавливается, что эти коды не совпадают, а идентификационные коды ключа и дверного генератора совпадают, срабатывает функция блокировки дверей. В этот момент один раз мигают контрольные лампы аварийной сигнализации и один раз звучит зуммер системы дистанционного управления замками дверей.
УКАЗАНИЕ:
Зуммер не звучит в моделях, предназначенных для стран Европы.
Если ключ находится внутри салона, функция блокировки дверей не сработает и в течение 2 секунд звучит зуммер аварийной сигнализации (подается звуковой сигнал).

ФУНКЦИЯ ОТКРЫВАНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ ПОСРЕДСТВОМ СИСТЕМЫ ПОСАДКИ

Имея при себе ключ, станьте перед багажным отделением и нажмите выключатель автоматизированного привода открывания двери багажника, чтобы начать сопоставление идентификационных кодов наружной антенны багажного отделения. Если идентификационные коды совпадают, дверь багажного отделения открывается.

ФУНКЦИЯ ПРЕДОТВРАЩЕНИЯ БЛОКИРОВКИ КЛЮЧА

При попытке заблокировать дверь без ключа (приведите кнопку замка в положение блокировки и закройте дверь), когда ключ находится в салоне, система определяет, что ключ находится в салоне и разблокирует дверь.
Если багажное отделение закрывается, когда в нем находится ключ, включится звуковая сигнализация, и багажное отделение можно будет открыть только тогда, когда все двери будут заблокированы, чтобы предотвратить блокировку электронного ключа в автомобиле.

ФУНКЦИЯ ОСВЕЩЕНИЯ ПРИ ПОСАДКЕ

Чтобы облегчить посадку и выход из автомобиля в ночное время, передняя лампа освещения салона и нижняя лампа наружного зеркала включаются, когда ключ находится вблизи автомобиля.

Сведения по управлению системой:
Когда ключ находится в области обнаружения снаружи автомобиля, двери находится в режиме ожидания разблокировки. При этом включаются передняя лампа освещения салона и нижняя лампа наружного зеркала.

Меры предосторожности:
Функция освещения при посадке включается, когда ключ находится за пределами области обнаружения снаружи автомобиля в течение не менее 3 с, а затем появляется в области обнаружения снаружи автомобиля. Если ключ не покидал область обнаружения снаружи автомобил, функция освещения при посадке работать не будет.

ФУНКЦИЯ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ СИСТЕМЫ ПОСАДКИ (ТОЛЬКО ДЛЯ ЗАКРЫВАНИЯ ОКОН И ЛЮКА)

Если все двери были заблокированы посредством системы дистанционного управления замками или системы посадки, удерживание выключателя блокировки на наружной ручке нажатым в течение не менее 3 с приводит к закрыванию всех электрических стеклоподъемников и люка.
Если выключатель блокировки на наружной ручке отпустить при закрывании окон, выполнение функции электрических стеклоподъемников прекращается.
При выполнении функции электрических стеклоподъемников звучит зуммер системы дистанционного управления замками дверей*.
УКАЗАНИЕ:
1. *: Зуммер не звучит в моделях, предназначенных для стран Европы.
2. Более подробная информация по функции электрических стеклоподъемников системы посадки приводится в разделе по системе управления электрическими стеклоподъемниками.

ФУНКЦИЯ ОБРАЩЕНИЯ К ПАМЯТИ (ТОЛЬКО ДЛЯ МОДЕЛЕЙ С ЗАПОМИНАЮЩИМ УСТРОЙСТВОМ ПОЛОЖЕНИЯ СИДЕНИЙ)

Если дверь водителя разблокируется посредством электронного ключа с идентификационным кодом, а затем открывается, сиденье автоматически передвигается в положение, зарегистрированное для данного идентификационного кода ключа.

УКАЗАНИЕ:

Более подробная информация по функции обращения к памяти приводится в разделе по системе передних сидений с электроприводом.
Способ регистрации идентификационного кода ключа:

При выключенном зажигании и закрытой двери водителя нажмите и удерживайте выключатель запоминающего устройства сиденья, который необходимо зарегистрировать (при отпускании данного выключателя режим регистрации идентификационного кода прекращается).
Нажмите выключатель блокировки или разблокировки ключа, который необходимо зарегистрировать.
Если ключ не был зарегистрирован ранее, идентификационный код ключа будет зарегистрирован. Во время регистрации звучит зуммер системы дистанционного управления замками дверей.

Способ отмены функции обращения к памяти:

При выключенном зажигании нажмите и удерживайте выключатель SET (при отпускании данного выключателя режим отмены функции обращения к памяти прекращается).
Нажмите выключатель блокировки или разблокировки ключа, идентификацию которого необходимо отменить.
Если ключ был зарегистрирован ранее, функция обращения к памяти для идентификационного кода ключа будет отменена. Функцию обращения можно восстановить для данного идентификационного кода ключа, повторно нажав выключатель блокировки или разблокировки ключа. Во время отмены или восстановления функции обращения к памяти звучит зуммер системы дистанционного управления замками дверей.

ФУНКЦИЯ ПРЕДУПРЕЖДЕНИЯ

Общие сведения:
При возникновении одной из нижеприведенных ситуаций система посадки и запуска предупреждает водителя.

Условия срабатывания функции предупреждения	Ситуация
Рычаг переключения передач не установлен в положение P (оповещение об отсечке источника питания) – предупреждение при выходе из автомобиля	А
Предупреждение об оставлении ключа в салоне автомобиля	B
Рычаг переключения передач установлен в положение P (оповещение об отсечке источника питания) – предупреждение при выходе из автомобиля	C
Предупреждение о неплотно закрытой двери	D
Предупреждение, когда пассажир покидает автомобиль с ключом	E
Предупреждение, когда ключ находится вне области обнаружения	F
Зуммер функции предотвращения блокировки ключа (в салоне)	G
Зуммер функции предотвращения блокировки ключа (в багажном отделении)	H
Предупреждение о низком заряде батареи ключа	I

Ситуация А:
Рычаг переключения передач не установлен в положение P (оповещение об отсечке источника питания) – предупреждение при выходе из автомобиля

Если рычаг переключения передач не находится в положении P, дверь открыта и предпринята попытка покинуть автомобиль (с ключом)

Назначение предупреждения: Предотвращение внезапного начала движения автомобиля, угона автомобиля, отката автомобиля
Условие начала вывода предупреждения: Рычаг переключения передач не находится в положении P, зажигание включено (ACC или IG), дверь водителя открыта и скорость автомобиля составляет 0 км/час (0 миль в час)
Условие прекращения вывода предупреждения: Рычаг переключения передач устанавливается в положение P, зажигание включено (ACC или IG), дверь водителя закрывается и скорость автомобиля превышает 0 км/час (0 миль в час)
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит непрерывно (звуковой сигнал с переменной интенсивностью)
	Дисплей щитка приборов	Информация на щитке приборов	Отсутствует
	Зуммер системы дистанционного управления замками дверей	Звучит в течение 3 секунд (продолжительный звуковой сигнал)
Рекомендуемое действие пользователя		Установите рычаг переключения передач в положение Р

Если рычаг переключения передач не находится в положении P, дверь открывается, ключ находится за пределами салона, дверь закрывается и предпринята попытка отойти от автомобиля

Назначение предупреждения: Предотвращение внезапного начала движения автомобиля, угона автомобиля, отката автомобиля
Условие начала вывода предупреждения: Рычаг переключения передач не находится в положении P, зажигание включено (ACC или IG), открытая дверь водителя закрывается, скорость автомобиля составляет 0 км/час (0 миль в час) и ключ отсутствует в области обнаружения внутри салона или багажного отделения
Условие прекращения вывода предупреждения: Ключ обнаруживается в салоне или багажном отделении: Зуммер прекращает звучать и на мультиинформационном дисплее отображается сообщение "SHIFT TO P RANGE" (установите рычаг переключения передач в положение Р) Скорость автомобиля превышает 0 км/час (0 миль в час): Зуммер прекращает звучать и на мультиинформационном дисплее отображается сообщение "KEY IS NOT DETECTED" (ключ не обнаружен) Зажигание включено (ACC) или выключено: Все виды сигнализации прекращаются
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит непрерывно (звуковой сигнал с переменной интенсивностью)
	Дисплей щитка приборов	Информация на щитке приборов	На мультиинформационном дисплее поочередно отображаются сообщения "SHIFT TO P RANGE" (установите рычаг переключения передач в положение Р) и "KEY IS NOT DETECTED" (ключ не обнаружен)
	Зуммер системы дистанционного управления замками дверей	Звучит непрерывно (звуковой сигнал)
Рекомендуемое действие пользователя		Установите рычаг переключения передач в положение Р

Ситуация В:
Предупреждение об оставлении ключа в салоне автомобиля

Блокировка рулевого управления установлена / снята, дверь водителя открыта и предпринята попытка отойти от автомобиля

Назначение предупреждения: Предотвращение угона автомобиля, требуется законом
Предварительное условие: Дистанционный запуск не задействован
Условие начала вывода предупреждения: Выполняется одно из следующих условий: Зажигание включено (ACC) или выключено и дверь водителя открыта Зажигание включено (ACC) или выключено, блокировка рулевого управления установлена / снята и дверь водителя открыта
Условие прекращения вывода предупреждения: Выполняется одно из следующих условий: Зажигание включено (IG) или дверь водителя закрыта Зажигание включено (ACC) или выключено, блокировка рулевого управления установлена / снята
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит периодически (несколько звуковых сигналов с переменной интенсивностью)
	Дисплей щитка приборов	Информация на щитке приборов	Отсутствует
	Зуммер системы дистанционного управления замками дверей	Отсутствует
Рекомендуемое действие пользователя		Если зажигание включено (ACC или IG), выключите зажигание и закройте дверь водителя

Ситуация С:
Рычаг переключения передач установлен в положение P (оповещение об отсечке источника питания) – предупреждение при выходе из автомобиля

Случай 1: Если рычаг переключения передач находится в положении P, дверь водителя открывается, ключ находится за пределами салона, дверь закрывается и предпринята попытка отойти от автомобиля

Назначение предупреждения: Предотвращение угона автомобиля, невозможности перезапуска гибридной системы, разрядки батареи
Условие начала вывода предупреждения: Рычаг переключения передач находится в положении P, зажигание включено (ACC или IG), открытая дверь водителя закрывается и ключ отсутствует в области обнаружения внутри салона или багажного отделения
Условие прекращения вывода предупреждения: Зажигание включено (ACC) или выключено или ключ обнаруживается в салоне или багажном отделении
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит однократно (один звуковой сигнал с переменной интенсивностью) (если ключ не определяется постоянно, звучит еще раз, когда автомобиль начинает движение)
	Дисплей щитка приборов	Информация на щитке приборов	"KEY IS NOT DETECTED"
	Зуммер системы дистанционного управления замками дверей	Звучит 3 раза (короткие звуковые сигналы)
Рекомендуемое действие пользователя		Выключите зажигание и покиньте автомобиль с ключом

Когда рычаг переключения передач находится в положении Р и либо зажигание включено (ACC), либо блокировка рулевого управления установлена / снята, дверь водителя открыта, происходит удаление от автомобиля и выключатель на наружной ручке нажат с целью выполнения функции блокировки системы посадки

Назначение предупреждения: Предотвращение угона автомобиля, разрядка батареи
Предварительное условие: Состояние выключателя блокировки двери изменяется из выключенного во включенное
Условие начала вывода предупреждения: Рычаг переключения передач находится в положении P, зажигание включено (ACC или IG), все двери закрыты и ключ находится в области обнаружения снаружи автомобиля
Условие прекращения вывода предупреждения: Выполняется одно из следующих условий: Зажигание включено (ACC) или выключено или ключ обнаруживается снаружи автомобиля Ключ обнаруживается в салоне или багажном отделении, но не обнаруживается снаружи автомобиля.
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Отсутствует
	Дисплей щитка приборов	Информация на щитке приборов	Отсутствует
	Зуммер системы дистанционного управления замками дверей	Звучит в течение 2 секунд (продолжительный звуковой сигнал)
Рекомендуемое действие пользователя		Выключите зажигание и выполните блокировку с помощью системы посадки

Ситуация D:
Предупреждение о неплотно закрытой двери

Предпринята попытка блокировки дверей с помощью системы посадки, когда одна из дверей автомобиля открыта

Назначение предупреждения: Предотвращение угона автомобиля
Предварительное условие: Зажигание включено (ACC) или выключено и одна из дверей открыта
Условие прекращения вывода предупреждения: После удовлетворения заданных условий функция блокировки системы посадки выполняется
Условие прекращения вывода предупреждения: Зажигание включено (ACC или IG), все двери закрыты, выполняется дистанционная разблокировка, выполняется разблокировка посредством системы посадки или прошло 10 секунд с момента вывода предупреждения
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Отсутствует
	Дисплей щитка приборов	Информация на щитке приборов	Отсутствует
	Зуммер системы дистанционного управления замками дверей	Звучит непрерывно (звуковой сигнал)
Рекомендуемое действие пользователя		Закройте все двери и выполните блокировку с помощью системы посадки

Ситуация E:
Предупреждение, когда пассажир покидает автомобиль с ключом

Когда зажигание находится в любом состоянии, отличном от выключенного, пассажир покидает автомобиль с ключом

Назначение предупреждения: Предотвращение невозможности перезапуска гибридной системы
Условие начала вывода предупреждения: Зажигание включено (ACC или IG), любая открытая дверь, кроме двери водителя, закрывается, скорость автомобиля составляет 0 км/час (0 миль в час) и ключ отсутствует в области обнаружения внутри салона или багажного отделения
Условие прекращения вывода предупреждения: Зажигание включено (ACC) или выключено или ключ обнаруживается в салоне или багажном отделении или скорость автомобиля превышает 0 км/час (0 миль в час)
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит однократно (один звуковой сигнал с переменной интенсивностью) (если ключ не определяется постоянно, звучит еще раз, когда автомобиль начинает движение)
	Дисплей щитка приборов	Информация на щитке приборов	"KEY IS NOT DETECTED"
	Зуммер системы дистанционного управления замками дверей	Звучит 3 раза (короткие звуковые сигналы)
Рекомендуемое действие пользователя		Проверить, находится ли ключ у пассажира или нет

Ситуация F:
Предупреждение, когда ключ находится вне области обнаружения

Когда ключ не находится в салоне автомобиля или батарея ключа разряжена, предпринята попытка включения зажигания (ACC или IG) или запуска гибридной системы

Назначение предупреждения: Предотвращение замешательства пользователя
Состояние предупреждения: Зажигание выключено и ключ не находится в области обнаружения внутри автомобиля
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит один раз (один звуковой сигнал с переменной интенсивностью)
	Дисплей щитка приборов	Информация на щитке приборов	В течение 8 с отображается сообщение "KEY IS NOT DETECTED" (ключ не определен), затем выключается
	Зуммер системы дистанционного управления замками дверей	Отсутствует
Рекомендуемое действие пользователя		Убедитесь, что ключ находится в области обнаружения внутри автомобиля Если ключ находится в области обнаружения внутри автомобиля, возможно, разрядилась батарея ключа Убедитесь, что при нажатии выключателя системы дистанционного управления замками дверей загорается светодиод ключа Если индикатор не загорается, замените батарею ключа Рекомендуется, чтобы замена батареи выполнялась дилером, но батарею может заменить любой специалист по выбору пользователя

Ситуация G:
Зуммер функции предотвращения блокировки ключа (в салоне)

Ключ находится в салоне, водитель выходит из автомобиля и нажимает выключатель блокировки на наружной ручке с целью блокировки дверей посредством системы посадки.

Назначение предупреждения: Предотвращение оставления ключа в салоне, угона автомобиля
Состояние предупреждения: Зажигание включено (ACC) или выключено, все двери закрыты, выключатель блокировки на наружной ручке включен и ключ обнаруживается в салоне (но не в багажном отделении)
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Отсутствует
	Дисплей щитка приборов	Информация на щитке приборов	Отсутствует
	Зуммер системы дистанционного управления замками дверей	Звучит в течение 2 секунд (продолжительный звуковой сигнал)
Рекомендуемое действие пользователя		Извлечь ключ из салона автомобиля и повторить блокировку дверей посредством системы посадки

Ситуация Н:
Зуммер функции предотвращения блокировки ключа (в багажном отделении)

Ключ находится в багажном отделении, и дверь багажного отделения случайно закрывается

Назначение предупреждения: Предотвращение запирания ключа
Предварительное условие: Скорость автомобиля составляет 0 км/час (0 миль в час), и выполняется функция багажного отделения системы посадки (не установлена пользователем в выключенное состояние).
Условие начала вывода предупреждения: После удовлетворения заданных условий все двери закрыты, ключ находится в багажном отделении и дверь багажного отеделения закрывается
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Отсутствует
	Дисплей щитка приборов	Информация на щитке приборов	Отсутствует
	Зуммер системы дистанционного управления замками дверей	Звучит в течение 2 секунд (короткий звуковой сигнал)
Рекомендуемое действие пользователя		Посредством функции багажного отделения системы посадки откройте дверь багажного отделения и достаньте ключ.

Ситуация I:
Предупреждение о низком заряде батареи ключа

Для управления автомобилем используется ключ с почти разряженной батареей

Назначение предупреждения: Полезная функция
Состояние предупреждения: После того, как зажигание включено в течение не менее 20 мин, зажигание выключается, заряд батареи ключа низкий и ключ обнаруживается внутри салона или багажного отделения
Описание предупреждения	Зуммер щитка приборов	Многофункциональный зуммер	Звучит один раз (один звуковой сигнал с переменной интенсивностью)
	Дисплей щитка приборов	Информация на щитке приборов	"LOW KEY BATTERY" (низкий заряд батареи)
	Зуммер системы дистанционного управления замками дверей	Отсутствует
Рекомендуемое действие пользователя		Замените батарею ключа новой Рекомендуется, чтобы замена батареи выполнялась дилером, но батарею может заменить любой специалист по выбору пользователя

ЭНЕРГОСБЕРЕЖЕНИЕ БАТАРЕЙ

Функция энергосбережения аккумуляторной батареи автомобиля:
В системе запуска и посадки сигналы передаются за пределы автомобиля с заданным интервалом (0,25 с), когда двери заблокированы. В связи с этим аккумуляторная батарея может разрядиться при стоянке автомобиля в течение длительного времени. По этой причине предусмотрены следующие функции.

Режим	Функция
Оба условия выполняются в течение 5 дней: Ключ находится вне области обнаружения Сенсорный датчик или выключатель замка не задействован	Интервал передачи сигналов увеличивается с 0,25 до 0,75 с
Оба условия выполняются в течение 14 дней: Ключ находится вне области обнаружения Сенсорный датчик или выключатель замка не задействован	Система посадки и запуска автоматически отключается

Условия восстановления

Поступает сигнал системы дистанционного управления замками дверей (блокировка, разблокировка), и идентификационный код совпадает.
Пользователь с ключом нажимает на выключатель блокировки на наружной ручке двери.
Дверь водителя заблокирована или разблокирована механическим ключом.

Функция энергосбережения батареи ключа и аккумуляторной батареи автомобиля:
В системе посадки и запуска, если ключ постоянно находится в области обнаружения дверей снаружи автомобиля, осуществляется периодический обмен данными с ключом. Поэтому, если автомобиль находится в таком состоянии в течение длительного времени, батарея ключа и аккумуляторная батарея автомобиля могут разрядиться. По этой причине система посадки и запуска автоматически отключается, если данное состояние длится дольше 10 минут.
Условия восстановления
1. Поступает сигнал системы дистанционного управления замками дверей (блокировка, разблокировка), и идентификационный код совпадает.
2. Пользователь с ключом нажимает на выключатель блокировки на наружной ручке двери.
3. Дверь водителя заблокирована или разблокирована механическим ключом.
