Система Посадки И Запуска -- Контакты Эбу |
ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ |

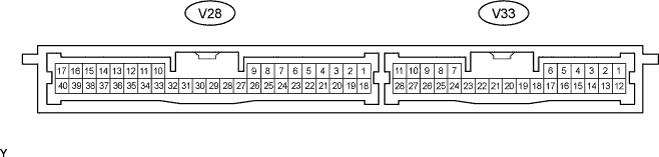

Отсоедините разъем V28 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия +B1 (V28-1) - масса R - масса Источник питания +B Всегда 10-14 В IG (V28-18) - масса B - масса Питание зажигания Питание выключено Менее 1 В IG (V28-18) - масса B - масса Питание зажигания Зажигание включено (IG) 10-14 В E (V28-17) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
Подсоедините разъем V28 ЭБУ.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CLG1 (V28-33) - CG1B (V28-34) W-R Сигнал датчика дверного генератора электронного ключа передней левой двери Все двери закрыты и заблокированы, зажигание выключено Периодическое изменение от 5 В до 1 В и ниже CLG1 (V28-33) - CG1B (V28-34) W-R Сигнал датчика дверного генератора электронного ключа передней левой двери Дверь разблокирована или открыта Менее 1 В SEN1 (V28-22) - E (V28-17) V - W-B Сигнал определения сенсорного датчика Прикосновение к наружной ручке двери 10-14 В SEN1 (V28-22) - E (V28-17) V - W-B Сигнал определения сенсорного датчика Отсутствие прикосновения к наружной ручке двери Менее 1 В SEL1 (V28-5) - E (V28-17) B - W-B Управляющий сигнал включения сенсорного датчика Ключ находится на расстоянии не менее 3 м (9,8 футов) от двери 10-14 В SEL1 (V28-5) - E (V28-17) B - W-B Управляющий сигнал включения сенсорного датчика Ключ находится рядом с дверью Менее 1 В CLG2 (V28-35) - CG2B (V28-36) B - W*1
W - R*2Сигнал датчика дверного генератора электронного ключа передней правой двери Все двери закрыты и заблокированы, зажигание выключено Периодическое изменение от 5 В до 1 В и ниже CLG2 (V28-35) - CG2B (V28-36) B - W*1
W - R*2Сигнал датчика дверного генератора электронного ключа передней правой двери Дверь разблокирована или открыта Менее 1 В SEN2 (V28-23) - E (V28-17) R - W-B*1
V - W-B*2Сигнал определения сенсорного датчика Прикосновение к наружной ручке двери 10-14 В SEN2 (V28-23) - E (V28-17) R - W-B*1
V - W-B*2Сигнал определения сенсорного датчика Отсутствие прикосновения к наружной ручке двери Менее 1 В SEL2 (V28-6) - E (V28-17) G - W-B*1
B - W-B*2Управляющий сигнал включения сенсорного датчика Ключ находится на расстоянии не менее 3 м (9,8 футов) от двери 10-14 В SEL2 (V28-6) - E (V28-17) G - W-B*1
B - W-B*2Управляющий сигнал включения сенсорного датчика Ключ находится рядом с дверью Менее 1 В CLG3 (V33-8) - CG3B (V33-9) R - W*1
B - Y*2Сигнал датчика дверного генератора электронного ключа задней левой двери Все двери закрыты и заблокированы, зажигание выключено Периодическое изменение от 5 В до 1 В и ниже CLG3 (V33-8) - CG3B (V33-9) R - W*1
B - Y*2Сигнал датчика дверного генератора электронного ключа задней левой двери Дверь разблокирована или открыта Менее 1 В SEN3 (V33-28) - E (V28-17) BR - W-B*1
SB - W-B*2Сигнал определения сенсорного датчика Прикосновение к наружной ручке двери 10-14 В SEN3 (V33-28) - E (V28-17) BR - W-B*1
SB - W-B*2Сигнал определения сенсорного датчика Отсутствие прикосновения к наружной ручке двери Менее 1 В SEL3 (V33-1) - E (V28-17) O - W-B*1
LG - W-B*2Управляющий сигнал включения сенсорного датчика Ключ находится на расстоянии не менее 3 м (9,8 футов) от двери 10-14 В SEL3 (V33-1) - E (V28-17) O - W-B*1
LG - W-B*2Управляющий сигнал включения сенсорного датчика Ключ находится рядом с дверью Менее 1 В CLG4 (V33-10) - CG4B (V33-11) B - Y*1
R - W*2Сигнал датчика дверного генератора электронного ключа задней правой двери Все двери закрыты и заблокированы, зажигание выключено Периодическое изменение от 5 В до 1 В и ниже CLG4 (V33-10) - CG4B (V33-11) B - Y*1
R - W*2Сигнал датчика дверного генератора электронного ключа задней правой двери Дверь разблокирована или открыта Менее 1 В SEN4 (V33-27) - E (V28-17) O - W-B*1
P - W-B*2Сигнал определения сенсорного датчика Прикосновение к наружной ручке двери 10-14 В SEN4 (V33-27) - E (V28-17) O - W-B*1
P - W-B*2Сигнал определения сенсорного датчика Отсутствие прикосновения к наружной ручке двери Менее 1 В SEL4 (V33-2) - E (V28-17) LG - W-B*1
O - W-B*2Управляющий сигнал включения сенсорного датчика Ключ находится на расстоянии не менее 3 м (9,8 футов) от двери 10-14 В SEL4 (V33-2) - E (V28-17) LG - W-B*1
O - W-B*2Управляющий сигнал включения сенсорного датчика Ключ находится рядом с дверью Менее 1 В CLG5 (V28-11) - CG5B (V28-12) GR - BR Сигнал датчика внутренней антенны (передней) электронного ключа 30 секунд после открывания и закрывания двери водителя, зажигание выключено Периодическое изменение от 5 В до 1 В и ниже CLG5 (V28-11) - CG5B (V28-12) GR - BR Сигнал датчика внутренней антенны (передней) электронного ключа 30 секунд после открывания и закрывания двери водителя, зажигание выключено Менее 1 В CLG6 (V28-13) - CG6B (V28-14) Y - L Сигнал датчика внутренней антенны (задней) электронного ключа 30 секунд после открывания и закрывания двери водителя, зажигание выключено Периодическое изменение от 5 В до 1 В и ниже CLG6 (V28-13) - CG6B (V28-14) Y - L Сигнал датчика внутренней антенны (задней) электронного ключа 30 секунд после открывания и закрывания двери водителя, зажигание выключено Менее 1 В CLG7 (V28-15) - CG7B (V28-16) P - V Сигнал датчика внутренней антенны электронного ключа багажного отделения Выключатель открывания двери багажника выключен Периодическое изменение от 5 В до 1 В и ниже CLG7 (V28-15) - CG7B (V28-16) P - V Сигнал датчика внутренней антенны электронного ключа багажного отделения Выключатель открывания двери багажника включен Менее 1 В CLG8 (V28-31) - CG8B (V28-32) L - LG Сигнал датчика наружной антенны электронного ключа багажного отделения Выключатель открывания двери багажника выключен Периодическое изменение от 5 В до 1 В и ниже CLG8 (V28-31) - CG8B (V28-32) L - LG Сигнал датчика наружной антенны электронного ключа багажного отделения Выключатель открывания двери багажника включен Менее 1 В RCO (V28-29) - E (V28-17) P - W-B Питание приемника системы управления замками дверей Все двери закрыты и заблокированы, зажигание выключено 0-6 В RCO (V28-29) - E (V28-17) P - W-B Питание приемника системы управления замками дверей Дверь разблокирована или открыта Менее 1 В RSSI (V28-39) - E (V28-17) O - W-B Сигнал наличия электромагнитных волн приемника системы управления замками дверей Все двери закрыты и заблокированы, зажигание выключено 0-5 В RSSI (V28-39) - E (V28-17) O - W-B Сигнал наличия электромагнитных волн приемника системы управления замками дверей Дверь разблокирована или открыта Менее 1 В RDA (V28-38) - E (V28-17) G - W-B Сигнал входных данных приемника системы управления замками дверей Все двери закрыты и заблокированы, зажигание выключено Менее 1 В RDA (V28-38) - E (V28-17) G - W-B Сигнал входных данных приемника системы управления замками дверей Дверь разблокирована или открыта Примерно 6-7 В - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА) |

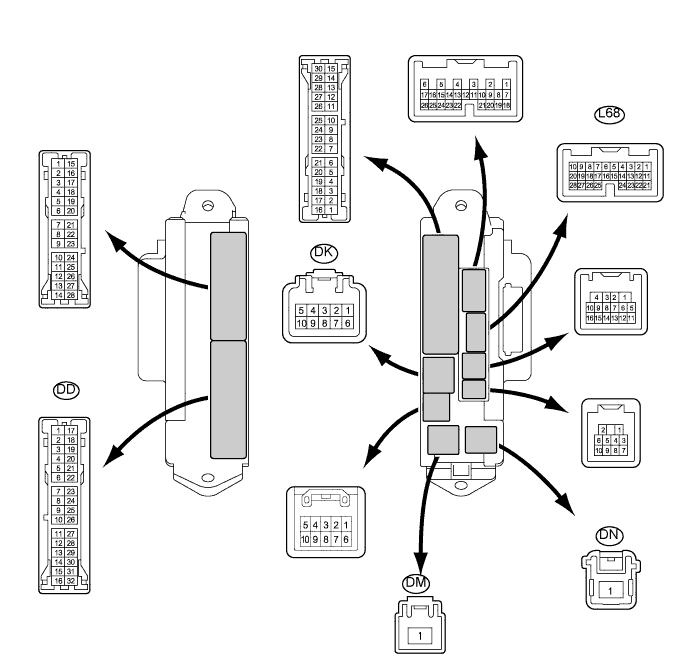

Отсоедините разъемы DD, DK, DM и DN ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия BECU (DK-5) - масса G-R - масса Питание двигателя +B (ECUB) Всегда 10-14 В ALTB (DM-1) - масса B - масса Источник питания +B (система питания, система генератора) Всегда 10-14 В BATB (DN-1) - масса R - масса Источник питания +B (система питания, система генератора) Всегда 10-14 В GND2 (DD-7) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
Подсоедините разъемы DD, DK, DM и DN ЭБУ.
Измерьте сопротивление разъемов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия TSW (L68-2) - GND2 (DD-7) BR - W-B Сигнал наружного выключателя отмены открывания двери багажника Наружный выключатель отмены открывания двери багажника не нажат 10 кОм или более TSW (L68-2) - GND2 (DD-7) BR - W-B Сигнал наружного выключателя отмены открывания двери багажника Наружный выключатель отмены открывания двери багажника нажат Менее 1 Ом - Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

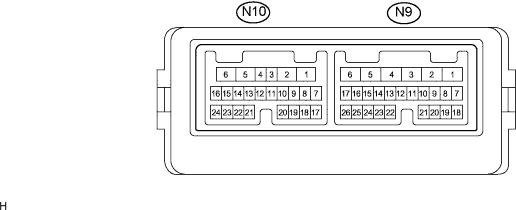

Отсоедините разъемы N9 и N10 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (N9-1) - масса W-B - масса Масса Всегда Менее 1 Ом CPUB (N9-4) - GND (N9-1) LG - W-B*1
G - W-B*2Источник питания CPUB Всегда 10-14 В BDR (N9-6) - GND (N9-1) L - W-B Источник питания BDR Всегда 10-14 В SIG (N9-3) - GND (N9-1) Y - W-B Источник питания IG Зажигание включено (IG) 10-14 В TRG+ (N10-18) - GND (N9-1) L - W-B Сигнал выключателя замка Выключатель блокировки не нажат 10 кОм или более TRG+ (N10-18) - GND (N9-1) L - W-B Сигнал выключателя замка Выключатель блокировки нажат Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
Подсоедините разъемы N9 и N10.
Измерьте напряжение на разъемах.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия OSCB (N10-7) - OSCE (N10-20) SB - G*1
R - G*2Источник питания Всегда 10-14 В - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

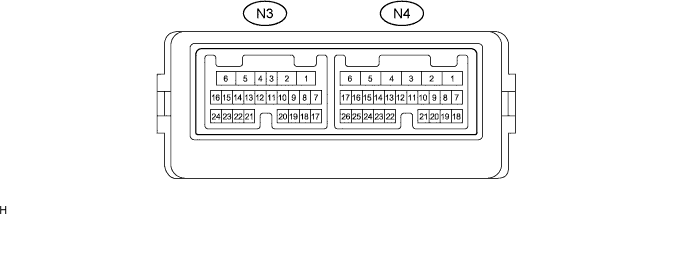

Отсоедините разъемы N3 и N4 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (N4-1) - масса W-B - масса Масса Всегда Менее 1 Ом CPUB (N4-4) - GND (N4-1) LG - W-B*1
B - W-B*2Источник питания CPUB Всегда 10-14 В BDR (N4-6) - GND (N4-1) L - W-B*1
R - W-B*2Источник питания BDR Всегда 10-14 В SIG (N4-3) - GND (N4-1) L - W-B*1
O - W-B*2Источник питания IG Зажигание включено (IG) 10-14 В TRG+ (N3-18) - GND (N4-1) L - W-B Сигнал выключателя замка Выключатель блокировки не нажат 10 кОм или более TRG+ (N3-18) - GND (N4-1) L - W-B Сигнал выключателя замка Выключатель блокировки нажат Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
Подсоедините разъемы N3 и N4.
Измерьте напряжение на разъеме.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия OSCB (N3-7) - OSCE (N3-20) R - G Источник питания Всегда 10-14 В - Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

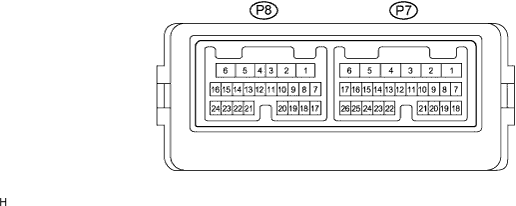

Отсоедините разъемы P7 и P8 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (P7-1) - масса W-B - масса Масса Всегда Менее 1 Ом CPUB (P7-4) - GND (P7-1) BR - W-B Источник питания CPUB Всегда 10-14 В BDR (P7-6) - GND (P7-1) L - W-B Источник питания BDR Всегда 10-14 В SIG (P7-3) - GND (P7-1) G - W-B Источник питания IG Зажигание включено (IG) 10-14 В TRG+ (P8-18) - GND (P7-1) L - W-B Сигнал выключателя замка Выключатель блокировки не нажат 10 кОм или более TRG+ (P8-18) - GND (P7-1) L - W-B Сигнал выключателя замка Выключатель блокировки нажат Менее 1 Ом - Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
Подсоедините разъемы P7 и P8.
Измерьте напряжение на разъеме.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия OSCB (P8-7) - OSCE (P8-20) R - G Источник питания Всегда 10-14 В - Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

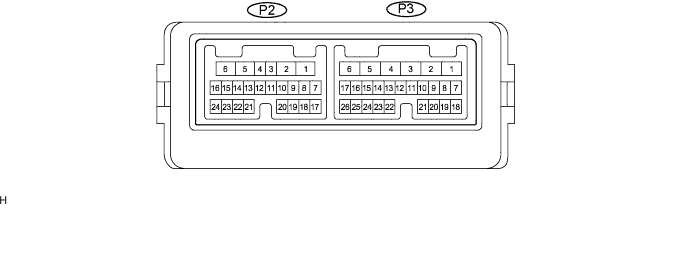

Отсоедините разъемы Р2 и Р3 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия GND (P3-1) - масса W-B - масса Масса Всегда Менее 1 Ом CPUB (P3-4) - GND (P3-1) G - W-B Источник питания CPUB Всегда 10-14 В BDR (P3-6) - GND (P3-1) L - W-B Источник питания BDR Всегда 10-14 В SIG (P3-3) - GND (P3-1) L - W-B Источник питания IG Зажигание включено (IG) 10-14 В TRG+ (P2-18) - GND (P3-1) L - W-B Сигнал выключателя замка Выключатель блокировки не нажат 10 кОм или более TRG+ (P2-18) - GND (P3-1) L - W-B Сигнал выключателя замка Выключатель блокировки нажат Менее 1 Ом - Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
Подсоедините разъемы Р2 и Р3.
Измерьте напряжение на разъеме.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия OSCB (P2-7) - OSCE (P2-20) R - G Источник питания Всегда 10-14 В - Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ (ЗАДНИЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |

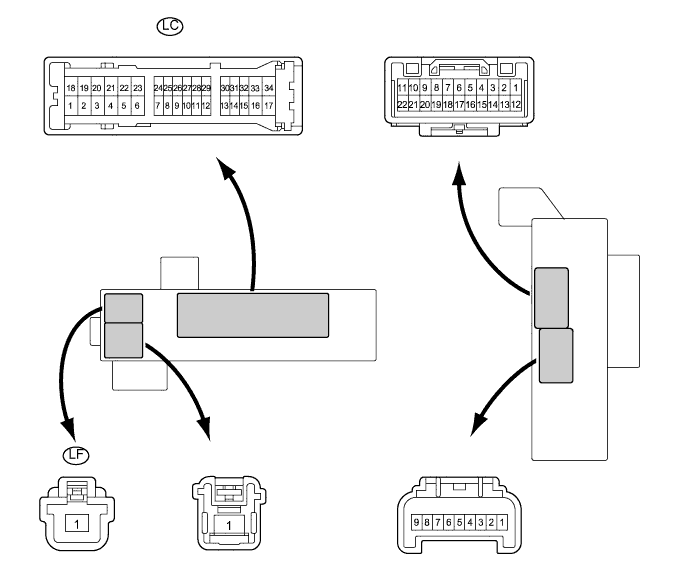

Отсоедините разъемы LC и LF ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия ECUB (LC-15) - масса B - масса Источник питания +B Всегда 10-14 В PGND (LF-1) - масса W-B - масса Масса Всегда Менее 1 Ом SG (LC-3) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
- Если результат проверки не отвечает требованиям, возможно, неисправен жгут проводов.
