Регулируемая Адаптивная Подвеска Контрольная Лампа Амортизатора Остается Включенной

Подвеска И Оси. Lexus GS450h GWS191
Управление Подвеской. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ

ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)

ПРОВЕРЬТЕ DTC (МУЛЬТИПЛЕКСНОЙ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ)

ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

РЕГУЛИРУЕМАЯ АДАПТИВНАЯ ПОДВЕСКА - Контрольная лампа амортизатора остается включенной


ОПИСАНИЕ

  1. Проверьте DTC и убедитесь, что выводится код нормальной работы системы (см. стр. Нажмите здесь).
    Если выводится код неисправности, см. "ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ" (см. стр. Нажмите здесь).
  2. Когда ЭБУ амортизатора сохраняет DTC, включается контрольная лампа амортизатора на щитке приборов.
  3. ЭБУ амортизатора соединен с щитком приборов посредством шины CAN и мультиплексной системы передачи данных.

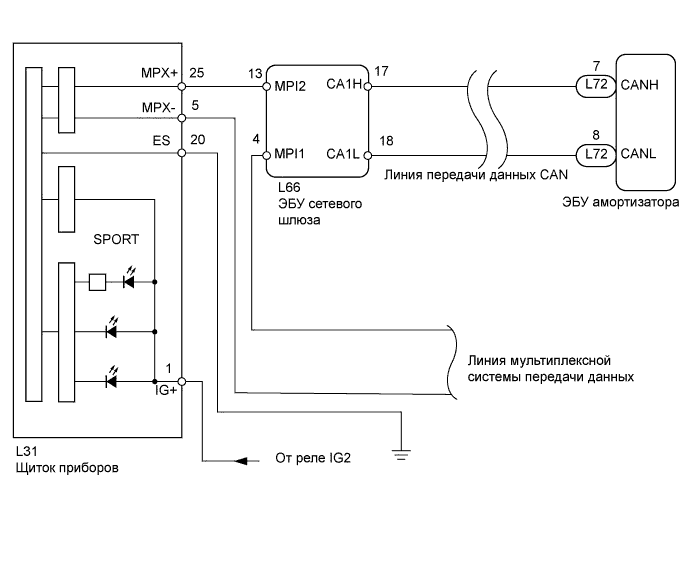

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Контрольная Лампа Амортизатора Остается Включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ амортизатора проверьте сигнал датчика ускорения (см. стр. Нажмите здесь).
УКАЗАНИЕ:
  1. При поиске неисправностей по ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ начинайте проверку с пункта "ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)".
  1. Перед поиском неисправностей проверьте состояние разъемов соответствующих цепей (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ DTC

  1. Проверьте наличие кода DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А


2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ

  1. Выполните активную диагностику (см. стр. Нажмите здесь).

  1. Проверьте, выводится ли DTC C1787/87 режима активной диагностики.

    Результат
    Результат
    		Следующий шаг
    DTC C1787/87 отсутствует
    		А
    DTC C1787/87 выводится
    		B


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А


3.ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)

  1. Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А


4.ПРОВЕРЬТЕ DTC (МУЛЬТИПЛЕКСНОЙ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ)

  1. Проверьте, не выводятся ли DTC, относящиеся к мультиплексной системе передачи данных (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А


5.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

  1. Проверьте щиток приборов (см. стр. Нажмите здесь).

    OK:
    Щиток приборов в порядке.

    Результат
    Результат
    		Следующий шаг
    OK
    		А
    ОК (при поиске неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    NG
    		C


B
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
А

ЗАМЕНИТЕ ЭБУ АМОРТИЗАТОРА
