DTC C1777 Цепь датчика угла поворота рулевого колеса


ОПИСАНИЕ

  1. Датчик угла поворота рулевого колеса определяет направление и угол поворота рулевого колеса, и передает эти данные в ЭБУ амортизатора через шину CAN.
  2. Если в цепи датчика угла поворота рулевого колеса возникает какая-либо неисправность, система переходит в аварийный режим и блокирует управление углом крена (см. стр. Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
C1777
В течение не менее 5 с регистрируется либо DTC датчика угла поворота рулевого колеса, либо DTC источника питания датчика угла поворота рулевого колеса
  1. Датчик угла поворота рулевого колеса
  2. Цепь датчика угла поворота рулевого колеса

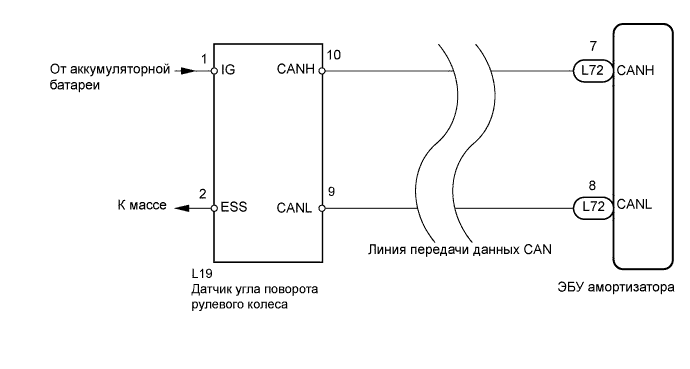

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1777 Цепь Датчика Угла Поворота Рулевого Колеса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Перед поиском неисправностей проверьте состояние разъемов соответствующих цепей (см. стр. Нажмите здесь).
  2. Если выводится код C1774, вначале проверьте и отремонтируйте неисправные узлы, на которые указывает этот код (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Снова включите зажигание (IG) и убедитесь, что коды DTC для мультиплексной шины CAN не выводятся.

  1. Включите зажигание (READY).

  1. Приведите автомобиль в движение и, поворачивая рулевое колесо вправо и влево на скорости 24 мили в час (35 км/час), проверьте, какой DTC выводится (см. стр. Нажмите здесь и Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Выводится только DTC C1777
    		А
    Выводится DTC, относящийся к системе передачи данных CAN
    		B
    Выводится DTC, относящийся к датчику угла поворота рулевого колеса (код неисправности системы управления тормозами C1231/31)
    		C


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)

C
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1777 Цепь Датчика Угла Поворота Рулевого Колеса

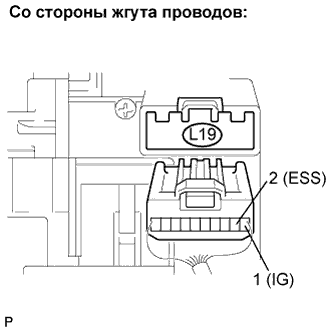

  1. Отсоедините разъем L19 датчика угла поворота рулевого колеса.

  1. Включите зажигание (IG).

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L19-1 (IG) - L19-2 (ESS)
    		Зажигание включено (IG)
    		10-14 В

  1. Выключите зажигание.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L19-2 (ESS) - масса
    		Менее 1 Ом

    Результат
    Результат
    		Следующий шаг
    OK
    		А
    ОК (при поиске неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    NG
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА
