DTC C1776 Цепь датчика частоты вращения


ОПИСАНИЕ

  1. Датчик частоты вращения определяет частоту вращения колеса и через ЭБУ системы противоскольжения по шине передачи данных CAN передает соответствующий сигнал скорости автомобиля в ЭБУ амортизатора.
  2. Этот DTC (C1776) выводится, когда в системе правого переднего, левого переднего, правого заднего или левого заднего датчиков частоты вращения появляется неисправность.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1776
В течение не менее 1 с принимается сигнал неисправности датчика частоты вращения
  1. Система передачи данных CAN
  2. Система управления тормозами
  3. Цепь датчика частоты вращения
  4. Система управления амортизатором

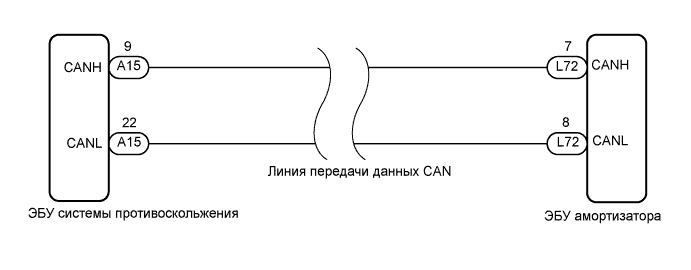

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1776 Цепь Датчика Частоты Вращения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ амортизатора проверьте сигнал датчика ускорения (см. стр. Нажмите здесь).
УКАЗАНИЕ:
  1. Перед поиском неисправностей проверьте состояние разъемов соответствующих цепей (см. стр. Нажмите здесь).
  2. Если выводится код C1774, вначале проверьте и отремонтируйте неисправные узлы, на которые указывает этот код (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ DTC

  1. Проверьте, выводятся ли совместно с DTC C1776 какие-либо DTC датчиков частоты вращения (коды неисправности системы управления тормозами: C0200/31, C0205/32, C0210/33, C0215/34, C1235/35, C1236/36, C1238/38, C1239/39) или DTC системы передачи данных CAN (U0122).

    Результат
    Результат
    		Следующий шаг
    Выводится только DTC C1776
    		А
    Выводится DTC, относящийся к датчику частоты вращения (код неисправности системы управления тормозами)
    		B
    Выводится DTC для шины CAN
    		C


B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)

C
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (VEHICLE SPEED)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (READY) и питание портативного диагностического прибора.

  1. Выберите режим "Data List" в портативном диагностическом приборе (см. стр.Нажмите здесь).

    ЭБУ амортизатора
    Параметр / Устройство
    		Контролируемая величина /
    диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Vehicle Spd
    		Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 255 км/час (158 миль в час)
    		Действительная скорость колеса
    		Скорость, указанная на спидометре

  1. Убедитесь в отсутствии расхождения между величиной сигнала скорости на выходе ЭБУ системы противоскольжения, отображаемой на дисплее портативного диагностического прибора, и значением скорости на спидометре во время движения автомобиля.

    OK:
    Значение скорости, передаваемое ЭБУ системы противоскольжения и отображаемое на портативном диагностическом приборе, совпадает с фактической скоростью автомобиля.


NG
ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ТОРМОЗАМИ (СИГНАЛ ДАТЧИКА СКОРОСТИ) (Нажмите здесь)
OK


3.СНОВА ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проведите дорожные испытания.

  1. Проверьте, регистрируется ли тот же DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    DTC выводится
    		А
    DTC не выводится (при выполнении поиска неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    DTC не выводится
    		C


B
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
КОНЕЦ
А

ЗАМЕНИТЕ ЭБУ АМОРТИЗАТОРА
