DTC C1774 Низкое положительное напряжение аккумуляторной батареи


ОПИСАНИЕ

  1. Эта цепь обеспечивает питание, необходимое для работы ЭБУ амортизатора.
  2. Данный DTC сохраняется, когда напряжение на контакте B удовлетворяет условию регистрации DTC вследствие неисправности в цепи питания или зарядки, например, цепи аккумуляторной батареи, генератора и т.д.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1774
Напряжение на контакте B или напряжение аккумуляторной батареи в течение 0,5 с оказывается ниже 10 В или выше 16 В.
  1. Аккумуляторная батарея
  2. Цепь питания
  3. ЭБУ амортизатора

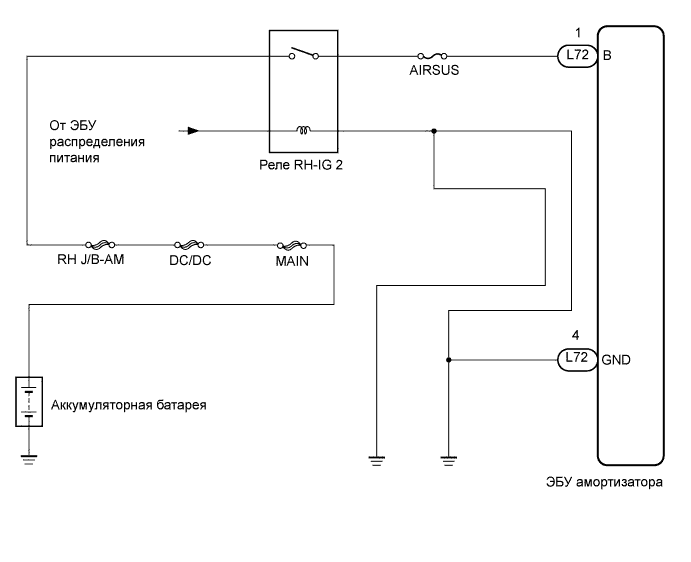

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1774 Низкое Положительное Напряжение Аккумуляторной Батареи


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ амортизатора проверьте сигнал датчика ускорения (см. стр. Нажмите здесь).
УКАЗАНИЕ:
Перед поиском неисправностей проверьте состояние разъемов соответствующих цепей (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    10-14 В


NG
ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ
OK


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (AIR SUS)

  1. Извлеките предохранитель AIR SUS из правого главного ЭБУ кузова.

  1. Измерьте сопротивление предохранителя AIR SUS.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДЛЯ ЦЕПИ В)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1774 Низкое Положительное Напряжение Аккумуляторной Батареи

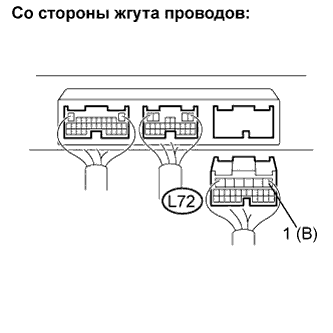

  1. Отсоедините разъем L72 ЭБУ амортизатора.

  1. Включите зажигание (IG).

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L72-1 (B) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ B)
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДЛЯ ЦЕПИ GND)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1774 Низкое Положительное Напряжение Аккумуляторной Батареи

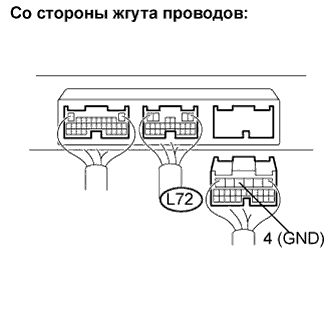

  1. Отсоедините разъем L72 ЭБУ амортизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L72-4 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK


5.СНОВА ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Включите зажигание (READY).

  1. Проверьте, регистрируется ли тот же DTC (см. стр. Нажмите здесь).

    УКАЗАНИЕ:
    Перед повторной проверкой кодов DTC установите на место датчик, разъемы и пр. и верните автомобиль в прежнее состояние.

    Результат
    Результат
    		Следующий шаг
    DTC выводится
    		А
    DTC не выводится (при выполнении поиска неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    DTC не выводится
    		C


B
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
КОНЕЦ
А

ЗАМЕНИТЕ ЭБУ АМОРТИЗАТОРА
