Фары В Сборе -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
С помощью съемника фиксаторов снимите 7 фиксаторов и сальник.
 |
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
С помощью съемника фиксаторов освободите 3 фиксатора.
 |
Выверните 10 винтов и снимите защиту картера.
| 4. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
Освободите 2 фиксатора с помощью отвертки.
 |
Частично снимите подкрылок.
- УКАЗАНИЕ:
- Нет необходимости снимать подкрылок полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять бампер в сборе.
| 5. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 6. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА |
С помощью съемника фиксаторов освободите 2 фиксатора.
- УКАЗАНИЕ:
- Поместите под переднее крыло защитную клейкую ленту.
Выверните 6 винтов и 5 болтов.
 |
Потяните накладку бампера, так чтобы расцепить 3 захвата с левой стороны.
 |
Потяните накладку бампера, так чтобы расцепить 3 захвата с правой стороны, и снимите накладку бампера.
Для моделей с системой ультразвуковой локации:
Отсоедините разъем ультразвукового датчика.
| 7. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
Освободите 4 фиксатора и снимите боковую крышку.
 |
| 8. СНИМИТЕ ФАРУ В СБОРЕ |
 |

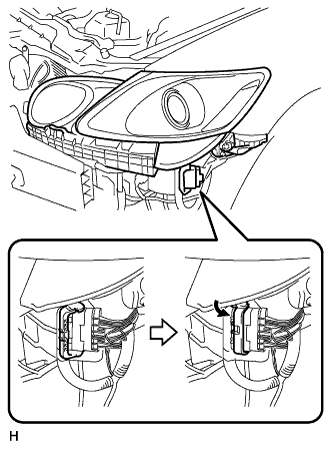

Отсоедините разъем, как показано на рисунке.

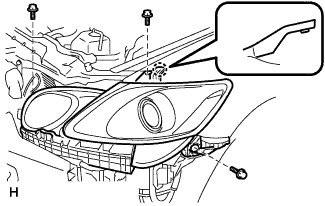

Выверните 3 болта.
 |
При наличии очистителей фар:
Отсоедините шланг очистителя фар.
Отцепите захват и отсоедините фару.
| 9. СНИМИТЕ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА |
 |
Выкрутите 3 винта и снимите боковую опору бампера.
| 10. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ФАРЫ № 1 |
 |

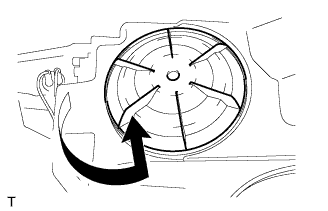

Поверните заднюю крышку в направлении, указанном стрелкой, и снимите ее.
| 11. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ ВЫСОКОЙ ИНТЕНСИВНОСТИ |

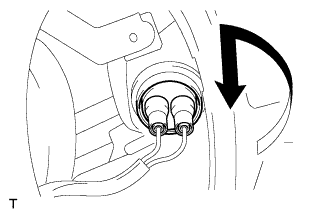

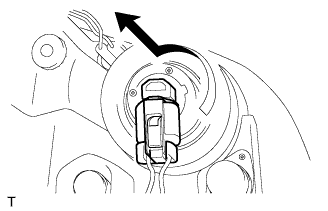

Поверните лампу в направлении, указанном стрелкой, и снимите патрон лампы.
 |

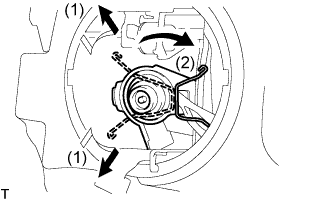

Освободите пружинный стопор, как показано на рисунке, и снимите лампу.
 |
| 12. СНИМИТЕ ЛАМПУ ФАРЫ № 2 |
 |

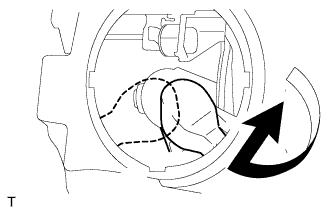

Поверните лампу фары № 2 в направлении, указанном стрелкой, и снимите ее.
| 13. СНИМИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА |
 |

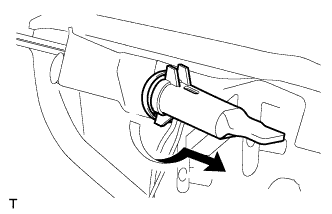

Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном стрелкой, и снимите их как единый узел.
| 14. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА |
Извлеките лампу переднего указателя поворота из патрона.
| 15. СНИМИТЕ ПАТРОН ЛАМПЫ ГАБАРИТНОГО ФОНАРЯ |
 |

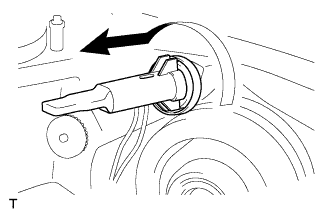

Поверните лампу и патрон лампы габаритного фонаря в направлении, указанном стрелкой, и снимите их как единый узел.
| 16. СНИМИТЕ ЛАМПУ ГАБАРИТНОГО ФОНАРЯ |
Извлеките лампу габаритного фонаря из патрона лампы.
| 17. СНИМИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО БОКОВОГО ГАБАРИТНОГО ФОНАРЯ |
 |
Поверните лампу и патрон лампы переднего бокового габаритного фонаря в направлении, указанном стрелкой, и снимите их как единый узел.
| 18. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО БОКОВОГО ГАБАРИТНОГО ФОНАРЯ |
Извлеките лампу переднего бокового габаритного фонаря из патрона.
| 19. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
 |
Выкрутите 4 винта и снимите крышку ЭБУ.
Снимите прокладку фары.

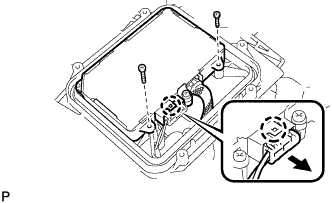

Выверните 2 винта.
 |
Отсоедините разъем и снимите ЭБУ.
