Система Предупреждения О Непристегнутом Ремне Безопасности Контрольная Лампа Предупреждения О Непристегнутом Ремне Безопасности Водителя Не Работает

ОПИСАНИЕ

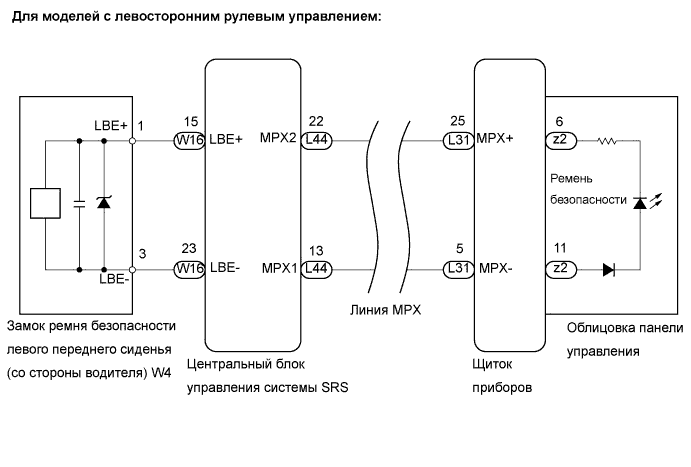

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНУЮ СИСТЕМУ (ПАССИВНОЙ) БЕЗОПАСНОСТИ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ СО СТОРОНЫ ВОДИТЕЛЯ)

ПРОВЕРЬТЕ ПАНЕЛЬ УПРАВЛЕНИЯ (КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ СО СТОРОНЫ ВОДИТЕЛЯ)

ОПИСАНИЕ

1. Когда зажигание включено (IG), центральный блок управления системы SRS передает состояние замка ремня безопасности переднего сиденья (со стороны водителя) в щиток приборов по шине BEAN. Если ремень безопасности не пристегнут, на щитке приборов мигает контрольная лампа предупреждения о непристегнутом ремне безопасности водителя. После пристегивания ремня безопасности контрольная лампа на щитке приборов перестает мигать.

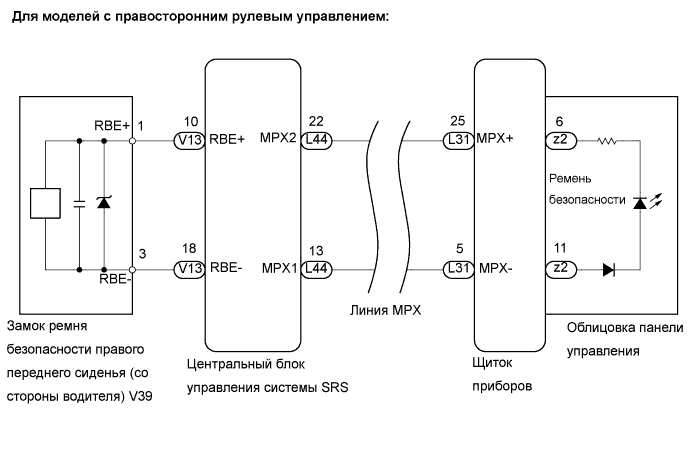

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте, выводятся ли коды DTC дополнительной системы (пассивной) безопасности (SRS)


   Результат

   Результат	Следующий шаг
   Коды DTC SRS не выводятся	А
   Коды DTC SRS выводятся	B

1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работает ли контрольная лампа предупреждения о непристегнутом ремне безопасности.



   Щиток приборов

   Параметр	Описание проверки	Замечание по диагностике
   Indicat. Lamp D-seat Belt	Контрольная лампа предупреждения о непристегнутом ремне безопасности со стороны водителя / OFF (ВЫКЛ) или ON (ВКЛ)	Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу

   OK:

   Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя работает нормально.


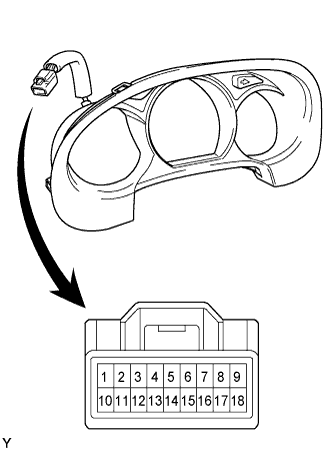

1. Снимите панель.


2. Подайте напряжение аккумуляторной батареи и убедитесь, что контрольная лампа предупреждения о непристегнутом ремне безопасности светится.


   OK

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 11 Отрицательный (-) вывод аккумуляторной батареи → контакт 6	Контрольная лампа предупреждения о непристегнутом ремне безопасности светится

   УКАЗАНИЕ:

   Когда отрицательный (-) вывод подсоединен к контакту 11, а положительный (+) – к контакту 6, контрольная лампа предупреждения о непристегнутом ремне безопасности не светится.
