Система Фиксации Топливной Крышки Система Фиксации Топливной Крышки Не Работает

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (FUEL OPEN)

СЧИТАЙТЕ ДАННЫЕ В РЕЖИМЕ DATA LIST (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ)

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ)

ПРОВЕРЬТЕ УСТРОЙСТВО БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (УСТРОЙСТВО БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ С ЭЛЕКТРОДВИГАТЕЛЕМ - ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)

ОПИСАНИЕ

1. При нажатии на выключатель системы фиксации топливной крышки, расположенный на интегрированной панели управления в сборе, на левый главный ЭБУ кузова по магистрали BEAN направляется сигнал запроса открывания топливной крышки. После получения сигнала ЭБУ активирует реле открывания топливной крышки, включающее устройство блокировки топливной крышки с электродвигателем в сборе (электродвигатель системы фиксации топливной крышки), которое открывает топливную крышку.

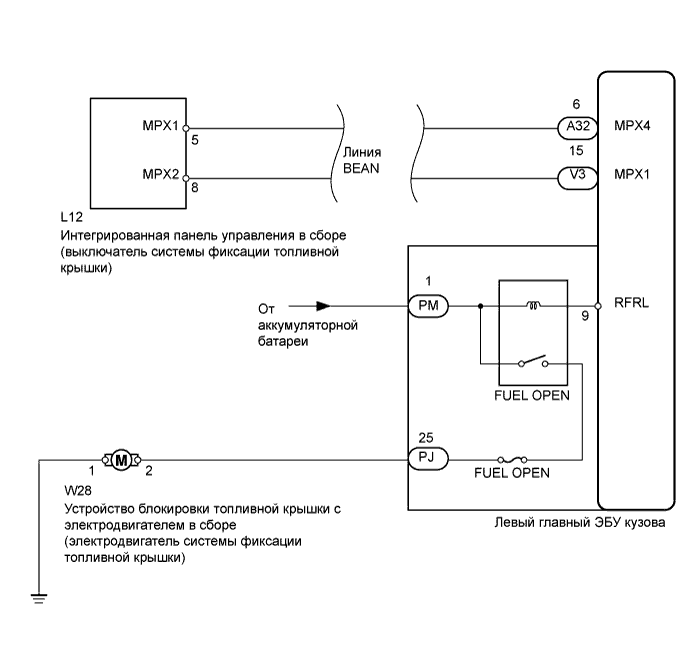

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Извлеките предохранитель FUEL OPEN из левого главного ЭБУ кузова.


2. Измерьте сопротивление плавкого предохранителя.


   Номинальное сопротивление:

   Менее 1 Ом


1. Проверьте в режиме DATA LIST, что выключатель исправен.



   Интегрированная панель управления в сборе:

   Параметр / Устройство	Измеряемый параметр / отображение на дисплее (диапазон)	Нормальное состояние	Замечание по диагностике
   FUEL Lid Opn SW	Сигнал выключателя системы фиксации топливной крышки / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): выключатель системы фиксации топливной крышки нажат OFF (ВЫКЛ): выключатель системы фиксации топливной крышки не нажат	-

   OK:

   При нажатии выключателя на дисплее портативного диагностического прибора должна отображаться информация, приведенная в таблице.


1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работает ли электродвигатель системы фиксации топливной крышки.



   Левый главный ЭБУ кузова:

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   FUEL Lid Open SW	Включение электродвигателя системы фиксации топливной крышки ON (ВКЛ) / OFF (ВЫКЛ)	-

   OK:

   Топливная крышка открыта


1. Подайте напряжение с аккумуляторной батареи на систему блокировки и проверьте ее работу.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → контакт 2 Отрицательный (-) вывод аккумуляторной батареи → контакт 1	Вал движется в направлении открывания

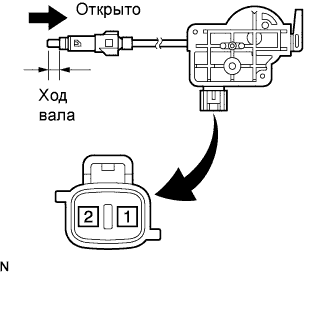

2. Проверьте ход вала.


   Ход вала:

   Не менее 10,3 мм (0,406 дюйма)


1. Отсоедините разъем PM ЭБУ.


2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   PM-1 - масса	10-14 В

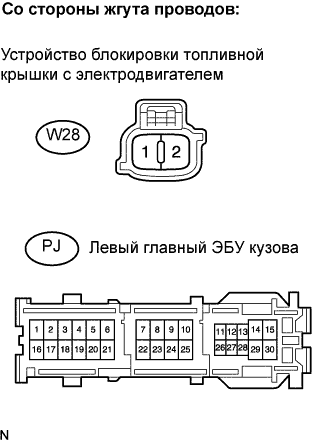

1. Отсоедините разъем W28 электродвигателя.


2. Отсоедините разъем PJ ЭБУ.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   W28-2 - PJ-25	Менее 1 Ом
   W28-1 - масса	Менее 1 Ом
