Система Фиксации Топливной Крышки -- Контакты Эбу



ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Система Фиксации Топливной Крышки Контакты Эбу

  1. Отсоедините разъемы DA, DD, DK и L68 ЭБУ.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    BECU (DK-5) - GND2 (DD-7)
    		G-R - W-B
    		Источник питания +B (MPX-B)
    		Всегда
    		10-14 В
    GND2 (DD-7) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА)

Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Система Фиксации Топливной Крышки Контакты Эбу

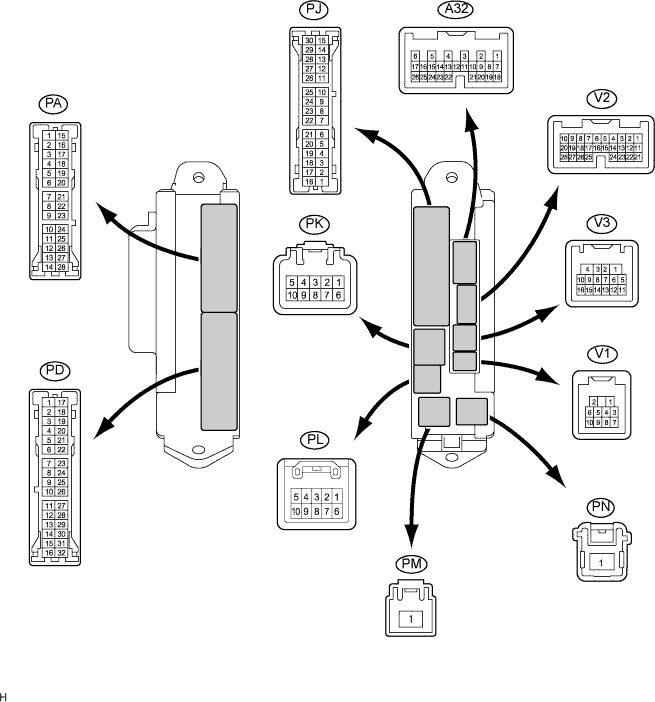

  1. Отсоедините разъемы PA, PD и PL ЭБУ.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    GND (PA-14) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    SGND (PD-8) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    SGND (PD-7) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    MPX-B (PL-1) - масса
    		G-R - масса
    		Питание аккумуляторной батареи
    		Всегда
    		10-14 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъемы PA, PD и PL ЭБУ.

  4. Измерьте напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    RFRL (PM-1) - масса
    		W - масса
    		Сигнал реле системы фиксации топливной крышки
    		Электродвигатель системы фиксации топливной крышки не включен
    		10-14 В
    RFRL (PM-1) - масса
    		W - масса
    		Сигнал реле системы фиксации топливной крышки
    		Электродвигатель системы фиксации топливной крышки включен
    		Менее 1 В
    RFRL (PJ-25) - масса
    		V - масса
    		Сигнал включения электродвигателя системы фиксации топливной крышки
    		Электродвигатель системы фиксации топливной крышки не включен
    		10-14 В
    RFRL (PJ-25) - масса
    		V - масса
    		Сигнал включения электродвигателя системы фиксации топливной крышки
    		Электродвигатель системы фиксации топливной крышки включен
    		Менее 1 В
    Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.

ПРОВЕРЬТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ
Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Система Фиксации Топливной Крышки Контакты Эбу

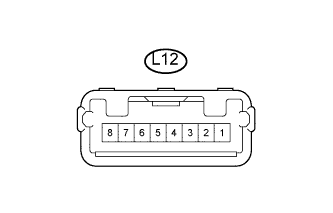

  1. Отсоедините разъем панели L12.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    GND (L12-2) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    +B (L12-6) - масса
    		L - масса
    		Масса
    		Всегда
    		10-14 В
    Если результат проверки не отвечает требованиям, возможно, имеется неисправность со стороны разъема жгута проводов.
