DTC C2191/91 Недействительный сигнал скорости автомобиля (DTC режима активной диагностики)


ОПИСАНИЕ

ЭБУ системы предупреждения о ненадлежащем давлении в шинах получает сигналы скорости со щитка приборов. Данный код DTC записывается при переходе в режим активной диагностики и стирается, когда сигнал скорости автомобиля 20 км/час (12 миль в час) регистрируется в течение более 3 секунд. Данный код DTC выводится только в режиме активной диагностики.

№ DTC
Условие обнаружения DTC
Неисправный участок
C2191/91
Неисправность цепи датчика скорости.
  1. Щиток приборов
  2. Мультиплексная система передачи данных
  3. ЭБУ системы предупреждения о ненадлежащем давлении в шинах
  4. Жгут проводов

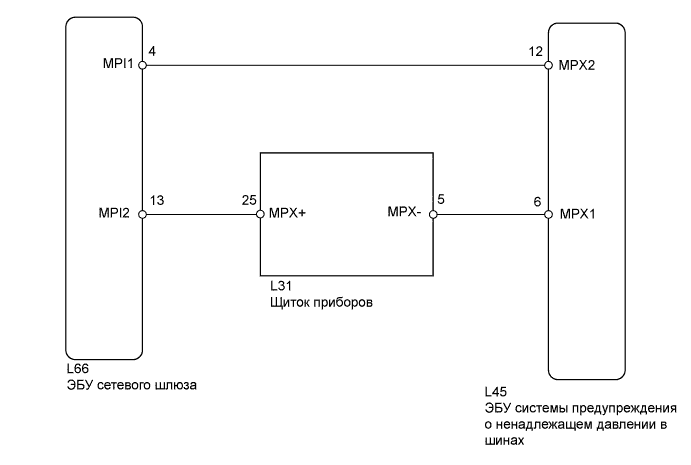

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Шины И Колеса.Система Шин И Колес. Dtc C2191/91 Недействительный Сигнал Скорости Автомобиля (Dtc Режима Активной Диагностики)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены ЭБУ системы предупреждения о ненадлежащем давлении в шинах, перед его снятием считайте значения идентификаторов, сохраненные в ЭБУ, с помощью портативного диагностического прибора, и запишите их.
  2. После замены ЭБУ и/или вентиля и передатчика необходимо выполнить инициализацию (см. стр. Нажмите здесь) после регистрации (см. стр. Нажмите здесь) идентификаторов передатчиков в ЭБУ системы предупреждения о ненадлежащем давлении в шинах.
1.ПРОВЕРЬТЕ DTC

  1. Проверьте наличие DTC мультиплексной системы передачи данных и датчика скорости.


Результат
Режим
Следующий шаг
Выводится DTC мультиплексной системы передачи данных.
А
Выводится DTC датчика скорости автомобиля (C0200/31, C0205/32, C0210 и C0215/34).
B
DTC мультиплексной системы передачи данных и датчика скорости не выводятся.
C


А
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)

B
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
C


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.

    ЭБУ системы предупреждения о ненадлежащем давлении в шинах
    Параметр / Устройство
    		Нормальное состояние
    Vehicle Speed
    		Практически равна фактической скорости автомобиля

  1. Убедитесь, что значение, указанное на экране портативного диагностического прибора, совпадает со значением щитка приборов.

    OK:
    Значение скорости автомобиля, указанное портативным диагностическим прибором, является значением фактической скорости автомобиля.


OK
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
NG

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (Нажмите здесь)
