Dtc C2176/76 Ошибка Приемника

ОПИСАНИЕ

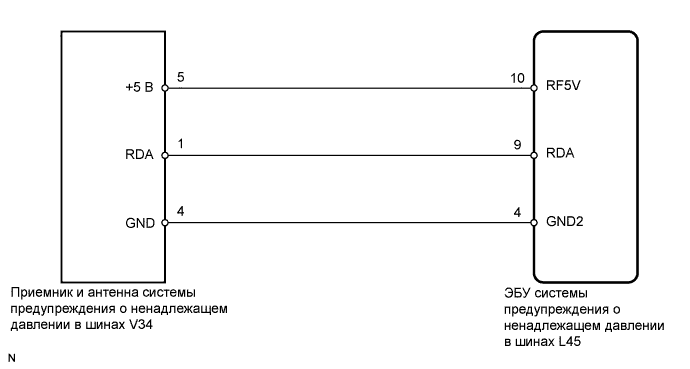

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ АНТЕННУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ - ПРИЕМНИК)

ПРОВЕРЬТЕ РАБОТУ АНТЕННЫ И ПРИЕМНИКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ - ПРИЕМНИК)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

После замены ЭБУ и/или вентиля и передатчика необходимо выполнить инициализацию (см. стр. Нажмите здесь) после регистрации (см. стр. Нажмите здесь) идентификаторов передатчиков в ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

УКАЗАНИЕ:

Отрегулируйте давление, чтобы оно соответствовало номинальному значению.

Номинальное давление:

240 кПа (2,4 кгс/см², 35 фунтов на кв. дюйм)

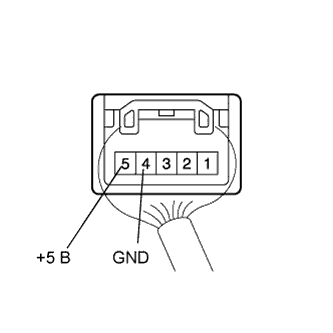

1. Измерьте напряжение приемника.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Состояние переключателя	Заданные условия
   V34-5 (+5V) - V34-4 (GND)	Зажигание включено (IG)	4,5-5,5 В

1. Отсоедините разъем L45 ЭБУ.


2. Отсоедините разъем V34 приемника.

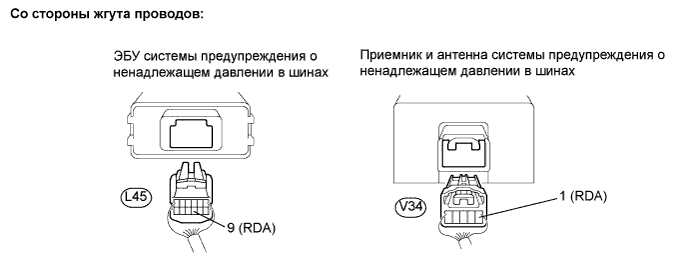

3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L45-9 (RDA) - V34-1 (RDA)	Менее 1 Ом
   L45-9 (RDA) или V34-1 (RDA) - масса	10 кОм или более

1. Замените антенну и приемника системы предупреждения о ненадлежащем давлении в шинах исправными или новыми.


2. Подсоедините портативный диагностический прибор к DLC3.


3. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


4. Сбросьте код DTC (см. стр. Нажмите здесь).


5. Проверьте наличие кода DTC


   OK:

   DTC не выводится.


   УКАЗАНИЕ:

   1. Необходимо зарегистрировать идентификатор после замены ЭБУ системы предупреждения о ненадлежащем давлении в шинах (см. стр. Нажмите здесь).

   2. Считайте идентификатор в режиме Data List перед снятием ЭБУ системы предупреждения о ненадлежащем давлении в шинах. Зарегистрируйте идентификатор после установки нового ЭБУ системы предупреждения о ненадлежащем давлении в шинах.


1. Отсоедините разъем L45 ЭБУ.


2. Отсоедините разъем V34 приемника.

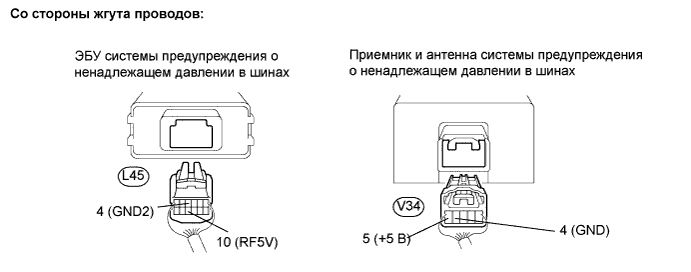

3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L45-10 (RF5V) - V34-5 (+5V)	Менее 1 Ом
   L45-10 (RF5V) или V34-5 (+5V) - масса	10 кОм или более
   L45-4 (GND2) - V34-4 (GND)	Менее 1 Ом
   L45-4 (GND2) или V34-4 (GND) - масса	10 кОм или более
