Механизм Доводчика Двери Багажного Отделения В Сборе Проверка

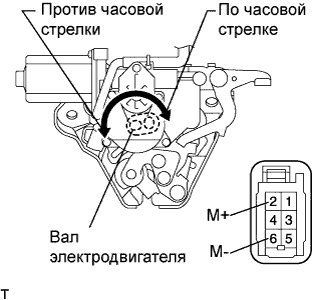

Подайте напряжение с аккумуляторной батареи на электродвигатель и проверьте его работу.

OK:

Условия измерений	Заданные условия
Положительный вывод аккумуляторной батареи (+) → контакт 2 Отрицательный вывод аккумуляторной батареи (-) → контакт 6	По часовой стрелке
Положительный вывод аккумуляторной батареи (+) → контакт 6 Отрицательный вывод аккумуляторной батареи (-) → контакт 2	Против часовой стрелки (работа функции травмобезопасности)

1. Если сопротивление не соответствует номинальному, замените доводчик.

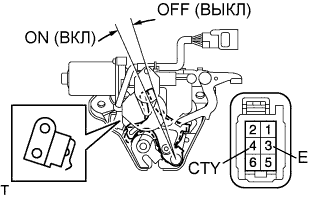

Измерьте сопротивление выключателя.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
3 - 4	Не нажат (ON (ВКЛ))	Менее 1 Ом
3 - 4	Нажат (OFF (ВЫКЛ))	10 кОм или более

1. Если сопротивление не соответствует номинальному, замените доводчик.

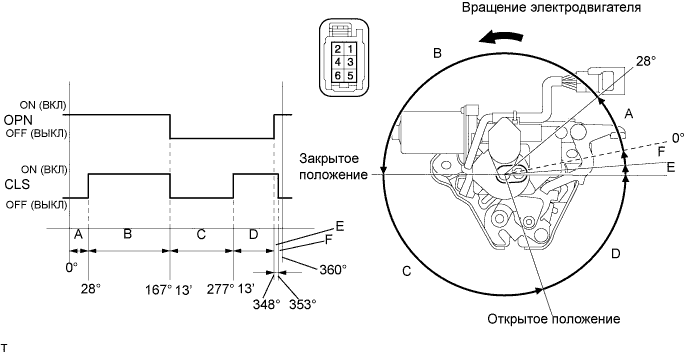

Измерьте сопротивление датчика положения (открыта/закрыта).

Номинальное сопротивление:

Выключатель механизма открывания

Контакты для подключения диагностического прибора	Положение доводчика	Заданные условия
1 - 3	A, B, E и F	Менее 1 Ом
1 - 3	C и D	10 кОм или более

Выключатель доводчика:

Контакты для подключения диагностического прибора	Положение доводчика	Заданные условия
1 - 5	B и D	Менее 1 Ом
1 - 5	A, C, E и F	10 кОм или более

1. Если сопротивление не соответствует номинальному, замените доводчик.
