Передача Данных Can. Система Передачи Данных Can Прекращение Обмена Данными С Эбу Контроля Дистанции

ОПИСАНИЕ

№ DTC

Условие обнаружения DTC

Неисправный участок

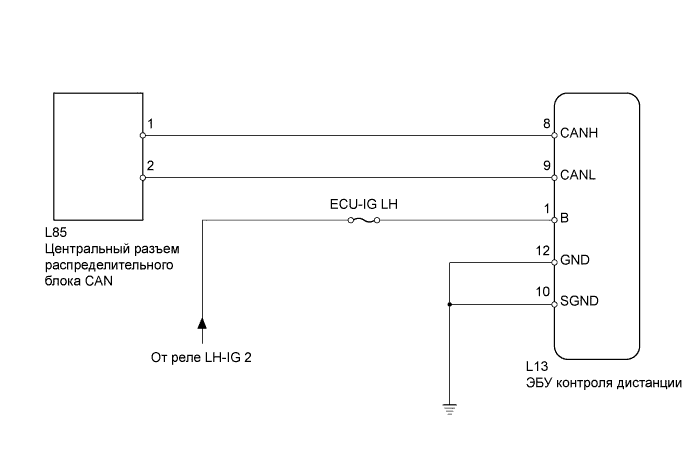

РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ КОНТРОЛЯ ДИСТАНЦИИ

При выполнении одного из следующих условий:

В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Distance Control (контроль дистанции)

Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ КОНТРОЛЯ ДИСТАНЦИИ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"

Только для автомобилей с динамической радарной системой круиз-контроля.

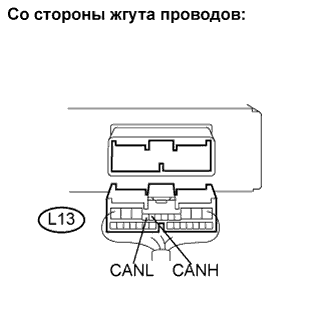

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)

Измерьте сопротивление разъема со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
L13-8 (CANH) - L13-9 (CANL)	Зажигание выключено	54-69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (CANH, CANL)

OK

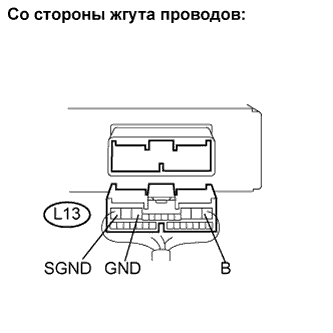

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Измерьте сопротивление разъема со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L13-10 (SGND) - масса	Менее 1 Ом
L13-12 (GND) - масса	Менее 1 Ом

Измерьте напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
L13-1 (B) - масса	Зажигание включено (IG)	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ
