Передача Данных Can. Система Передачи Данных Can Прекращение Обмена Данными С Эбу Предупреждения О Недопустимой Дистанции

ОПИСАНИЕ

№ DTC

Условие обнаружения DTC

Неисправный участок

РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

При выполнении одного из следующих условий:

В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Clearance Sonar (ультразвуковая локация)

Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"

Цепь питания или внутренняя неисправность ЭБУ предупреждения о недопустимой дистанции

Только для автомобилей с системой ультразвуковой локации

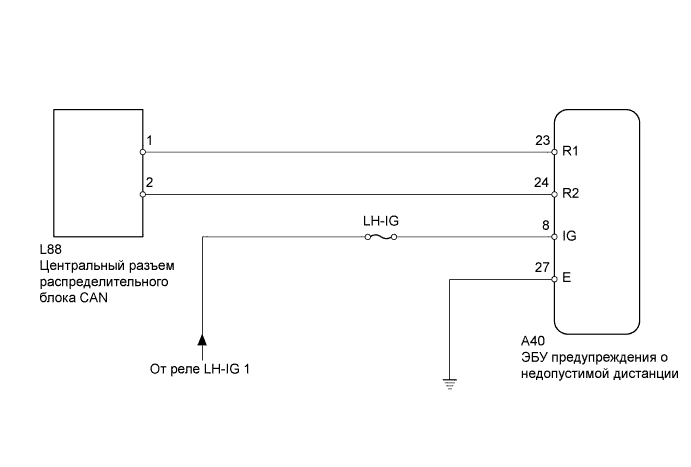

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

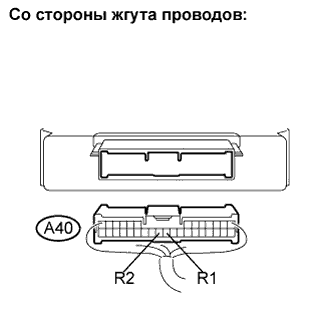

Измерьте сопротивление разъема со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A40-23 (R1) - A40-24 (R2)	Зажигание выключено	54-69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (CANH, CANL)

OK

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

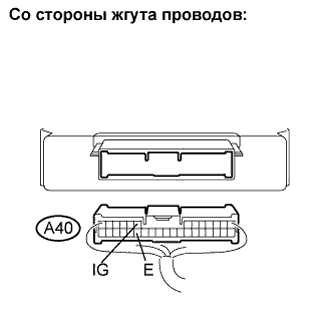

Измерьте напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A40-8 (IG) - масса	Зажигание выключено	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

Контакты для подключения диагностического прибора	Заданные условия
A40-27 (E) - масса	Менее 1 Ом
