Система Передачи Данных Can Прекращение Обмена Данными С Эбу Ремней Безопасности

Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191
+++++++++++++++++++++++++++++++++++++++++++---> TechDoc

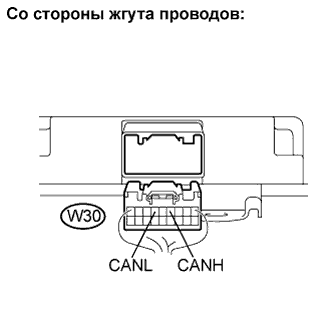

C140861E04

  • Отсоедините разъем W30 ЭБУ ремней безопасности.

    1. Измерьте сопротивление разъема со стороны жгута проводов.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W30-4 (CANH) - W30-6 (CANL)
      		Зажигание выключено
      		54-69 Ом


    		NG
    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (CANH, CANL)
    OK


    2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

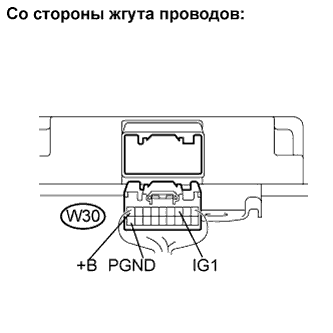

      C140861E05

    1. Отсоедините разъем W30 ЭБУ ремней безопасности.

    1. Измерьте сопротивление разъема со стороны жгута проводов.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      W30-18 (PGND) - масса
      		Менее 1 Ом

    1. Измерьте напряжение на разъеме со стороны жгута проводов.

      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W30-9 (+B) - масса
      		Всегда
      		10-14 В
      W30-3 (IG1) - масса
      		Зажигание включено (IG)
      		10-14 В


    		NG
    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
    OK

    ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ

    СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ЭБУ ремней безопасности


    ОПИСАНИЕ


    № DTC
    		Условие обнаружения DTC
    		Неисправный участок
    РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
    		При выполнении одного из следующих условий:
    1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Pre-crash Seat Belt (ремни безопасности предаварийной системы безопасности)
    1. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
    1. Цепь питания или внутренняя неисправность ЭБУ ремней безопасности
    1. Вспомогательная шина или разъем ЭБУ ремней безопасности
    2. ЭБУ ремней безопасности
    3. Одна из сторон вспомогательной шины CAN

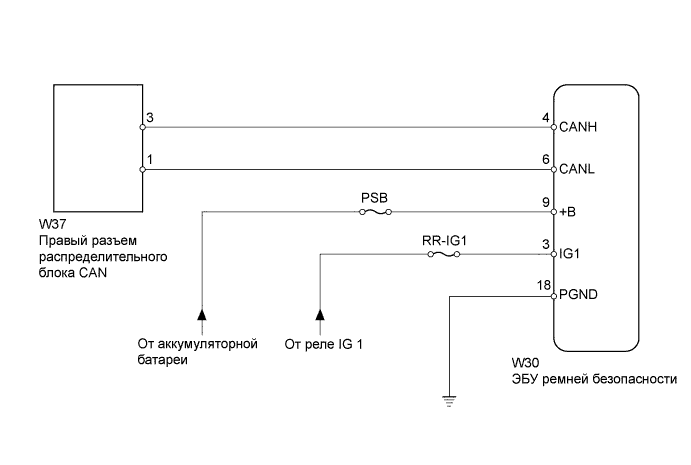

    СХЕМА СОЕДИНЕНИЙ


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Эбу Ремней Безопасности


    ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

    1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


      Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Эбу Ремней Безопасности

    1. Отсоедините разъем W30 ЭБУ ремней безопасности.

    1. Измерьте сопротивление разъема со стороны жгута проводов.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W30-4 (CANH) - W30-6 (CANL)
      		Зажигание выключено
      		54-69 Ом


    		NG
    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (CANH, CANL)
    OK


    2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


      Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Эбу Ремней Безопасности

    1. Отсоедините разъем W30 ЭБУ ремней безопасности.

    1. Измерьте сопротивление разъема со стороны жгута проводов.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      W30-18 (PGND) - масса
      		Менее 1 Ом

    1. Измерьте напряжение на разъеме со стороны жгута проводов.

      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W30-9 (+B) - масса
      		Всегда
      		10-14 В
      W30-3 (IG1) - масса
      		Зажигание включено (IG)
      		10-14 В


    		NG
    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
    OK

    ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
