Двигатель. Lexus GS450h GWS191
Система Запуска 2Gr-Fse. Lexus GS450h GWS191

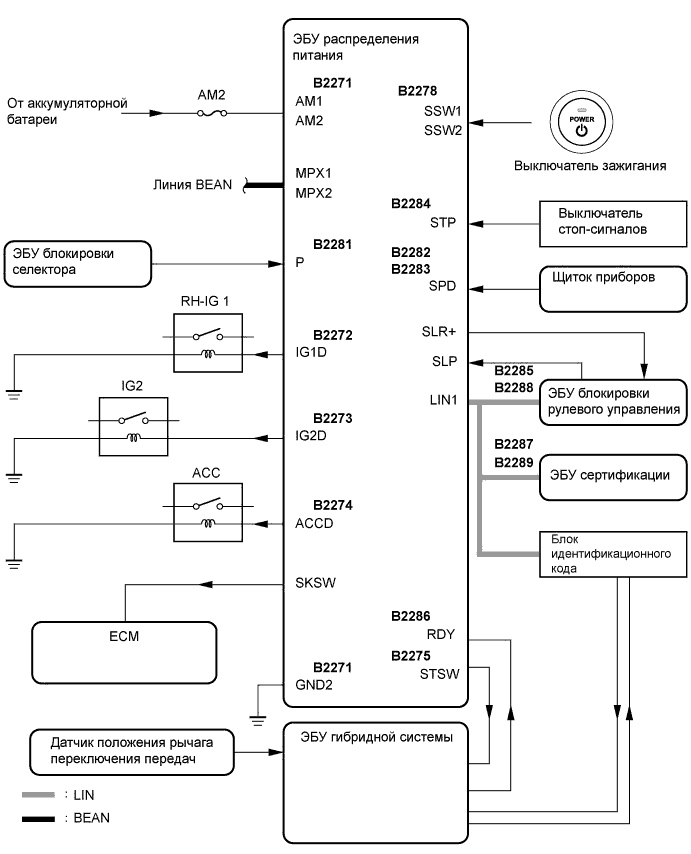

Система Посадки И Запуска -- Схема Системы |
| Передатчик | Приемник | Сигнал | Шина |
| ЭБУ щитка приборов | ЭБУ распределения питания | Сигнал скорости автомобиля | Шина BEAN / локальная связь |
| ЭБУ блокировки рулевого управления | ЭБУ распределения питания | Сигнал блокировки/разблокировки рулевого управления | LIN / локальная связь |
| ЭБУ блокировки селектора | ЭБУ распределения питания | Сигнал положения рычага переключения передач | Шина BEAN / локальная связь |
| ЭБУ сертификации | ЭБУ распределения питания | Сигнал ведущего устройства LIN | LIN |
| ЭБУ гибридной системы | ЭБУ распределения питания | Сигнал READY | Шина BEAN / локальная связь |
| Сигнал READY NG | BEAN | ||
| Сигнал нахождения рычага переключения передач в положении P | BEAN |
