Система Управления Электрическими Стеклоподъемниками Невозможно Управлять Электрическим Стеклоподъемником Левой Задней Двери С Помощью Переключателя Электрического Стеклоподъемника Левой Задней Двери

ОПИСАНИЕ

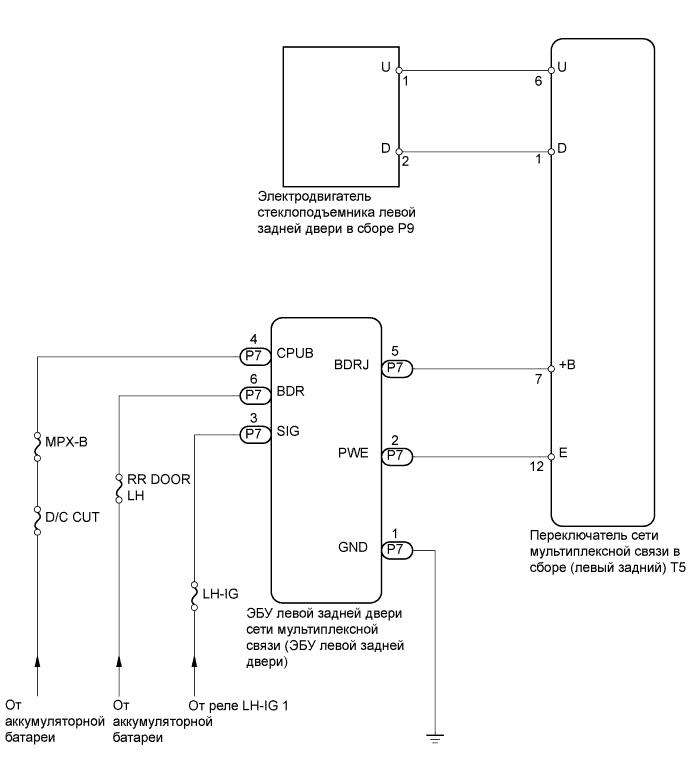

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ФУНКЦИЮ ДИСТАНЦИОННОГО ПОДЪЕМА/ОПУСКАНИЯ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОДЪЕМ/ОПУСКАНИЕ СТЕКЛА)

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (RR DOOR LH, LH-IG, D/C CUT, MPX-B)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ РАБОТУ ПЕРЕКЛЮЧАТЕЛЯ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (левой задней двери)

ОПИСАНИЕ

1. Если не работает функция ручного подъема/опускания, возможно, неисправен переключатель сети мультиплексной связи, ЭБУ левой задней двери сети мультиплексной связи, электродвигатель стеклоподъемника или жгут проводов.


СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функция ручного подъема/опускания электрического стеклоподъемника левой задней двери на главном выключателе сети мультиплексной связи работает нормально.


   OK:

   Функция дистанционного подъема / опускания работает нормально.


1. Подайте команду управления в режиме Active Test портативного диагностического прибора и проверьте работу электрического стеклоподъемника.



   Главный переключатель сети мультиплексной связи (для стеклоподъемника левой задней двери):

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Power Window	UP (подъем) /OFF (выключение) (OFF)	-
   Power Window	DOWN (опускание) /OFF (выключение) (OFF)	-

   OK:

   Электрический стеклоподъемник левой задней двери работает нормально.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Так как в данном испытании приводятся в движение определенные узлы, будьте осторожны и остерегайтесь травм.

1. Извлеките предохранители RR DOOR LH и LH-IG из левого главного ЭБУ кузова.


2. Извлеките предохранители MPX-B и D/C CUT из блока реле № 1 моторного отсека.


3. Измерьте сопротивление предохранителей.


   Номинальное сопротивление:

   Менее 1 Ом

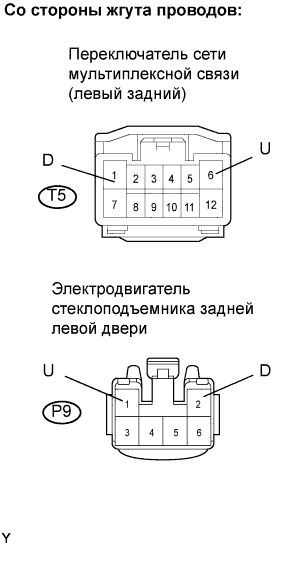

1. Отсоедините разъем T5 переключателя.


2. Отсоедините разъем P9 электродвигателя.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   T5-6 (U) - P9-1 (U)	Менее 1 Ом
   T5-1 (D) - P9-2 (D)	Менее 1 Ом
   T5-6 (U) или P9-1 (U) - масса	10 кОм или более
   T5-1 (D) или P9-2 (D) - масса	10 кОм или более

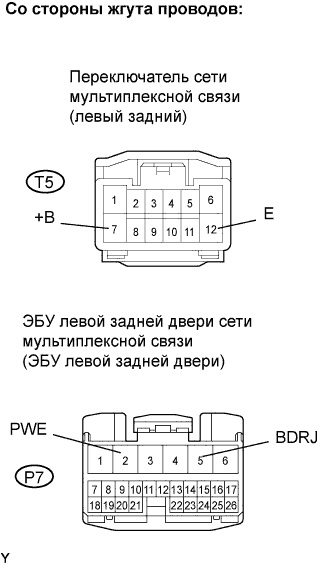

1. Отсоедините разъем T5 переключателя.


2. Отсоедините разъем P7 ЭБУ.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   T5-7 (+B) - P7-5 (BDRJ)	Менее 1 Ом
   T5-12 (E) - P7-2 (PWE)	Менее 1 Ом
   T5-7 (+B) или P7-5 (BDRJ) - масса	10 кОм или более
   T5-12 (E) или P7-2 (PWE) - масса	10 кОм или более

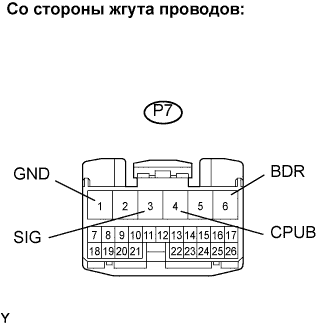

1. Отсоедините разъем P7 ЭБУ.


2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   P7-4 (CPUB) - масса	Всегда	10-14 В
   P7-6 (BDR) - масса	Всегда	10-14 В
   P7-3 (SIG) - масса	Зажигание включено (IG)	10-14 В

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   P7-1 (GND) - масса	Менее 1 Ом

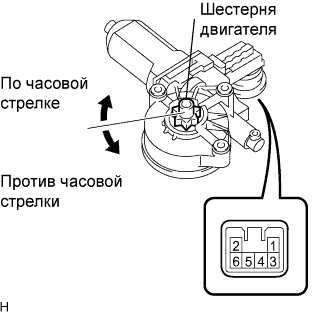

1. Снимите электродвигатель.


2. Подайте напряжение аккумуляторной батареи на контакты 1 и 2 разъема.


   ПРИМЕЧАНИЕ:

   Напряжение аккумуляторной батареи подается только на контакты 1 и 2.

3. Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.


   OK:

   Условия измерений	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → 1 Отрицательный (-) вывод аккумуляторной батареи → 2	Шестерня электродвигателя вращается против часовой стрелки
   Положительный (+) вывод аккумуляторной батареи → 2 Отрицательный (-) вывод аккумуляторной батареи → 1	Шестерня электродвигателя вращается по часовой стрелке

1. Временно замените переключатель сети мультиплексной связи левой задней двери новым или исправным.


2. Убедитесь, что электрический стеклоподъемник работает нормально.


   OK:

   Электрический стеклоподъемник работает нормально.
