Датчик Положения Распредвала Установка

Двигатель. Lexus GS450h GWS191
Система Управления Двигателем 2Gr-Fse. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2 на выпуске)

  2. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2 на впуске)

  3. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1 на выпуске)

  4. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1 на впуске)

  5. УСТАНОВИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ

  6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

Датчик Положения Распредвала -- Установка

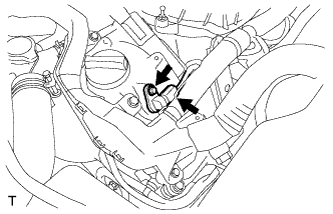

1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2 на выпуске)


    Lexus GS450h GWS191

  1. Установите датчик и закрепите его болтом.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7 фунт-сила-футов}

  1. Подсоедините разъем датчика.

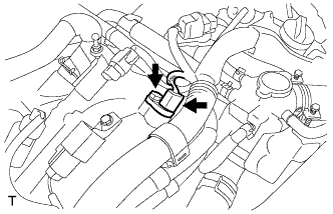

2. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2 на впуске)


    Lexus GS450h GWS191

  1. Установите датчик и закрепите его болтом.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7 фунт-сила-футов}

  1. Подсоедините разъем датчика.



3. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1 на выпуске)


    Lexus GS450h GWS191

  1. Установите датчик и закрепите его болтом.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7 фунт-сила-футов}

  1. Подсоедините разъем датчика.



4. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1 на впуске)


    Lexus GS450h GWS191

  1. Установите датчик и закрепите его болтом.

    Момент затяжки:
    10 Н*м{102 кгс*см, 7 фунт-сила-футов}

  1. Подсоедините разъем датчика.



5. УСТАНОВИТЕ ДЕКОРАТИВНУЮ КРЫШКУ V-ОБРАЗНОГО ДВИГАТЕЛЯ


    Lexus GS450h GWS191

  1. Введите в зацепление 3 фиксатора и установите крышку двигателя.



6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


7. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

  1. Выполните инициализацию (см. стр. Нажмите здесь).

    ПРИМЕЧАНИЕ:
    После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
