  1. ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

Тормозная Система С Электронным Управлением -- Проверьте, Нет Ли Эпизодических Неисправностей



ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
УКАЗАНИЕ:
Кратковременное размыкание цепи (обрыв) в разъемах и/или жгутах проводов между датчиками и ЭБУ может быть выявлено с помощью таблицы данных (Data List) ЭБУ портативного диагностического прибора.


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Проверьте, Нет Ли Эпизодических Неисправностей

  1. Выключите зажигание и подсоедините портативный диагностический прибор к разъему DLC3.



    2. Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Проверьте, Нет Ли Эпизодических Неисправностей

  2. Включите зажигание (IG). Следуя указаниям на экране портативного диагностического прибора, войдите в режим Data List и выберите цепи, которые необходимо проверить на кратковременные размыкания.

    УКАЗАНИЕ:
    В течение 3 с после включения зажигания (IG) кратковременное размыкание (обрыв) обнаружить невозможно (выполняется первоначальная проверка).

    ЭБУ системы противоскольжения:
    Параметр (на дисплее)
    		Контролируемая величина /
    диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    FR Speed Open
    		Обрыв в цепи правого переднего датчика частоты вращения / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    FL Speed Open
    		Обрыв в цепи левого переднего датчика частоты вращения / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    RR Speed Open
    		Обрыв в цепи правого заднего датчика частоты вращения / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    RL Speed Open
    		Обрыв в цепи левого заднего датчика частоты вращения / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    HV Communication Open
    		Обрыв в цепи связи гибридной системы / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Yaw Rate Open
    		Обрыв в цепи датчика рысканья / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Deceleration Open
    		Обрыв в цепи датчика замедления / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Steering Open
    		Обрыв в цепи датчика угла поворота рулевого колеса / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Master Cylinder Open
    		Обрыв в цепи датчика давления в главном цилиндре / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Master Cylinder2 Open
    		Обрыв в цепи датчика давления в главном цилиндре 2 / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Stroke Open
    		Обрыв в цепи датчика хода / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    FR Wheel Cylinder Open
    		Обрыв в цепи датчика давления в рабочем тормозном цилиндре переднего правого колеса / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    FL Wheel Cylinder Open
    		Обрыв в цепи датчика давления в рабочем тормозном цилиндре переднего левого колеса / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    RR Wheel Cylinder Open
    		Обрыв в цепи датчика давления в рабочем тормозном цилиндре заднего правого колеса / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    RL Wheel Cylinder Open
    		Обрыв в цепи датчика давления в рабочем тормозном цилиндре заднего левого колеса / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    Accumulator Open
    		Обрыв в цепи датчика давления в гидроаккумуляторе / ERROR (ошибка) или NORMAL (нормальное состояние)
    		ERROR: Кратковременное прерывание
    NORMAL: Нормальное состояние
    		-
    УКАЗАНИЕ:
    1. Если по-прежнему отображается сообщение ERROR, следует проверить электропроводность цепей между ЭБУ и датчиками, либо между ЭБУ.

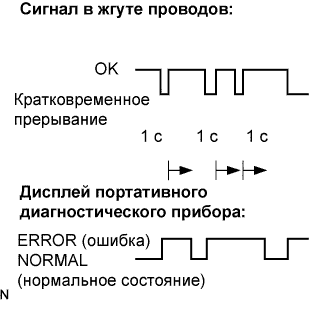

    2. При исчезновении кратковременного размыкания (обрыва) в цепи сообщение ERROR продолжает отображаться на дисплее еще в течение 1 с после восстановления нормального сигнала в жгуте проводов.


    3. Lexus GS450h GWS191

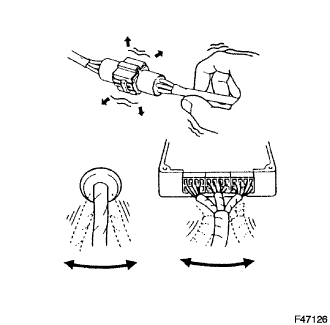

  3. Наблюдая за показаниями на экране, осторожно покачайте разъем или жгут проводов между ЭБУ и датчиками, или между ЭБУ.

    Результат:
    Значение ERROR не исчезает.
    УКАЗАНИЕ:
    Если значение на дисплее изменяется, в разъеме и/или жгуте проводов происходит кратковременное размыкание (обрыв). Отремонтируйте или замените разъем и/или жгут проводов, так как в одном из них имеется неисправность.
