ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ - Цепь контактов TS и CG


ОПИСАНИЕ

Неисправность датчика частоты вращения, которую нельзя выявить, когда автомобиль остановлен, выявляется во время движения в режиме проверки датчиков.

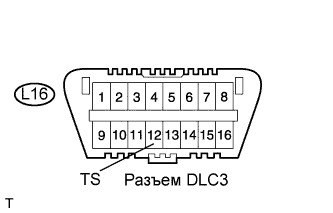

Перейти в режим проверки датчиков можно, соединив контакты TS и CG разъема DLC3 и включив зажигание (IG).

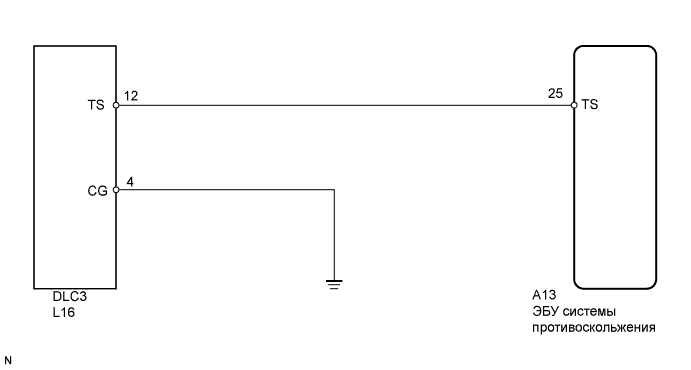

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Цепь Контактов Ts И Cg


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – DLC3)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Цепь Контактов Ts И Cg

  1. Выключите зажигание.

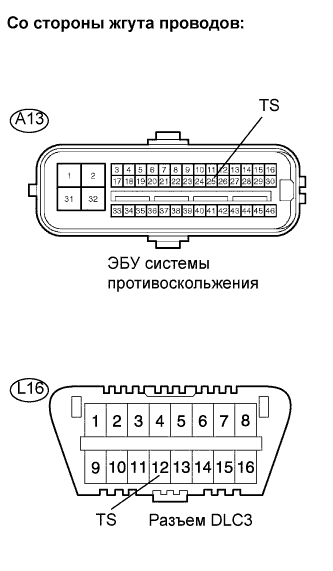

  1. Отсоедините разъем A13 ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A13-25 (TS) - L16-12 (TS)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (DLC3 – МАССА)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Цепь Контактов Ts И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L16-4 (CG) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (DLC3 – МАССА)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Цепь Контактов Ts И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L16-12 (TS) - масса
    		10 кОм или более
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)
