ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ - Цепь контактов TC и CG |
ОПИСАНИЕ
При соединении контактов TC и CG на разъеме DLC3 ЭБУ выводит DTC, инициируя мигание контрольной лампы ABS.

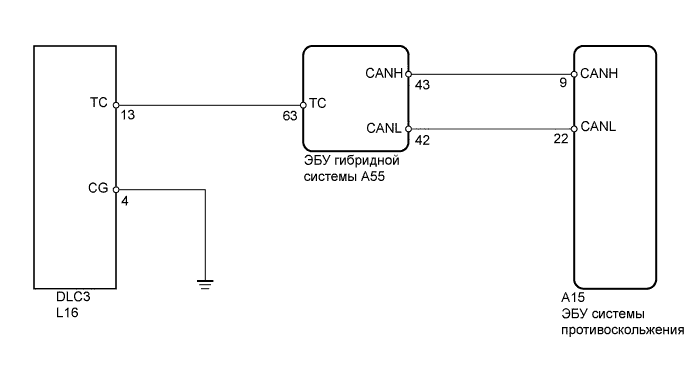

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).

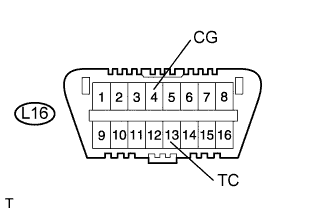

1.ПРОВЕРЬТЕ РАЗЪЕМ DLC3 (КОНТАКТЫ TC И CG) |
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L16-13 (TC) - масса
| Зажигание включено (IG)
| 10–14 В
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L16-4 (CG) - масса
| Менее 1 Ом
|
2.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN |
Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).
РезультатРежим
| Следующий шаг
|
DTC не выводится
| А
|
DTC выводится
| B
|
- УКАЗАНИЕ:
- Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).

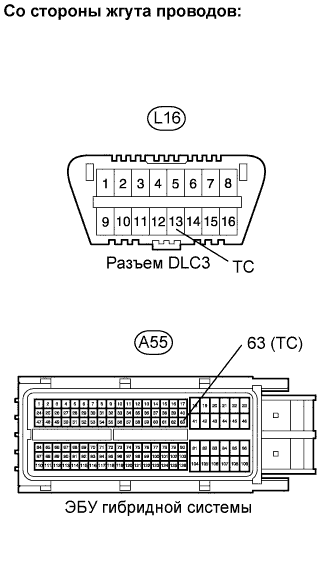

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАЗЪЕМ DLC3 -ЭБУ ГИБРИДНОЙ СИСТЕМЫ) |
Отсоедините разъем A55 ЭБУ.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L16-13 (TC) - A55-63 (TC)
| Менее 1 Ом
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L16-13 (TC) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (DLC3 – МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L16-4 (CG) - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
5.ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ (ВХОД DLC3) |
С помощью SST соедините контакты TС и CG разъема DLC3.
- Специальный инструмент (SST):
- 09843-18040
Убедитесь в том, что контрольная лампа ABS мигает.
РезультатРежим
| Следующий шаг
|
Контрольная лампа ABS мигает
| А
|
Контрольная лампа ABS не мигает
| B
|
6.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN |
Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).
РезультатРежим
| Следующий шаг
|
DTC не выводится
| А
|
DTC выводится
| B
|
- УКАЗАНИЕ:
- Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).
