Тормозная Система С Электронным Управлением Цепь Зуммера Системы Противоскольжения

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗУММЕРА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ ПИТАНИЯ)

ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – МАССА)

ОПИСАНИЕ

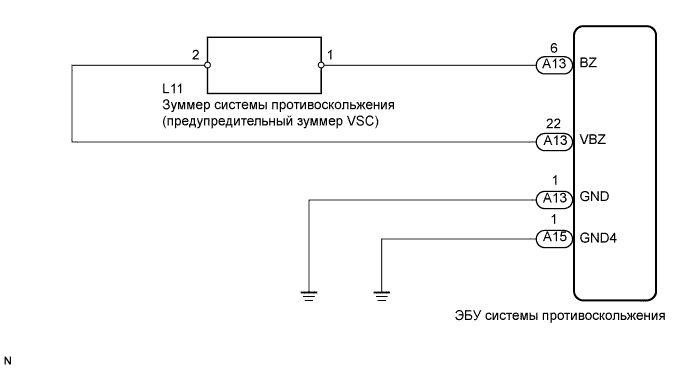

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


3. Выберите в портативном диагностическом приборе режим ACTIVE TEST.



   ЭБУ системы противоскольжения:

   Параметр (на дисплее)	Состояние автомобиля / описание проверки	Замечание по диагностике
   Buzzer	Включение / выключение зуммера системы противоскольжения	Должен издаваться звуковой сигнал зуммера

4. Убедитесь, что зуммер системы противоскольжения включается/выключается при управлении с портативного диагностического прибора.



   Результат

   Режим	Следующий шаг
   Зуммер не издает звукового сигнала, либо звучит непрерывно	А
   Зуммер включается / выключается	B

   УКАЗАНИЕ:

   Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).

1. Отсоедините разъем L11 зуммера.


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   L11-2 - масса	Зажигание включено (IG)	10–14 В

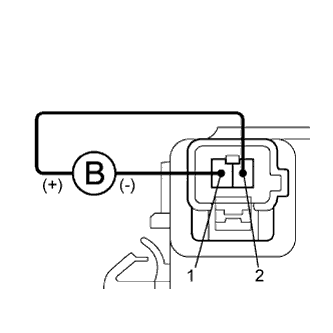

1. Отсоедините разъем зуммера системы противоскольжения.


2. Подайте отрицательное напряжение аккумуляторной батареи на контакт 1, а положительное напряжение – на контакт 2 зуммера системы противоскольжения и убедитесь в том, что зуммер подает звуковой сигнал.


   OK:

   Зуммер системы противоскольжения издает звуковой сигнал.

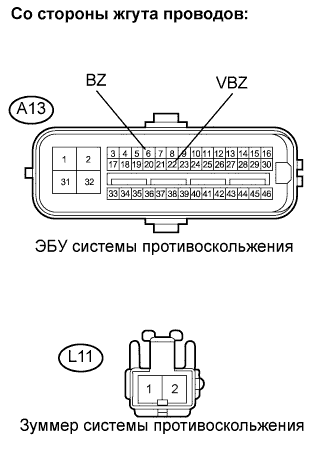

1. Отсоедините разъем A13 ЭБУ.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A13-6 (BZ) - L11-1	Менее 1 Ом
   A13-6 (BZ) - масса	10 кОм или более
   A13-22 (VBZ) - L11-2	Менее 1 Ом
   A13-22 (VBZ) - масса	10 кОм или более

1. Отсоедините разъемы A13 и A15 ЭБУ.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A13-1 (GND) - масса	Менее 1 Ом
   A15-1 (GND4) - масса	Менее 1 Ом

   УКАЗАНИЕ:

   Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).
