Dtc B1835/58 Короткое Замыкание В Цепи Пиропатрона Левой Подушки Безопасности Занавесочного Типа

ОПИСАНИЕ

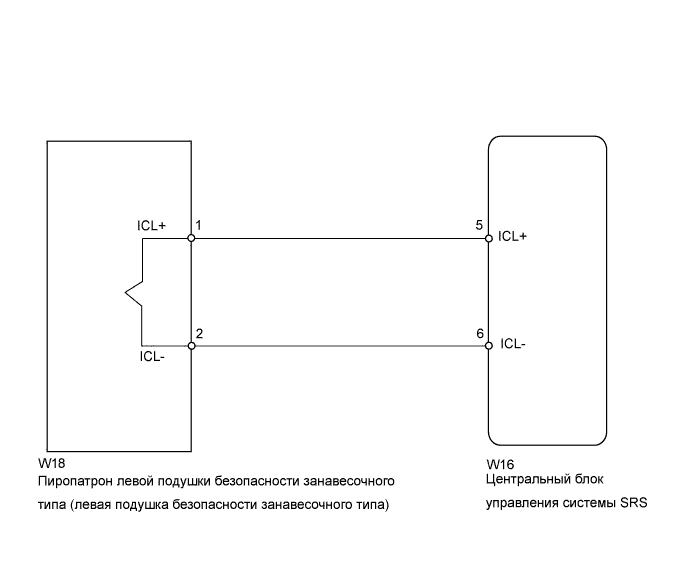

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ (ПИРОПАТРОН ЛЕВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА)

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕПЬ ПИРОПАТРОНА ЛЕВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА)

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

1. Переключите портативный диагностический прибор в режим активной диагностики (режим проверки сигналов) (см. стр. Нажмите здесь).

2. Выбрав режим активной диагностики (режим проверки сигналов), выполните проверку с имитацией условий возникновения неисправности, покачав каждый разъем системы SRS или совершив поездку по дорогам с различным покрытием (см. стр. Нажмите здесь).


1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Отсоедините разъем от левой подушки безопасности занавесочного типа.

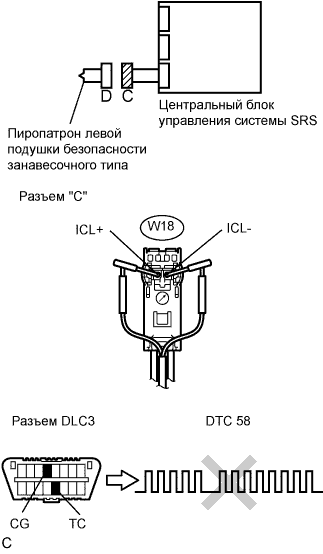

4. Подсоедините SST со стороны белого провода (сопротивление 2,1 Ом) к разъему "C".


   ПРЕДОСТЕРЕЖЕНИЕ:

   Никогда не подключайте для измерения портативный диагностический прибор к левой подушке безопасности занавесочного типа (пиропатрон левой подушки безопасности занавесочного типа), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

   ПРИМЕЧАНИЕ:

   1. При подсоединении не следует вставлять SST в контакты разъема с усилием.

   2. SST необходимо вставлять в контакты разъема прямо.


Специальный инструмент (SST):

09843-18060

5. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).


8. Выключите зажигание.


9. Включите зажигание (IG) и подождите не менее 60 секунд.

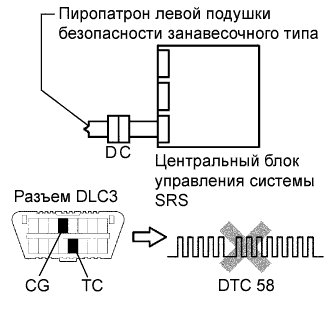

10. Проверьте коды DTC (см. стр. Нажмите здесь).


    OK:

    DTC B1835, B1836, B1837, B1838 или 58 не выводятся.


    УКАЗАНИЕ:

    В этот раз могут выводиться другие коды, кроме DTC B1835, B1836, B1837, B1838 или 58, которые не связаны с данной проверкой.

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Отсоедините SST от разъема "C".

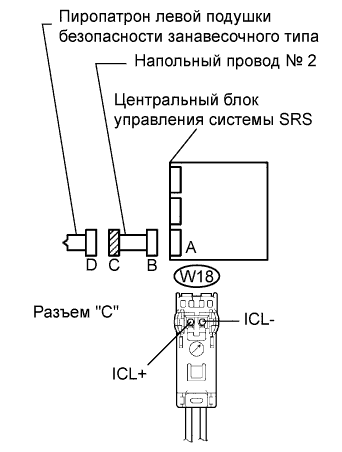

4. Убедитесь, что разъем напольного провода (на левой подушке безопасности занавесочного типа) не поврежден.


   OK:

   Кнопка блокировки не освобождена, а защелка замка не деформирована и не повреждена.


1. Отсоедините разъемы от центрального блока управления системы SRS.


2. Проверьте, нет ли в цепи короткого замыкания на B+.


   1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


   2. Включите зажигание (IG).


   3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      W18-1 (ICL+) - масса	Зажигание включено (IG)	Менее 1 В
      W18-2 (ICL-) - масса	Зажигание включено (IG)	Менее 1 В

3. Проверьте, нет ли обрыва в цепи.


   1. Выключите зажигание.


   2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      W18-1 (ICL+) - W18-2 (ICL-)	Менее 1 Ом

4. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      W18-1 (ICL+) - масса	1 МОм или более
      W18-2 (ICL-) - масса	1 МОм или более

5. Проверьте, нет ли в цепи короткого замыкания.


   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем "B" (см. стр. Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      W18-1 (ICL+) - W18-2 (ICL-)	1 МОм или более

1. Подсоедините разъемы к левой подушке безопасности занавесочного типа в сборе и центральному блоку управления системы SRS.


2. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


3. Включите зажигание (IG) и подождите не менее 60 секунд.


4. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).


5. Выключите зажигание.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Проверьте коды DTC (см. стр. Нажмите здесь).


   OK:

   DTC B1835, B1836, B1837, B1838 или 58 не выводятся.


   УКАЗАНИЕ:

   В этот раз могут выводиться другие коды, кроме DTC B1835, B1836, B1837, B1838 или 58, которые не связаны с данной проверкой.
