Система Подушек Безопасности Проверка / Сброс Кодов Dtc

Проверьте коды DTC (коды текущей неисправности).

1. Включите зажигание (IG) и подождите около 60 секунд.

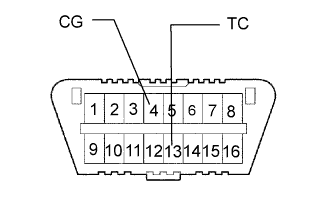

2. С помощью SST соедините контакты 13 (TC) и 4 (CG) на DLC3.


   Специальный инструмент (SST):

   09843-18040


   ПРИМЕЧАНИЕ:

   Во избежание выхода системы из строя обратите особое внимание на выбор соединяемых контактов.

Проверьте коды DTC (коды предыдущей неисправности).

1. С помощью SST соедините контакты 13 (TC) и 4 (CG) на DLC3.


   Специальный инструмент (SST):

   09843-18040


   ПРИМЕЧАНИЕ:

   Во избежание выхода системы из строя обратите особое внимание на выбор соединяемых контактов.

2. Включите зажигание (IG) и подождите около 60 секунд.


Считайте коды DTC.

1. Определите характер мигания DTC. В качестве примера, на рисунке приводятся схемы кода нормальной работы системы и кодов 11 и 31.


   1. Индикация кода нормальной работы системы (без кода предыдущей неисправности)
      Лампа мигает с частотой 2 раза в секунду.

   2. Индикация кода нормальной работы системы (с кодом предыдущей неисправности)
      Если код предыдущей неисправности сохраняется в памяти центрального блока управления системы SRS, лампа мигает с частотой один раз в секунду.

   3. Индикация кода неисправности
      Первое мигание соответствует первому коду DTC. Второй раз лампа мигает через 1,5 секунды.

   При выводе более одного кода они разделяются паузами продолжительностью 2,5 секунды. Когда все коды будут выведены, следует пауза продолжительностью 4,0 секунды, а затем коды повторяются.


   УКАЗАНИЕ:

   1. При наличии двух или большего числа кодов неисправности индикация начинается с кода с наименьшим номером.

   2. Если коды DTC указываются при незамкнутных контактах, перейдите к разделу "Цепь контактов TC и CG" (см. стр. Нажмите здесь).

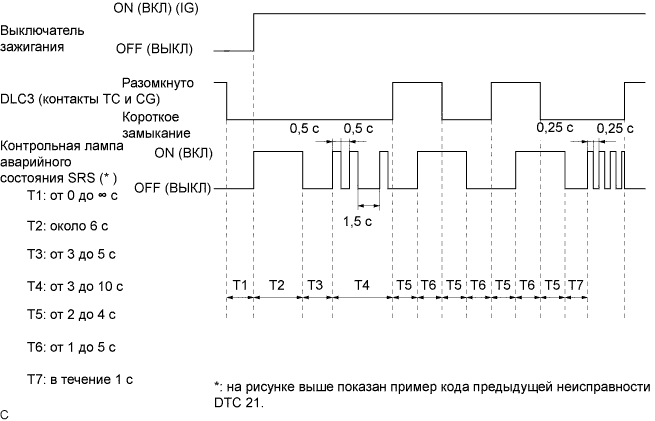

Сбросьте коды DTC.

1. При выключении зажигания коды DTC удаляются.


   УКАЗАНИЕ:

   В зависимости от кода DTC, он может не удалиться при выключении зажигания. В этом случае перейдите к следующему шагу.

2. С помощью SST соедините контакты 13 (TC) и 4 (CG) разъема DLC3, а затем включите зажигание (IG).


   Специальный инструмент (SST):

   09843-18040


3. Через 3-10 секунд после вывода кодов DTC отсоедините контакт 13 (TC) разъема DLC3 и проверьте, что через 3 секунды загорелась контрольная лампа аварийного состояния SRS.


4. Через 2-4 секунды после включения контрольной лампы аварийного состояния SRS соедините контакты 13 (TC) и 4 (CG) разъема DLC3.


5. Убедитесь, что через 2-4 секунды после соединения контактов 13 (TC) и 4 (CG) разъема DLC3 контрольная лампа аварийного состояния SRS выключается. Затем через 2-4 секунды после выключения контрольной лампы аварийного состояния SRS отсоедините контакт 13 (TC).


6. Убедитесь, что через 2-4 секунды после отсоединения контакта 13 (TC) контрольная лампа аварийного состояния SRS снова включается. Затем через 2-4 секунды после включения контрольной лампы аварийного состояния SRS снова соедините контакты 13 (TC) и 4 (CG).






7. Убедитесь, что через 2-4 секунды после соединения контактов 13 (TC) и 4 (CG) разъема DLC3 контрольная лампа аварийного состояния SRS выключается. Также убедитесь, что через 1 секунду после выключения контрольной лампы аварийного состояния SRS появляется код нормальной работы.
   Если коды неисправностей DTC не сброшены, повторяйте рассмотренную выше процедуру до сброса всех кодов.

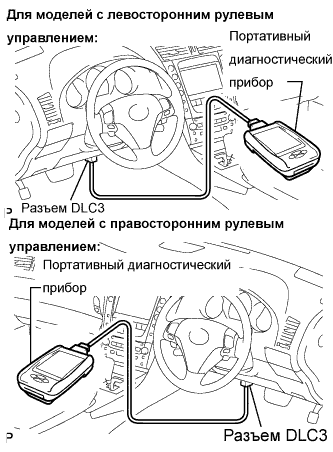

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG).

Следуя подсказкам на экране диагностического прибора, проверьте коды неисправностей DTC.

УКАЗАНИЕ:

Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG).

Следуя подсказкам на экране диагностического прибора, сбросьте коды неисправностей DTC.

УКАЗАНИЕ:

Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.
