Система Подушек Безопасности Описание Системы

В сочетании с ударопоглощающей конструкцией кузова в случае фронтального столкновения, система SRS (дополнительная система (пассивной) безопасности), включающая подушки безопасности для водителя и переднего пассажира, а также подушки безопасности для защиты коленей водителя и переднего пассажира, была разработана для дополнения ремней безопасности в случае фронтального столкновения в целях уменьшения травм головы, грудной клетки и ног водителя и переднего пассажира. Система SRS оценивает силу удара во время фронтального столкновения посредством трех датчиков: центрального блока управления системы SRS и двух передних датчиков системы SRS. Она также управляет подушками безопасности и преднатяжителями ремней безопасности.

В целях определения силы удара на начальных стадиях столкновения передние датчики системы SRS имеют электрические датчики замедления. В связи с этим, подушки безопасности водителя и переднего пассажира развертываются в две ступени в зависимости от силы удара.

На случай бокового столкновения предусмотрены подушки безопасности передних сидений, подушки безопасности задних сидений и подушки безопасности занавесочного типа, дополняющие ударопоглощающую конструкцию для защиты от бокового столкновения и помогающие уменьшить энергию удара, передаваемую водителю, переднему пассажиру и задним пассажирам, находящимся возле дверей.

Подушки безопасности занавесочного типа уменьшают силу удара для передних и задних пассажиров. В систему подушек безопасности занавесочного типа входят боковые датчики системы SRS, которые устанавливаются в нижней части средних стоек кузова, и задние датчики системы SRS, которые устанавливаются в нижней части задних стоек кузова.

В данной системе при обнаружении переднего бокового столкновения боковым датчиком системы SRS одновременно разворачиваются передняя и задняя боковые подушки безопасности. При обнаружении заднего бокового столкновения задним датчиком и центральным блоком управления системы SRS разворачиваются передняя и задняя боковая подушка безопасности и подушка безопасности занавесочного типа.

Центральный блок управления системы SRS передает сигнал развертывания подушек безопасности в ЭБУ гибридной системы через шины BEAN (сеть электронного оборудования кузова) и CAN (локальная сеть контроллеров) для размыкания высоковольтных цепей гибридной системы.

Центральный блок управления системы SRS передает сигнал развертывания подушек безопасности в ЭБУ кузова через цифровую линию, чтобы повлиять на управление разблокировкой дверей при столкновении.

ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS

1. Правый и левый датчики системы SRS устанавливаются на правой и левой опорах радиатора.


2. Передний датчик системы SRS включает датчик замедления.


3. Датчик замедления встроен в передний датчик системы SRS, и замедление автомобиля при фронтальном столкновении вызывает деформацию датчика, которая преобразуется в электрический сигнал. По этому сигналу можно определить силу первоначального столкновения.


БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

1. Боковые датчики системы SRS устанавливаются в нижней части правой и левой средних стоек кузова.


2. Боковой датчик системы SRS включает датчик замедления и цепь управления зажиганием.


3. Датчик замедления встроен в боковой датчик системы SRS, и замедление автомобиля при переднем боковом столкновении вызывает деформацию датчика, которая преобразуется в электрический сигнал. По этому сигналу можно определить силу первоначального столкновения.


ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

1. Задние датчики системы SRS устанавливаются на правой и левой задних стойках кузова.


2. Задний датчик системы SRS включает датчик замедления и цепь управления зажиганием.


3. Датчик замедления встроен в задний датчик системы SRS, и замедление автомобиля при заднем боковом столкновении вызывает деформацию датчика, которая преобразуется в электрический сигнал. По этому сигналу можно определить силу первоначального столкновения.


ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

1. Общие сведения


   1. Центральный блок управления системы SRS установлен в центральной части пола под вещевым ящиком.

   2. Центральный блок управления системы SRS включает датчик замедления, датчик системы безопасности, электронный датчик системы безопасности, цепь управления зажиганием и цепь диагностики.

   3. Центральный блок управления системы SRS получает сигналы от датчика замедления и датчика системы безопасности, встроенных в центральный блок управления системы SRS и передние датчики системы SRS. Таким образом центральный блок управления системы SRS определяет необходимость развертывания подушки безопасности водителя, передней подушки безопасности пассажира, подушки безопасности для защиты коленей водителя и переднего пассажира и преднатяжителей передних и задних ремней безопасности, а также выполняет диагностику неисправностей системы.

   4. Центральный блок управления системы SRS определяет необходимость развертывания подушек безопасности передних и задних сидений и подушек безопасности занавесочного типа при получении сигналов от боковых датчиков системы SRS.

   5. Центральный блок управления системы SRS получает сигналы от датчика замедления и электронного датчика системы безопасности, встроенных в центральный блок управления системы SRS и задние датчики системы SRS, определяет необходимость развертывания боковых подушек безопасности, задних подушек безопасности и подушек безопасности занавесочного типа, а также выполняет диагностику неисправностей системы.

   6. Центральный блок управления системы SRS передает сигнал развертывания подушек безопасности в ЭБУ кузова через цифровую линию, чтобы повлиять на управление разблокировкой дверей при столкновении.

   7. При столкновении центральный блок управления системы SRS посылает сигнал обнаружения столкновения в ЭБУ гибридной системы по шине BEAN, а с контакта GSW2 центрального блока управления системы SRS передается сигнал в ЭБУ гибридной системы напрямую. При поступлении хотя бы одного сигнала в ЭБУ гибридной системы происходит отсечка высковольтных цепей.


2. Датчик замедления и цепь управления зажиганием


   1. Датчик замедления встроен в центральный блок управления системы SRS.

   2. Цепь управления зажиганием выполняет вычисления на основании сигналов, полученных от датчиков замедления центрального блока управления системы SRS и передних датчиков системы SRS. Если вычисленное значение превышает заданное, она задействует зажигание.


3. Датчик системы безопасности


   1. Датчик системы безопасности встроен в центральный блок управления системы SRS. При фронтальном столкновении данный датчик включается и посылает сигнал включения центральному блоку управления системы SRS, если значение замедления, действующего на датчик, превышает заданное.


4. Электронный датчик системы безопасности


   1. Электронный датчик системы безопасности встроен в центральный блок управления системы SRS. При боковом столкновении данный датчик включается и посылает сигнал включения центральному блоку управления системы SRS, если значение замедления, действующего на электронный датчик, превышает заданное.


5. Вспомогательный источник питания


   1. Вспомогательный источник питания включает конденсатор и преобразователь постоянного тока в постоянный. Если во время столкновения система питания не работает, конденсатор разряжается и подает питание к системам. Преобразователь постоянного тока в постоянный работает в качестве трансформатора, когда напряжение аккумуляторной батареи падает ниже допустимого значения.


6. Цепь диагностики


   1. Данная цепь выполняет непрерывную диагностику неисправностей системы. При обнаружении неисправности она включает контрольную лампу аварийного состояния SRS на щитке приборов для информирования водителя.


7. Цепь памяти


   1. При обнаружении неисправности в цепи диагностики она кодируется и сохраняется в цепи памяти.


КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS

1. Контрольная лампа аварийного состояния SRS находится на щитке приборов. Она предназначена для информирования водителя о наличии неисправности в системе, если в ходе самодиагностики центрального блока управления системы SRS обнаружена неисправность. В нормальных рабочих условиях при включении зажигания (IG) лампа горит в течение примерно 6 секунд, после чего гаснет.


ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS

1. Ручной выключатель (цилиндр выключателя системы SRS) установлен в перчаточном ящике. Отключив выключатель системы SRS с помощью ключа зажигания, можно запретить срабатывание передней подушки безопасности пассажира.

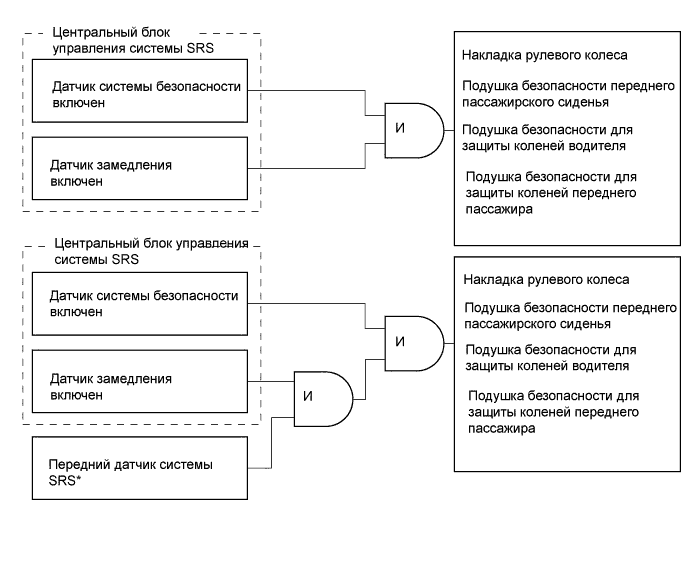

Центральный блок управления системы SRS определяет необходимость зажигания на основании сигналов от датчика замедления и переднего датчика системы SRS*. При одновременном включении датчика системы безопасности на пиропатрон подается ток для активации системы SRS, как показано на рисунке ниже.

УКАЗАНИЕ:

*: В случае фронтального столкновения сигнал зажигания может выдаваться при наличии сигнала включения датчика замедления, даже если сигнал от переднего датчика системы SRS отсутствует.

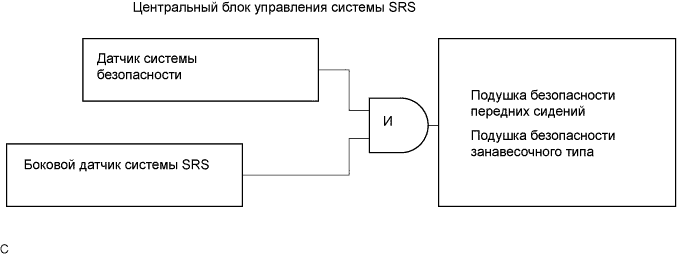

Центральный блок управления системы SRS определяет необходимость зажигания на основании сигналов от бокового датчика системы SRS. При одновременном включении датчика системы безопасности на пиропатроны подается ток для активации системы SRS, как показано на рисунке ниже.

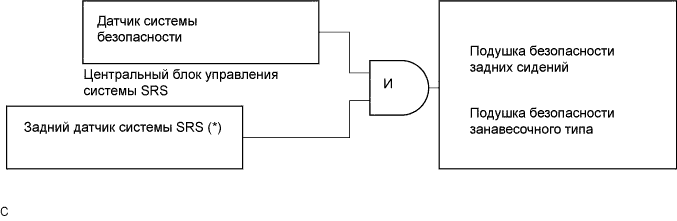

Центральный блок управления системы SRS определяет необходимость зажигания на основании сигналов от заднего датчика системы SRS. При одновременном включении датчика системы безопасности на пиропатроны подается ток для активации системы SRS, как показано на рисунке ниже*.

УКАЗАНИЕ:

*: Если подушка безопасности передних сидений сработает, подушка безопасности занавесочного типа также сработает независимо от того, был ли выдан сигнал заднего датчика системы SRS.
