Система Подушек Безопасности Цепь Контактов Tc И Cg

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАЗЪЕМ DLC3 -ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (DLC3 – МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ ТС ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

ОПИСАНИЕ

УКАЗАНИЕ:

1. Убедитесь, что код DTC B1281 не выводился. При выводе кода DTC B1281 см. раздел по мультиплексной системе связи.

2. Если каждая контрольная лампа аварийного состояния не перестает мигать, возможно, имеется короткое замыкание на массу в проводке контакта TC разъема DLC3 или в каждом ЭБУ.

3. Сигнал режима вывода кодов DTC передается через BEAN центральному блоку управления системы SRS и каждому ЭБУ, кроме ЭБУ системы противоскольжения с приводом. Если все системы, за исключением VSC, не входят в режим вывода кодов DTC, возможно, неисправен ECM.

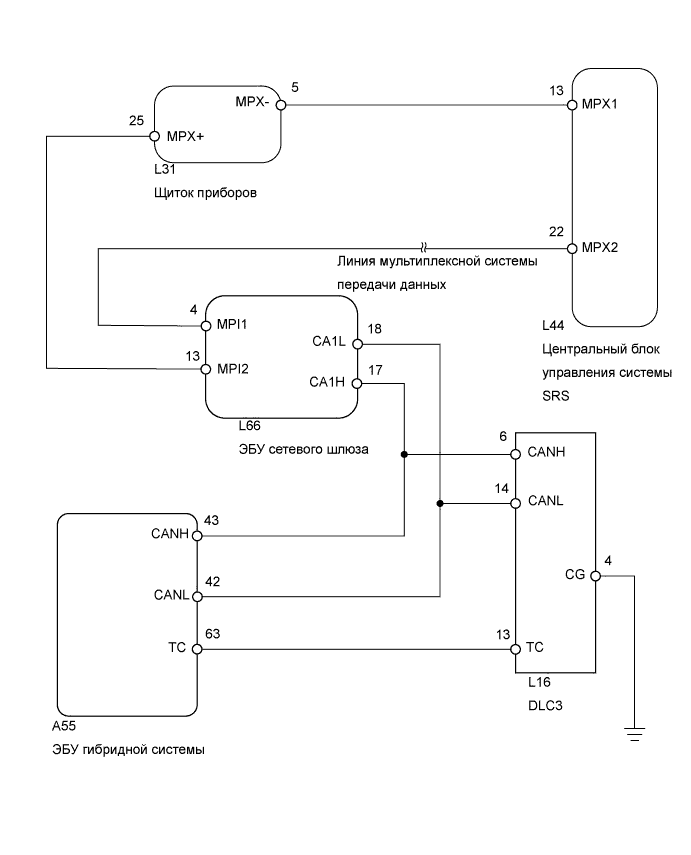

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

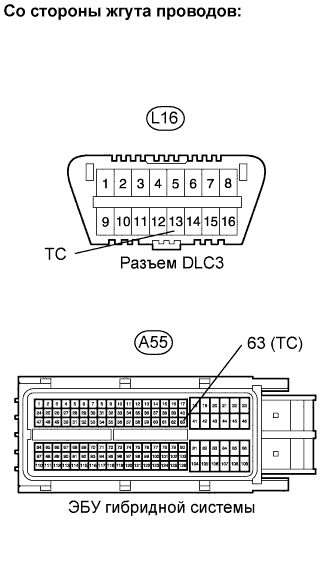

1. Отсоедините разъем от ЭБУ гибридной системы.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A55-63 (TC) - L16-13 (TC)	Менее 1 Ом

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L16-4 (CG) - масса	Менее 1 Ом

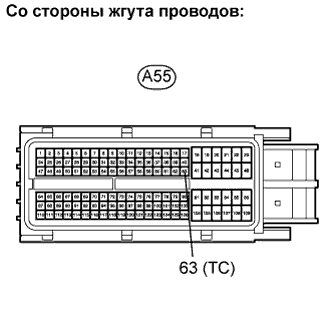

1. Отсоедините разъем от ЭБУ гибридной системы.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A55-63 (TC) - масса	1 МОм или более

1. Замените ЭБУ гибридной системы.


2. Проверьте коды DTC для ЭБУ гибридной системы.


   Результат

   Результат	Следующий шаг
   Выводится код нормальной работы системы.	А
   DTC выводится.	B
   Запущен режим вывода DTC (кроме центрального блока управления системы SRS).	C
