DTC B2287 Сбой ведущего устройства передачи данных LIN

ОПИСАНИЕ

Данный код выводится в следующих случаях: 1) зарегистрирован какой-либо другой код DTC в ЭБУ распределения питания; 2) обрыв или короткое замыкание в жгуте проводов между ЭБУ распределения питания и ЭБУ сертификации.

№ DTC	Условие обнаружения DTC	Неисправный участок
B2287	Сбой связи или неисправность линии связи между ЭБУ распределения питания и ЭБУ сертификации.	ЭБУ распределения питания ЭБУ сертификации Жгут проводов

Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска.
Dtc
B2287 Сбой Ведущего Устройства Передачи Данных Lin

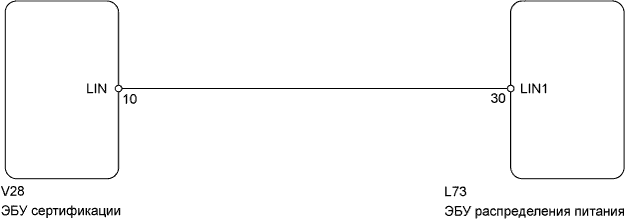

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

Проверьте наличие кода DTC
Результат
Результат
Следующий шаг
DTC B2785 не выводится
А
Выводится DTC B2785
B

Результат
Результат	Следующий шаг
DTC B2785 не выводится	А
Выводится DTC B2785	B

ПЕРЕЙДИТЕ К КОДУ DTC B2785

А

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – ЭБУ СЕРТИФИКАЦИИ)

Отсоедините разъем L73 ЭБУ.

Отсоедините разъем V28 ЭБУ.

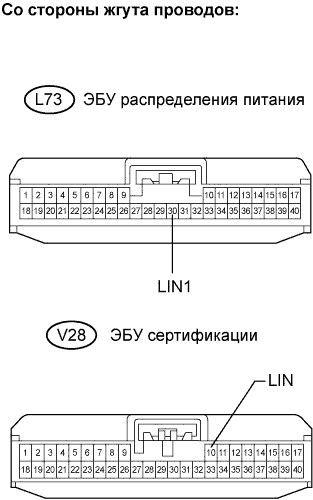

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L73-30 (LIN1) - V28-10 (LIN)	Менее 1 Ом
L73-30 (LIN1) или V28-10 (LIN) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

Временно замените ЭБУ сертификации новым или исправным блоком.

Вновь проверьте коды DTC.
OK:
Коды DTC не выводятся.

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

КОНЕЦ (ЭБУ СЕРТИФИКАЦИИ НЕИСПРАВЕН)
