Dtc B2284 Сбой Сигнала Тормоза

Двигатель. Lexus GS450h GWS191
Система Запуска 2Gr-Fse. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STOP SW)

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И АККУМУЛЯТОРНАЯ БАТАРЕЯ)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)

DTC B2284 Сбой сигнала тормоза


ОПИСАНИЕ

Данный код выводится в следующих случаях: 1) неисправность в цепи сигнала тормоза между ЭБУ распределения питания и выключателем стоп-сигналов; 2) не согласована информация, передаваемая по шине BEAN.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2284
Сбой связи или неисправность линии связи между ЭБУ распределения питания и выключателем стоп-сигналов.
  1. ЭБУ распределения питания
  2. Выключатель стоп-сигналов
  3. Жгут проводов
  4. Система освещения

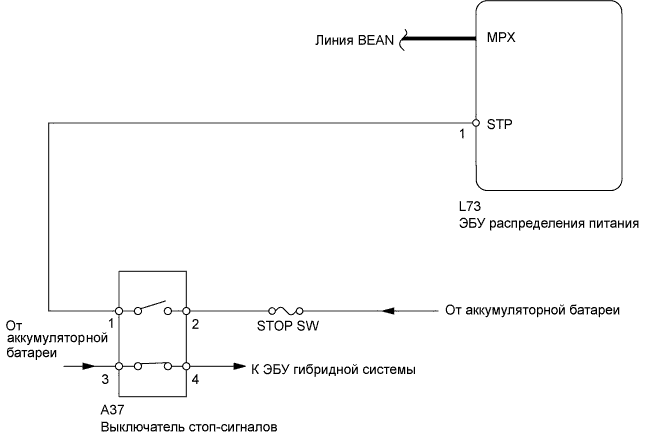

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2284 Сбой Сигнала Тормоза


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)

  1. Проверьте работу выключателя стоп-сигналов в режиме Data List.

    ЭБУ распределения питания:

    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Stop Lamp SW1
    		Выключатель стоп-сигналов 1 / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Педаль тормоза нажата
    OFF (ВЫКЛ): Педаль тормоза отпущена
    		-
    OK:
    На экране прибора отображается сообщение ON (ВКЛ) (педаль тормоза нажата).


OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STOP SW)

  1. Извлеките предохранитель STOP SW из правого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2284 Сбой Сигнала Тормоза

  1. Снимите выключатель.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    		Штырь выключателя не нажат
    		Менее 1 Ом
    3 - 4
    		Штырь выключателя не нажат
    		10 кОм или более
    1 - 2
    		Штырь выключателя нажат
    		10 кОм или более
    3 - 4
    		Штырь выключателя нажат
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2284 Сбой Сигнала Тормоза

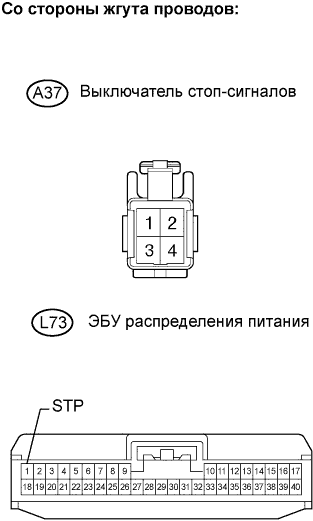

  1. Отсоедините разъем A37 выключателя.

  1. Отсоедините разъем L73 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A37-2 - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A37-1 - L73-1 (STP)
    		Менее 1 Ом
    A37-1 или L73-1 (STP) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)

  1. Проверьте работу выключателя стоп-сигналов в режиме Data List.

    Задний ЭБУ сети мультиплексной связи:

    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Stop Light SW
    		Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Педаль тормоза нажата
    OFF (ВЫКЛ): Педаль тормоза отпущена
    		-
    OK:
    На экране прибора отображается сообщение ON (ВКЛ) (педаль тормоза нажата).


NG
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
OK

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ"
