DTC B2282 Ошибка сигнала скорости автомобиля

DTC B2283 Неисправность датчика скорости автомобиля


ОПИСАНИЕ

ЭБУ распределения питания и щиток приборов соединены кабелем и шиной BEAN. DTC выводится в следующих случаях: 1) не согласована информация, передаваемая по кабелю и по шине BEAN; 2) обнаружена неисправность между датчиком скорости автомобиля и щитком приборов.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2282
Когда выполняются оба следующих условия:
  1. Не согласована информация, передаваемая по шине BEAN между ЭБУ распределения питания и щитком приборов.
  1. Обнаружена неисправность в цепи между датчиком скорости автомобиля и щитком приборов.
  1. ЭБУ распределения питания
  1. Щиток приборов
  1. Жгут проводов

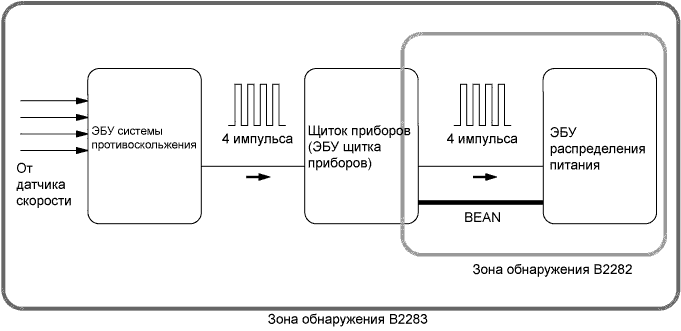

ЭБУ системы противоскольжения преобразует эти сигналы в 4-импульсные сигналы и передает их в щиток приборов. После преобразования сигнала находящейся в щитке приборов схемой формирования в форму, более близкую к прямоугольной, результирующий сигнал передается в ЭБУ распределения питания. ЭБУ распределения питания определяет скорость движения автомобиля по частоте поступающих импульсных сигналов.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2283
Когда выполняются оба следующих условия:
  1. Чрезмерное замедление автомобиля
  1. Скорость автомобиля и частота вращения коленчатого вала двигателя не совпадают.
  1. ЭБУ распределения питания
  1. Щиток приборов
  1. Датчик частоты вращения
  1. ЭБУ системы противоскольжения
  1. Жгут проводов

Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

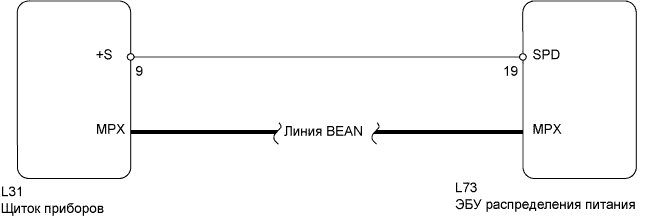

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ)

  1. Проверьте в режиме DATA LIST сигналы скорости автомобиля.

    ЭБУ распределения питания:

    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Vehicle Spd Sig
    		Сигнал скорости автомобиля / STOP или RUN
    		STOP: Автомобиль остановлен
    RUN: Автомобиль движется
    		-
    OK:
    На экране отображается STOP (автомобиль остановлен).


OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - ЩИТОК ПРИБОРОВ)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

  1. Отсоедините разъем L73 ЭБУ.

  1. Отсоедините разъем L31 щитка приборов.

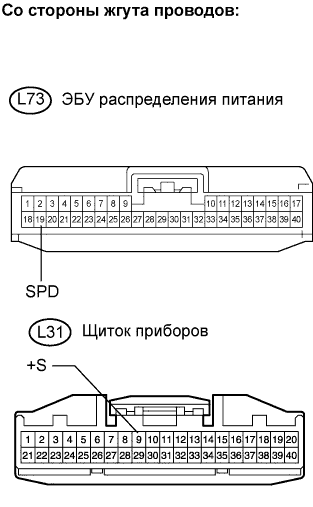

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L73-19 (SPD) - L31-9 (+S)
    		Менее 1 Ом
    L73-19 (SPD) или L31-9 (+S) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2282 Ошибка Сигнала Скорости Автомобиля

  1. Измерьте напряжение ЭБУ распределения питания.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

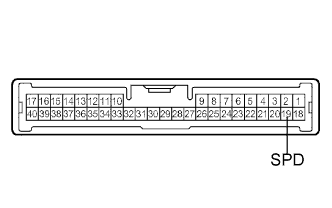

    19 (SPD) - масса
    		Скорость автомобиля составляет приблизительно 20 км/час (12 миль в час)
    		Формирование импульсов (см. стр. Нажмите здесь)


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ"
OK

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
