DTC B2281 Сбой сигнала "P" |
ОПИСАНИЕ
ЭБУ распределения питания и ЭБУ блокировки селектора соединены кабелем. Данный код DTC выводится, если не согласована информация, передаваемая по кабелю и по шине CAN/BEAN (между ЭБУ гибридной системы и ЭБУ распределения питания).№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2281
| Не согласована информация, передаваемая по кабелю (между ЭБУ распределения питания и ЭБУ блокировки селектора) и по шине CAN/BEAN (между ЭБУ гибридной системы и ЭБУ распределения питания).
| - ЭБУ распределения питания
- Система блокировки селектора
- Система управления гибридной системой
- Жгут проводов
|

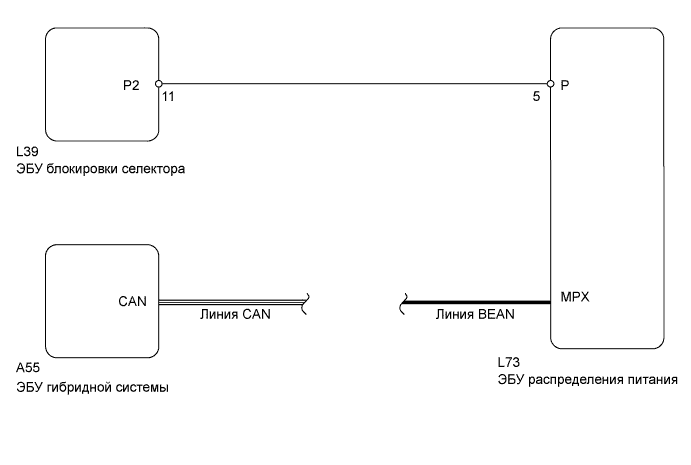

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА |
Отсоедините разъем L39 ЭБУ.
Измерьте сопротивление ЭБУ.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
11 (P2) - 8 (E)
| Рычаг переключения передач установлен в положение P
| 10 кОм или более
|
11 (P2) - 8 (E)
| Рычаг переключения передач установлен в любое другое положение, кроме P
| Менее 1 Ом
|
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА БЛОКИРОВКИ СЕЛЕКТОРА" |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - ЭБУ БЛОКИРОВКИ СЕЛЕКТОРА) |
Отсоедините разъем L73 ЭБУ.
Отсоедините разъем L39 ЭБУ.

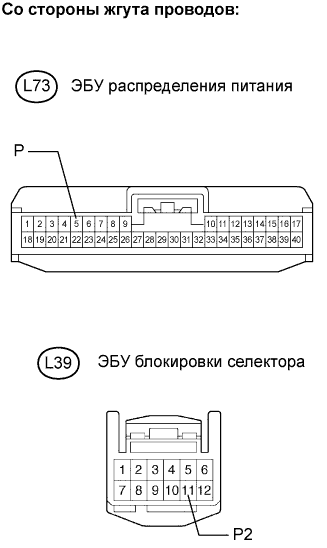

Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L73-5 (P) - L39-11 (P2)
| Менее 1 Ом
|
L73-5 (P) или L39-11 (P2) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СИГНАЛ ПОЛОЖЕНИЯ P РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) |
Проверьте в режиме Data List работу сигнала положения рычага переключения передач.
- ЭБУ распределения питания:
Параметр / Устройство
| Измеряемый параметр / отображение на дисплее (диапазон)
| Нормальное состояние
| Замечание по диагностике
|
Shift P Sig
| Сигнал положения рычага переключения передач / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Рычаг переключения передач в положении P
OFF (ВЫКЛ): Рычаг переключения передач не в положении P
| -
|
- OK:
- На экране появляется сообщение ON (ВКЛ) (рычаг переключения передач в положении P).
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ" |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
|
