DTC B2275 Сбой контроля STSW |
ОПИСАНИЕ
Данный DTC выводится при обрыве или коротком замыкании выходных цепей ST в ЭБУ распределения питания.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2275
| Неисправность выходной цепи ST в ЭБУ распределения питания или другой соответствующей цепи
| - ЭБУ распределения питания
- Система управления гибридной системой
- Жгут проводов
|

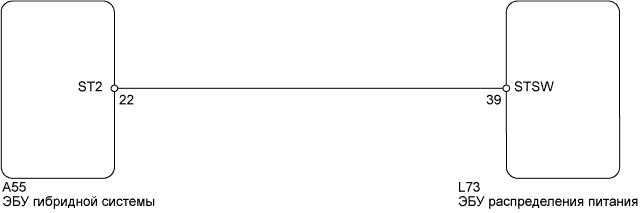

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Проверьте DTC.
- Результат:
Результат
| Следующий шаг
|
DTC B2285 не выводится
| А
|
Выводится DTC B2285
| B
|
| | ПЕРЕЙДИТЕ К КОДУ DTC B2285 |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – ЭБУ ГИБРИДНОЙ СИСТЕМЫ) |

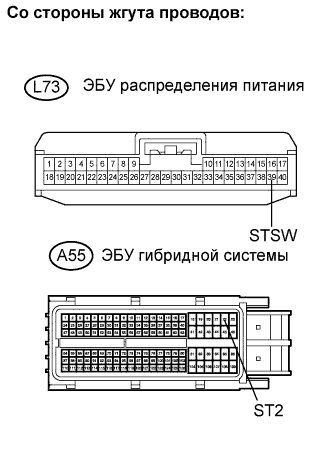

Отсоедините разъем L73 ЭБУ.
Отсоедините разъем A55 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L73-39 (STSW) - A55-22 (ST2)
| Менее 1 Ом
|
L73-39 (STSW) или A55-22 (ST2) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |

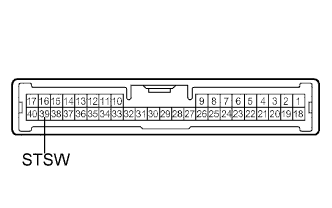

Измерьте выходное напряжение ЭБУ распределения питания.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
39 (STSW) - масса
| Выключатель зажигания нажат и педаль тормоза нажата → прошло около 1 секунды, отпустите выключатель зажигания
| 10-14 В → менее 1 В
|
| | ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ" |
|
