DTC B2274 Сбой контроля ACC


ОПИСАНИЕ

Данный DTC выводится при обнаружении неисправности в выходной цепи ACCD, которая соединяет цепь включения реле ACC внутри ЭБУ распределения питания с реле ACC.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2274
Неисправность цепи включения реле ACC в ЭБУ распределения питания или другой соответствующей цепи
  1. ЭБУ распределения питания
  2. Жгут проводов

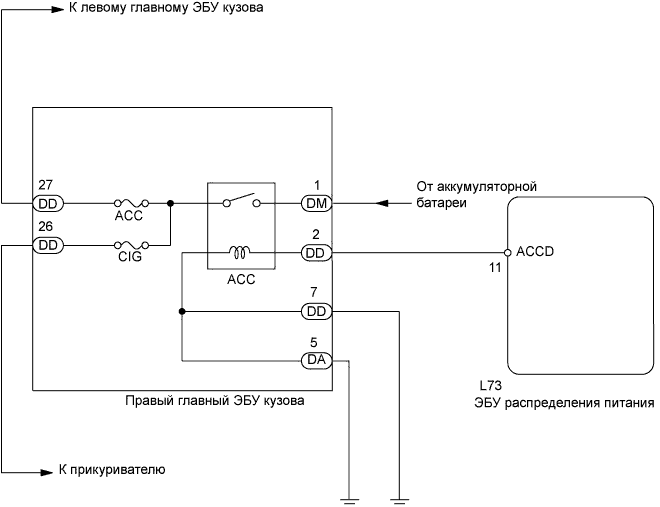

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2274 Сбой Контроля Acc


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

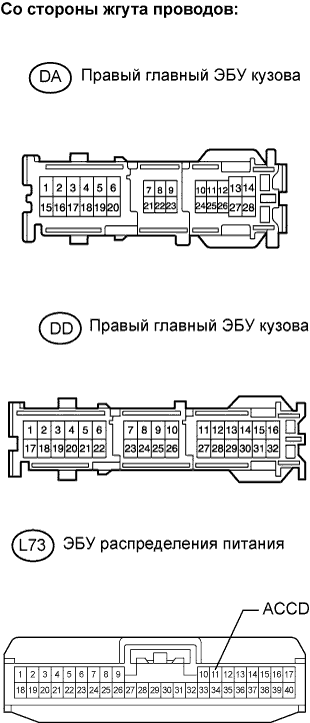

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И МАССА)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2274 Сбой Контроля Acc

  1. Отсоедините разъемы DA и DD ЭБУ.

  1. Отсоедините разъем L73 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DD-2 - L73-11 (ACCD)
    		Менее 1 Ом
    DA-5 - масса
    		Менее 1 Ом
    DD-7 - масса
    		Менее 1 Ом
    L73-11 (ACCD) - масса
    		10 кОм или более
    DD-2 или L73-11 (ACCD) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РЕЛЕ ACC)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2274 Сбой Контроля Acc

  1. Отсоедините разъемы DD и DМ ЭБУ.

  1. Измерьте сопротивление между контактами разъема ЭБУ.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    DM-1 - DD-27 или DD-26
    		Когда напряжение аккумуляторной батареи не подается на контакты DD-2 и DA-7 или DD-5
    		10 кОм или более
    DM-1 - DD-27 или DD-26
    		При подаче напряжения аккумуляторной батареи на контакты DM-1 и DD-7 или DA-5
    		Менее 1 Ом
    DD-2 - DD-7
    		20°C (68°F)
    		Примерно 88,2 Ом


NG
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK

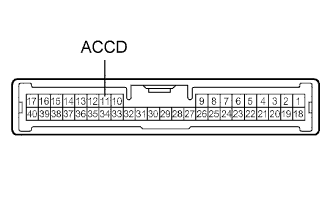

3.ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (НАПРЯЖЕНИЕ НА КОНТАКТЕ ACCD)
Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2274 Сбой Контроля Acc

  1. Измерьте выходное напряжение ЭБУ распределения питания.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    11 (ACCD) - масса
    		Зажигание включено (ACC)
    		10-14 В


NG
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
OK

КОНЕЦ
