DTC B2273 Сбой контроля зажигания 2 |
ОПИСАНИЕ
Данный DTC выводится при обнаружении неисправности в выходной цепи IG2D, которая соединяет цепь включения реле IG2 внутри ЭБУ распределения питания с реле IG2.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2273
| Неисправность цепи включения реле IG2 в ЭБУ распределения питания или другой соответствующей цепи
| - ЭБУ распределения питания
- Реле IG2
- Жгут проводов
|

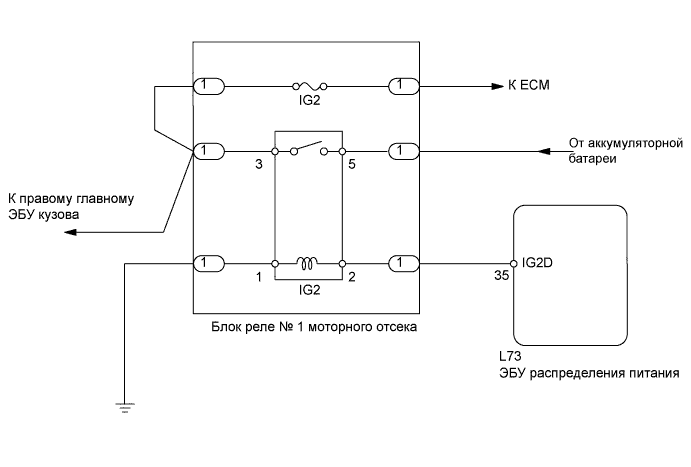

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

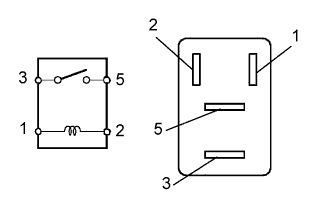

Достаньте реле IG2 из блока реле № 1 моторного отсека.
Измерьте сопротивление реле.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
3 - 5
| 10 кОм или более
|
3 - 5
| Менее 1 Ом
(при подаче напряжения аккумуляторной батареи на контакты 1 и 2)
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ) |

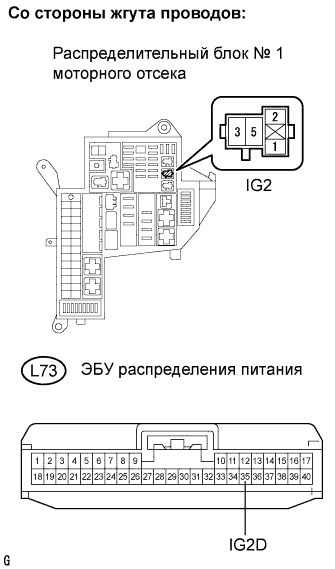

Достаньте реле IG2 из блока реле № 1 моторного отсека.
Отсоедините разъем L73 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Контакт 2 реле IG2 блока реле № 1 моторного отсека - L73-35 (IG2D)
| Менее 1 Ом
|
Контакт 1 реле IG2 блока реле № 1 моторного отсека - масса
| Менее 1 Ом
|
L73-35 (IG2D) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (НАПРЯЖЕНИЕ НА КОНТАКТЕ IG2D) |

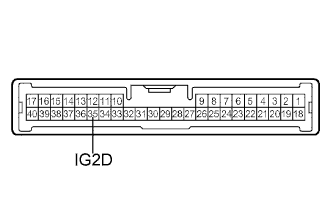

Измерьте выходное напряжение ЭБУ распределения питания.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
35 (IG2D) - масса
| Зажигание включено (IG)
| 10-14 В
|
| | ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
|
|
