DTC B2272 Сбой контроля зажигания 1


ОПИСАНИЕ

Данный DTC выводится при обнаружении неисправности в выходной цепи IG1D, которая соединяет цепь включения реле RH-IG 1 внутри ЭБУ распределения питания с реле RH-IG 1.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2272
Неисправность цепи включения реле IG1 в ЭБУ распределения питания или другой соответствующей цепи
  1. ЭБУ распределения питания
  2. Жгут проводов

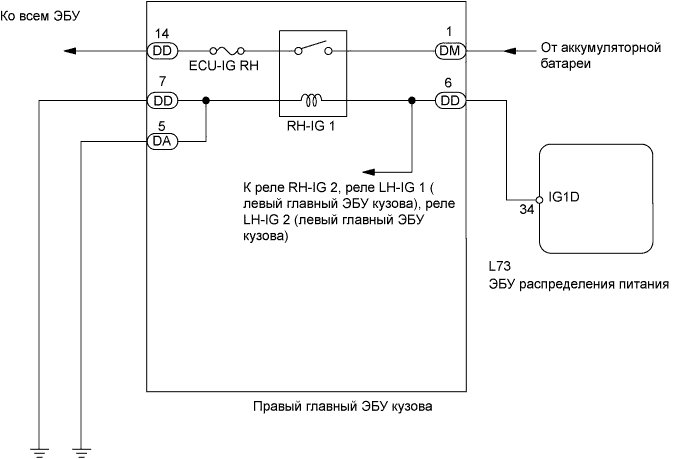

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2272 Сбой Контроля Зажигания 1


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И МАССА)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2272 Сбой Контроля Зажигания 1

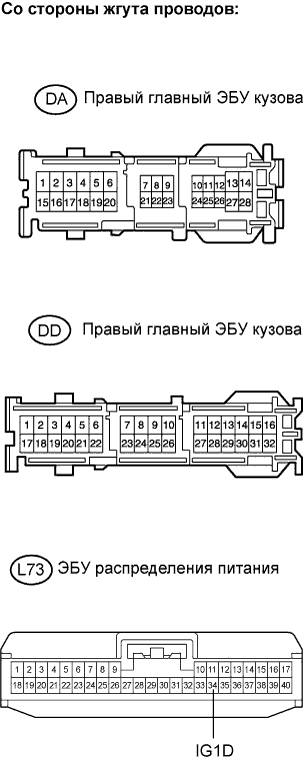

  1. Отсоедините разъемы DA и DD ЭБУ.

  1. Отсоедините разъем L73 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DD-6 - L73-34 (IG1D)
    		Менее 1 Ом
    DA-5 - масса
    		Менее 1 Ом
    DD-7 - масса
    		Менее 1 Ом
    DD-6 или L73-34 (IG1D) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РЕЛЕ RH-IG 1)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2272 Сбой Контроля Зажигания 1

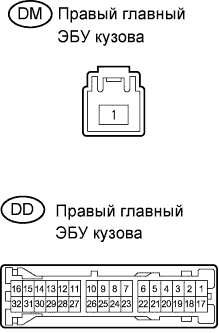

  1. Отсоедините разъемы DD и DМ ЭБУ.

  1. Измерьте сопротивление между контактами разъема ЭБУ.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    DM-1 - DD-14
    		Когда напряжение аккумуляторной батареи не подается на контакты DD-6 и DA-5 или DD-7
    		10 кОм или более
    DM-1 - DD-14
    		При подаче напряжения аккумуляторной батареи на контакты DD-6 и DA-5 или DD-7
    		Менее 1 Ом
    DD-6 - DD-7
    		20°C (68°F)
    		Примерно 88,2 Ом


NG
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK


3.ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (НАПРЯЖЕНИЕ НА КОНТАКТЕ IG1D)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2272 Сбой Контроля Зажигания 1

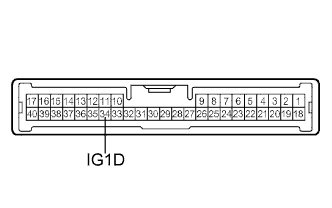

  1. Измерьте выходное напряжение ЭБУ распределения питания.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    34 (IG1D) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
OK

КОНЕЦ
