DTC B2271 Сбой контроля фиксации зажигания


ОПИСАНИЕ

Данный DTC выводится при обрыве или коротком замыкании выходных цепей IG в ЭБУ распределения питания.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2271
Обрыв или короткое замыкание в цепи фиксации, цепи включения реле IG1 или цепи включения реле IG2 в ЭБУ распределения питания.
  1. ЭБУ распределения питания
  1. Предохранитель AM2
  1. Жгут проводов

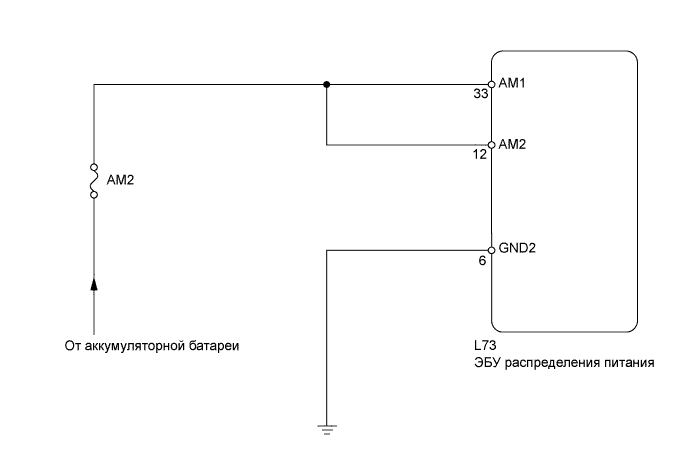

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2271 Сбой Контроля Фиксации Зажигания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (AM2)

  1. Извлеките предохранитель AM2 из правого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2271 Сбой Контроля Фиксации Зажигания

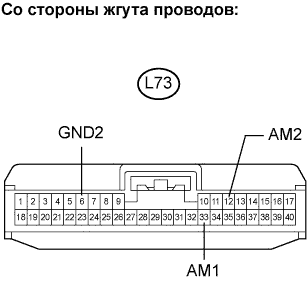

  1. Отсоедините разъем L73 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L73-33 (AM1) - масса
    		10-14 В
    L73-12 (AM2) - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L73-6 (GND2) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
