Замок Передней Двери Проверка Без Снятия С Автомобиля

Электрооборудование Автомобиля. Lexus GS450h GWS191
Дверные Замки. Lexus GS450h GWS191

  1. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ (с системой двойной блокировки)

  2. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ (без системы двойной блокировки)

  3. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ (с системой двойной блокировки)

  4. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ (без системы двойной блокировки)

Замок Передней Двери -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ (с системой двойной блокировки)


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Замок Передней Двери Проверка Без Снятия С Автомобиля

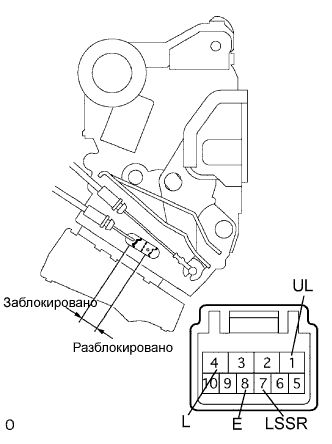

  1. Проверьте работу двигателя замка двери.

    1. Подайте на двигатель замка двери напряжение аккумуляторной батареи и проверьте работу двигателя замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (UL)
      		Заблокировано
      Положительный (+) вывод аккумуляторной батареи → контакт 3 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
      		Разблокировано
      Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

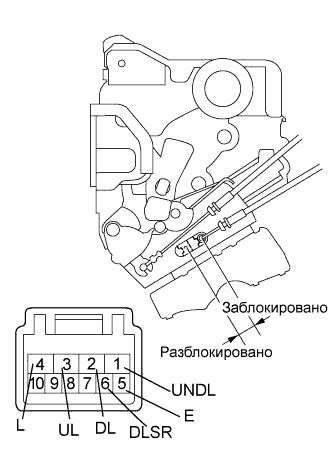

  1. Проверьте работу электродвигателя двойной блокировки двери.

    1. Подайте на замок двери напряжение от аккумуляторной батареи и установите электродвигатель замка двери в положение блокировки.

      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (UL)
      		Заблокировано

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → контакт 1 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (DL)
      		Блокировка снята
      Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

  1. Измерьте сопротивление позиционного переключателя системы двойной блокировки дверей.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    5 (DLSR) - 6 (E)
    		Блокировка установлена
    		Менее 1 Ом
    5 (DLSR) - 6 (E)
    		Блокировка снята
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.


2. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ (без системы двойной блокировки)


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Замок Передней Двери Проверка Без Снятия С Автомобиля

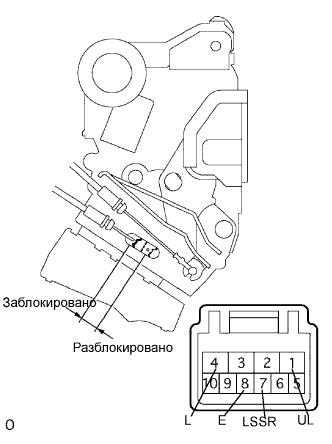

  1. Подайте на двигатель замка двери напряжение аккумуляторной батареи и проверьте работу двигателя замка двери.

    OK:
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
    		Заблокировано
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
    		Разблокировано
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

  1. Измерьте сопротивление позиционного переключателя замка двери.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    7 (LSSR) - 8 (E)
    		Разблокировано
    		Менее 1 Ом
    7 (LSSR) - 8 (E)
    		Заблокировано
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

  1. Измерьте сопротивление позиционного переключателя замка двери.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    7 (LSSR) - 8 (E)
    		Разблокировано
    		Менее 1 Ом
    7 (LSSR) - 8 (E)
    		Заблокировано
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.


    Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Замок Передней Двери Проверка Без Снятия С Автомобиля

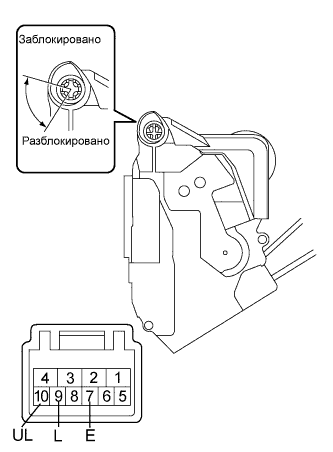

  1. Для моделей с левосторонним рулевым управлением:
    Измерьте сопротивление переключателя открывания/закрывания двери.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    9 (L) - 7 (E)
    		Заблокировано
    		Менее 1 Ом
    10 (UL) - 7 (E)
    		Разблокировано
    		Менее 1 Ом
    9 (L) - 7 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    10 (UL) - 7 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.


3. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ (с системой двойной блокировки)


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Замок Передней Двери Проверка Без Снятия С Автомобиля

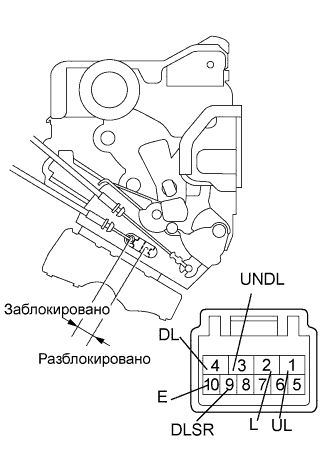

  1. Проверьте работу двигателя замка двери.

    1. Подайте на двигатель замка двери напряжение аккумуляторной батареи и проверьте работу двигателя замка двери.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (L)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
      		Заблокировано
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (UL)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (L)
      		Разблокировано
      Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

  1. Проверьте работу электродвигателя двойной блокировки двери.

    1. Подайте на замок двери напряжение от аккумуляторной батареи и установите электродвигатель замка двери в положение блокировки.

      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (L)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
      		Заблокировано

    2. Подайте на замок двери напряжение аккумуляторной батареи и проверьте работу электродвигателя системы двойной блокировки дверей.

      OK:
      Условия измерений
      		Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4 (DL)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (UNDL)
      		Блокировка установлена
      Положительный (+) вывод аккумуляторной батареи → контакт 3 (UNDL)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (DL)
      		Блокировка снята
      Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

    3. Когда система двойной блокировки установлена, убедитесь, что двери невозможно разблокировать, оперируя тросом управления.

  1. Измерьте сопротивление позиционного переключателя системы двойной блокировки дверей.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    9 (DLSR) - 10 (E)
    		Блокировка установлена
    		Менее 1 Ом
    9 (DLSR) - 10 (E)
    		Блокировка снята
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.


4. ПРОВЕРЬТЕ ЗАМОК ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ (без системы двойной блокировки)


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Замок Передней Двери Проверка Без Снятия С Автомобиля

  1. Подайте на двигатель замка двери напряжение аккумуляторной батареи и проверьте работу двигателя замка двери.

    OK:
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 4 (L)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (UL)
    		Заблокировано
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (UL)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (L)
    		Разблокировано
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.

  1. Измерьте сопротивление позиционного переключателя замка двери.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    7 (LSSR) - 8 (E)
    		Разблокировано
    		Менее 1 Ом
    7 (LSSR) - 8 (E)
    		Заблокировано
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.


    Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Замок Передней Двери Проверка Без Снятия С Автомобиля

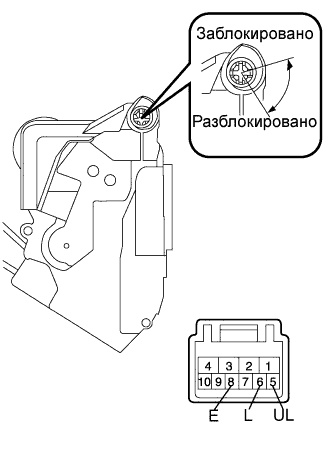

  1. Для моделей с правосторонним рулевым управлением:
    Измерьте сопротивление переключателя открывания/закрывания двери.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    6 (L) - 8 (E)
    		Заблокировано
    		Менее 1 Ом
    5 (UL) -8 (E)
    		Разблокировано
    		Менее 1 Ом
    6 (L) - 8 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    5 (UL) -8 (E)
    		OFF (ВЫКЛ)
    		10 кОм или более
    Если результат проверки не отвечает требованиям, замените двигатель замка двери в сборе.
