Дверь Багажного Отделения Снятие

С помощью отвертки освободите 4 захвата и снимите крышку.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 винта и снимите поручень.

С помощью отвертки освободите 4 захвата и снимите держатель.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью съемника фиксаторов снимите 10 фиксаторов и облицовку.

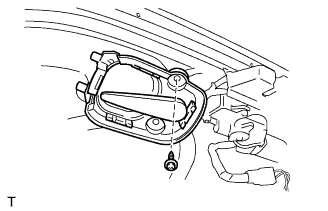

Выверните винт и снимите механизм отпирания замка двери багажника.

Отсоедините разъем.

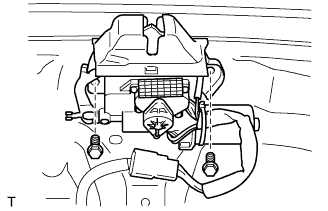

Выверните 2 болта и снимите доводчик двери.

Отсоедините разъем.

Отверните 2 гайки и снимите цилиндр замка двери.

Отсоедините разъем.

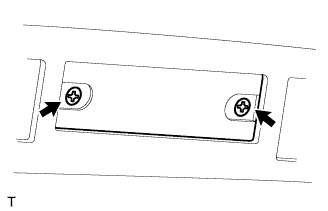

Выверните 2 винта и снимите выключатель механизма открывания.

С помощью съемника фиксаторов освободите фиксатор.

Отверните 4 гайки.

Поместите защитную клейкую ленту вокруг спойлера.

Поместите струнную проволоку между кузовом автомобиля и спойлером.

Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

Потянув за струнную проволоку, удалите двустороннюю клейкую ленту, которой спойлер прикреплен к кузову автомобиля.

ПРИМЕЧАНИЕ:

1. При повторном использовании спойлера соблюдайте осторожность, чтобы не повредить его.

2. Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


С помощью отвертки освободите фиксатор и снимите кронштейн со стороны двери.

УКАЗАНИЕ:

1. Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

2. Снимая кронштейн, поддерживайте панель двери руками.


С помощью отвертки освободите фиксатор и снимите кронштейн со стороны кузова автомобиля.

УКАЗАНИЕ:

1. Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

2. Снимая кронштейн, поддерживайте панель двери руками.


Снимите кронштейн.

УКАЗАНИЕ:

Снимая кронштейн, поддерживайте панель двери руками.

Отсоедините разъем телекамеры.

Отцепите зажим разъема телекамеры.

Отверните 2 гайки и снимите телекамеру.

Отсоедините разъем.

Отверните 3 гайки и снимите задний фонарь.

Извлеките лампу заднего фонаря из патрона заднего фонаря с проводкой.

Снимите прокладку.

ПРИМЕЧАНИЕ:

Прокладка должна сниматься с кузова полностью.

Отсоедините разъем.

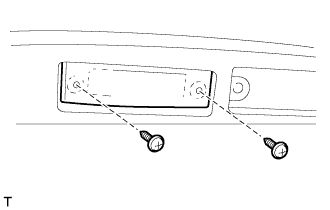

Выверните 2 винта и снимите лампу освещения номерного знака с двери багажника.

Отверните 3 гайки.

Освободите 7 фиксаторов и снимите облицовку.

Выведите из зацепления 2 фиксатора и снимите левую боковую облицовочную накладку багажного отделения.

Выверните 2 болта и снимите 2 крепления.

Снимите 3 фиксатора, обозначенные A.

Расцепите 4 фиксатора и снимите отделочную пластину.

Снимите крюк.

Снимите канатный крюк.

Снимите 3 фиксатора.

Отцепите 4 захвата и снимите облицовочную накладку.

Освободите 5 фиксаторов и снимите облицовочную накладку.

Освободите 5 фиксаторов и снимите облицовочную накладку.

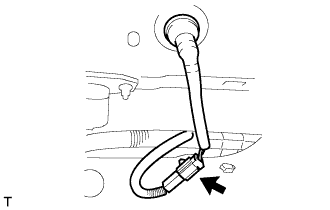

Отсоедините разъем защелки.

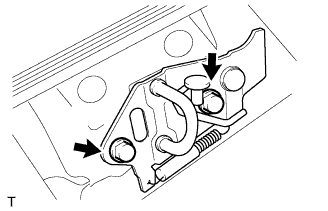

Выверните 2 болта и снимите защелку.
