Приемник Системы Дистанционной Блокировки Дверей -- Установка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).

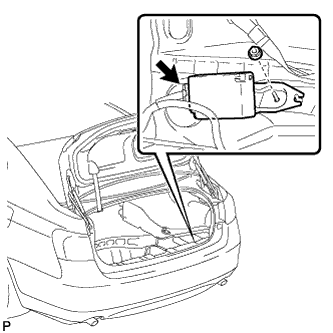

| 1. УСТАНОВИТЕ ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
 |
Установите приемник и закрепите его гайкой.
Подсоедините разъем приемника.

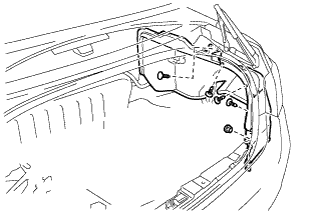

| 2. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
Установите облицовочную накладку и закрепите ее 5 фиксаторами.
| 3. УСТАНОВИТЕ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
Введите в зацепление 4 захвата, чтобы установить накладку обшивки.
Установите 3 фиксатора.
Введите в зацепление крепление.
 |
Установите канатный крюк.
 |
| 4. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА |
 |
Установите отделочную пластину и закрепите ее 4 фиксаторами.
Введите в зацепление 3 фиксатора, обозначенные A.
Вверните 2 болта и установите 2 крепления с обеих сторон.
| 5. УСТАНОВИТЕ ЯЩИК ДЛЯ ИНСТРУМЕНТОВ |
 |
| 6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
Установите левую боковую облицовочную накладку багажного отделения и закрепите ее 2 фиксаторами.
| 7. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
| 8. УСТАНОВИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
