Задняя Дверь Установка

Установите замок двери и закрепите его 2 болтами.

Подсоедините фиксатор жгута проводов.

Установите фиксатор и закрепите уплотнитель.

Введите в зацепление фиксаторы, чтобы установить уплотнитель.

УКАЗАНИЕ:

Обязательно замените фиксаторы, поврежденные при демонтаже.

Нанесите на трущиеся поверхности ограничителя открывания двери универсальную консистентную смазку.

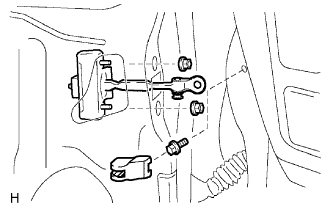

Установите дверную пружину на дверную панель и закрепите ее 2 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Нанесите герметик на резьбу болта.

Герметик:

Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный

Установите дверную пружину на кузов и закрепите с помощью болта.

Момент затяжки:

27 Н*м{275 кгс*см, 20 фунт-сила-футов}

Установите крышку.

Установите запорный стержень на раму наружной ручки.

Сдвиньте раму наружной ручки в направлении, указанном на рисунке стрелкой.

Закрепите раму наружной ручки винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Между гайкой и панелью двери необходимо проложить обивку.

Подсоедините разъем.

Введите в зацепление 2 захвата для установки накладки.

Введите в зацепление 2 захвата для установки накладки.

Перемещая наружную ручку вперед в направлении, указанном на рисунке стрелкой, установите ее.

ПРИМЕЧАНИЕ:

Если не вытянуть и не удерживать рычаг при установке наружной ручки, он будет соприкасаться с наружной ручкой, что вызовет повреждение пластины отпускания.

С системой посадки и запуска: Подсоедините разъем.

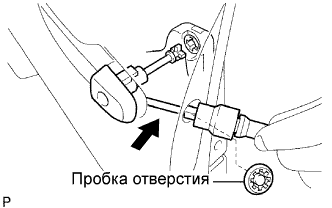

Установите крышку и закрепите ее винтом с помощью торцевого ключа "TORX" T30.

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Нанесите герметик на резьбы 3 винтов.

Герметик:

Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный

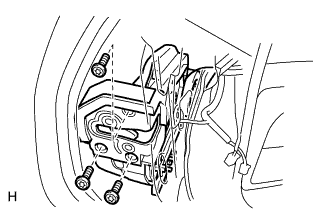

Установите дверной замок и закрепите его 4 винтами с помощью торцевого ключа "TORX" T30.

Момент затяжки:

5,5 Н*м{56 кгс*см, 44 фунт-сила-дюймов}

Подсоедините разъем дверного замка.

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали электродвигателя стеклоподъемника.

Установите электродвигатель и закрепите его 3 винтами с помощью отвертки для винтов "TORX" T25.

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали стеклоподъемника.

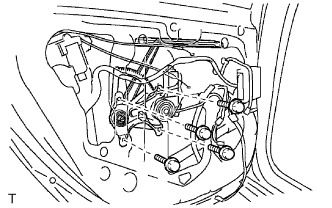

Установите стеклоподъемник и закрепите его 4 болтами.

Момент затяжки:

11,0 Н*м{115 кгс*см, 8 фунт-сила-дюймов}

Подсоедините разъем.

ПРИМЕЧАНИЕ:

Будьте осторожны: не уроните стеклоподъемник, чтобы не повредить его.

Установите молдинг рамы двери на раму двери с помощью пневматического или ручного клепального устройства.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.



2. Убедитесь, что заклепки надежно закреплены на молдинге.
   Не наклоняйте клепальное устройство при установке заклепок на молдинг.
   Убедитесь в отсутствии зазора между головкой заклепки и молдингом.



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


Наложите защитную ленту на молдинг рамы двери и раму двери.

Установите молдинг рамы двери на раму двери с помощью пневматического или ручного клепального устройства.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.



2. Убедитесь, что заклепки надежно закреплены на молдинге.
   Не наклоняйте клепальное устройство при установке заклепок на молдинг.
   Убедитесь в отсутствии зазора между головкой заклепки и молдингом.



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


Введите в зацепление 6 захватов и установите молдинг ремня.

Установите дверное стекло в панель задней двери.

УКАЗАНИЕ:

1. Вставьте внутрь дверной панели ветошь, чтобы не поцарапать дверное стекло.


1. Сдвиньте дверное стекло как можно дальше вперед.

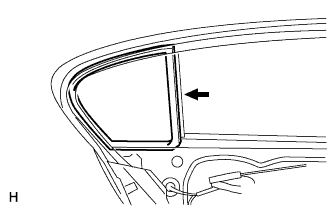

Установите неопускное стекло вместе с уплотнителем неопускного стекла в направлении, указанном на рисунке стрелкой.

Установите уплотнитель неопускного стекла.

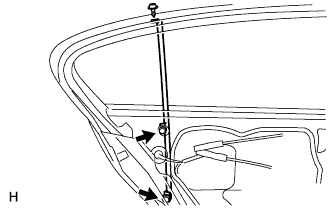

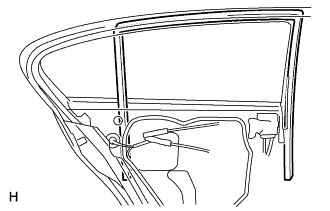

Установите поперечину окна и закрепите ее 2 болтами и винтом.

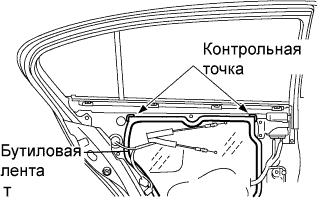

Наложите на дверь бутиловую ленту, как показано на рисунке.

Установите на дверную панель крышку технологического отверстия.

УКАЗАНИЕ:

1. Протяните кабели и разъемы через крышку технологического отверстия в процессе ее установки.

2. После установки крышки технологического отверстия не должно быть сгибов и складок.

3. После установки крышки технологического отверстия проверьте состояние уплотнения.

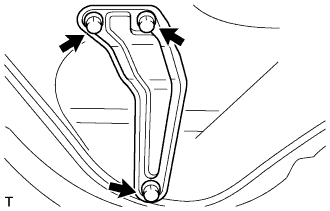

Установите кронштейн подлокотника и закрепите его 3 болтами.

Подсоедините 2 разъема.

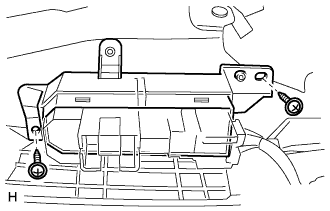

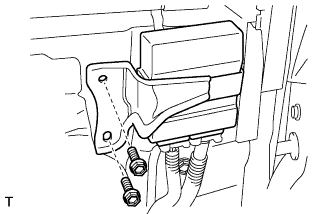

Установите ЭБУ и закрепите его 2 болтами.

Подсоедините разъем.

Установите облицовку и закрепите ее 2 фиксаторами.

Подсоедините к внутренней ручке 2 троса.

Введите в зацепление 10 фиксаторов, чтобы установить панель облицовки.

Вверните 2 винта.

Введите в зацепление 2 захвата и установите нижнюю облицовочную накладку.

Установите выключатель сети и закрепите его 2 винтами.

Подсоедините разъем.

Установите внутреннюю ручку и закрепите ее 4 винтами.

Подсоедините разъем.

Введите в зацепление 2 захвата и установите лампу.

Введите в зацепление 4 захвата и установите колпак лампы освещения проема.

Введите в зацепление 6 фиксаторов и установите облицовочную накладку.

Вверните винт.

Введите в зацепление 2 захвата и установите лампу освещения проема на облицовочную панели двери.

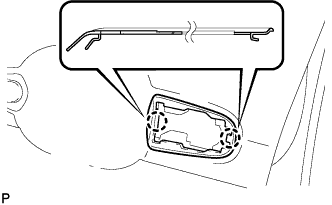

Введите в зацепление 3 захвата и установите оправку.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
