Задняя Дверь -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
| 2. СНИМИТЕ ОПРАВКУ ВНУТРЕННЕЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |
С помощью отвертки освободите 3 захвата и снимите оправку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 3. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Освободите 4 захвата и снимите колпак с лампы освещения проема.
Освободите 2 захвата и снимите лампу освещения проема с облицовочной панели двери.
 |
| 4. СНИМИТЕ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отцепите 2 захвата и снимите нижнюю облицовочную накладку.
Выверните 2 винта.
 |
Освободите 6 фиксаторов, обозначенных B, и снимите облицовку вместе с уплотнителем.
Освободите 4 фиксатора, обозначенные A, и отделите уплотнитель.
Отсоедините от внутренней ручки 2 троса.
 |
Освободите разъемы и снимите панель облицовки.
| 5. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Выверните 4 винта и снимите внутреннюю ручку.
| 6. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ |
 |
Освободите 2 фиксатора, отсоедините разъем и снимите лампу.
| 7. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ |
 |
Отсоедините разъем.
Выверните 2 винта и снимите выключатель.
| 8. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ |
 |
Выверните винт.
С помощью инструмента для снятия фиксаторов расцепите 6 фиксаторов и снимите облицовочную накладку.
| 9. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ЗАДНЕЙ ДВЕРИ |
С помощью отвертки освободите 2 фиксатора и снимите облицовку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 10. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
 |
Снимите внутренний уплотнитель и вытяните его вверх.
| 11. СНИМИТЕ ЭБУ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
 |
Выверните 2 винта и снимите ЭБУ.
Отсоедините разъем.

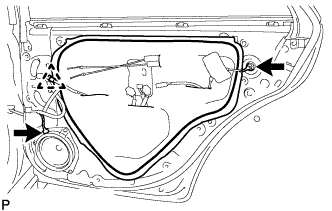

| 12. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ |
 |
Отсоедините 2 разъема.
Снимите фиксатор.
Снимите крышку технологического отверстия.
- ПРИМЕЧАНИЕ:
- Снимите с двери оставшуюся ленту.
| 13. СНИМИТЕ ПОПЕРЕЧИНУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Выверните 2 болта, винт и снимите поперечину окна.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните поперечину окна, чтобы не повредить ее.

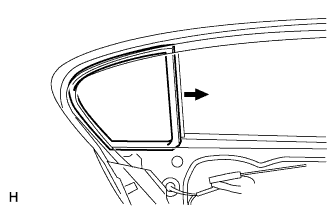

| 14. СНИМИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ |
 |
Снимите неопускное стекло вместе с уплотнителем неопускного стекла в направлении, указанном на рисунке стрелкой.
Снимите уплотнитель неопускного стекла.
| 15. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
| 16. СНИМИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ |
Осторожно вытяните стекло вверх и снимите его с панели.
- УКАЗАНИЕ:
- Вставьте прокладку внутрь дверной панели, чтобы не поцарапать дверное стекло.
| 17. СНИМИТЕ МОЛДИНГ РЕМНЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
Поместите под молдинг защитную клейкую ленту.
С помощью съемника молдинга расцепите 6 фиксаторов и снимите молдинг ремня.
 |
| 18. СНИМИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ |
 |
С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 3 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Снимите передний молдинг рамы окна задней передней двери с рамы двери.
| 19. СНИМИТЕ МОЛДИНГ РАМЫ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 7 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Освободите 3 фиксатора.
Снимите молдинг рамы окна задней двери с рамы двери.
| 20. СНИМИТЕ СТЕКЛОПОДЪЕМНИК ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отсоедините разъем.
Выверните 4 болта и снимите стеклоподъемник.
- УКАЗАНИЕ:
- Извлеките стеклоподъемник через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните стеклоподъемник, чтобы не повредить его.
| 21. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Выверните 3 винта с помощью отвертки для винтов "TORX" T25 и снимите электродвигатель.
- ПРИМЕЧАНИЕ:
- При выворачивании винтов будьте осторожны: не уроните электродвигатель, чтобы не повредить его.
| 22. СНИМИТЕ ЗАМОК ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
 |
Отсоедините разъем.
С помощью торцевого ключа "TORX" (T30) выверните 3 винта и снимите замок двери.
- УКАЗАНИЕ:
- Извлеките дверной замок через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните замок двери, чтобы не повредить его.
| 23. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |
Освободите 2 захвата и снимите накладку.
| 24. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |
Освободите 2 захвата и снимите накладку.
| 25. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |

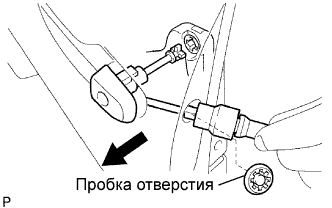

Ослабьте винт с помощью торцевого ключа "TORX" T30 и снимите крышку наружной ручки.
| 26. СНИМИТЕ НАРУЖНУЮ РУЧКУ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Снимите ручку, сдвинув и потянув ее в направлении, указанном на рисунке стрелкой.
- ПРИМЕЧАНИЕ:
- Если не вытянуть и не удерживать коленчатый рычаг во время снятия ручки, это приведет к соприкосновению рычага с ручкой и к повреждению ручки.

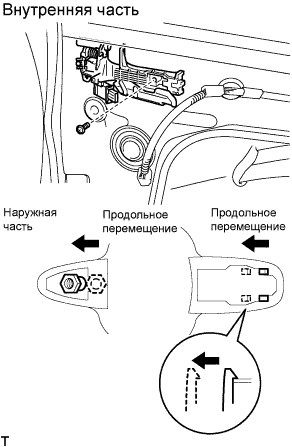

| 27. СНИМИТЕ РАМУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ |
 |
Ослабьте винт с помощью торцевого ключа "TORX" (T30).
Сдвиньте раму наружной ручки в направлении, указанном на рисунке стрелкой, и снимите ее.
- УКАЗАНИЕ:
- Снимите раму наружной ручки через технологическое отверстие.
Снимите запорный стержень с рамы наружной ручки.

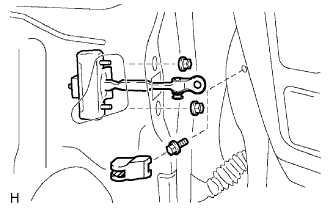

| 28. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
 |
Снимите крышку.
Отверните 2 гайки, выверните болт и снимите ограничитель открывания двери.
- УКАЗАНИЕ:
- Извлеките ограничитель открывания двери через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните ограничитель открывания двери, чтобы не повредить его.
| 29. СНИМИТЕ ЖГУТ ПРОВОДОВ ЗАДНЕЙ ДВЕРИ |
 |
Отсоедините фиксаторы жгута проводов.
Выверните 2 болта и снимите провод двери.
| 30. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ |
Освободите фиксаторы с помощью инструмента для снятия фиксаторов и снимите уплотнитель.
- УКАЗАНИЕ:
- Обязательно замените фиксаторы, поврежденные при демонтаже.
| 31. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ № 3 |
Освободите фиксатор и снимите уплотнитель.
