Передняя Дверь -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ДВЕРИ |
 |
С помощью отвертки освободите 3 захвата и снимите оправу.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 2. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отцепите 2 захвата и снимите нижнюю облицовочную накладку.
Отсоедините разъем.
Выверните 2 винта.
 |
Освободите 13 фиксаторов и снимите облицовочную накладку.
Отсоедините от внутренней ручки 2 кабеля.
 |
| 3. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Выверните 4 винта и снимите внутреннюю ручку.
| 4. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 1 В СБОРЕ |
 |
Освободите 2 фиксатора, отсоедините разъем и снимите лампу.
| 5. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ |
Освободите 4 захвата и снимите колпак с лампы освещения проема.
 |
Освободите 2 захвата и снимите лампу освещения проема с облицовочной панели двери.
 |
Отсоедините разъем.
| 6. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ |
 |
Отсоедините разъем.
Выверните 2 винта и снимите переключатель с облицовочной панели двери.
| 7. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ № 3 |
 |
Освободите 4 фиксатора и снимите уплотнитель с двери.
| 8. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ |
 |

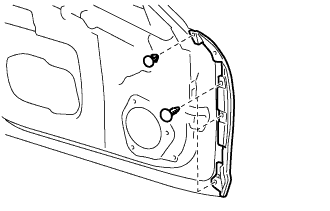

Выверните винт.
С помощью съемника фиксаторов расцепите 6 фиксаторов.
| 9. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ |
 |
Отсоедините разъем.
Выверните 3 винта и снимите выключатель сети.
| 10. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ДВЕРИ |
 |
Выверните винт.
С помощью отвертки освободите 2 фиксатора и снимите облицовку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
| 11. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
Отсоедините разъем.
 |
Освободите фиксатор.
Выверните 3 болта и снимите зеркало.
| 12. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ |
 |
Снимите внутренний уплотнитель, потянув его вверх в направлении, указанном на рисунке стрелкой.
| 13. СНИМИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
 |
Выверните 2 винта и снимите ЭБУ.
Отсоедините 3 разъема.
| 14. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ |
 |
Выверните 3 болта и снимите кронштейн подлокотника двери.
Снимите крышку технологического отверстия.
- УКАЗАНИЕ:
- Снимите с двери оставшуюся ленту.
| 15. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Со стороны водителя:
Временно установите главный выключатель сети мультиплексной связи.
Со стороны пассажира:
Временно установите выключатель сети мультиплексной связи.
Откройте дверное окно таким образом, чтобы болты оказались в технологических отверстиях.
Выверните 2 болта.
- УКАЗАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните стекло, чтобы не повредить его.

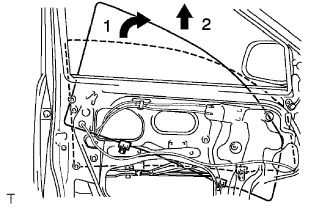

Извлеките стекло двери в направлении, указанном на рисунке стрелками.
- УКАЗАНИЕ:
- Поднимите стекло вверх и снимите его.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить стекло.
 |
Со стороны водителя:
Снимите главный выключатель сети мультиплексной связи.
Со стороны пассажира:
Снимите выключатель сети мультиплексной связи.
| 16. СНИМИТЕ МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Поместите под молдинг защитную клейкую ленту.
С помощью съемника молдинга расцепите 7 фиксаторов и снимите молдинг ремня.
| 17. СНИМИТЕ ЗАДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |

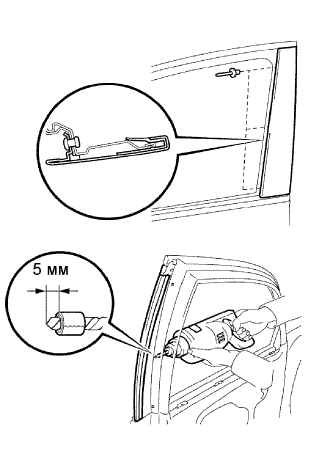

С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 3 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
 |
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Снимите задний молдинг рамы окна передней двери с рамы двери.
| 18. СНИМИТЕ ВЕРХНИЙ МОЛДИНГ РАМЫ ОКНА ПЕРЕДНЕЙ ДВЕРИ |
С помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) высверлите 3 заклепки с кромками.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Будьте осторожны: просверленная головка заклепки очень горячая.
- ПРИМЕЧАНИЕ:
- Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.
- УКАЗАНИЕ:
- Обмотайте сверло защитной лентой примерно в 5 мм (0,20 дюйма) от конца сверла.
|
Продолжайте сверление и вытолкните оставшиеся фрагменты заклепки с помощью сверла.
С помощью пылесоса удалите все фрагменты заклепки и стружку из мест сверления.
Снимите задний молдинг рамы окна передней двери с рамы двери.
| 19. СНИМИТЕ СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отсоедините разъем.

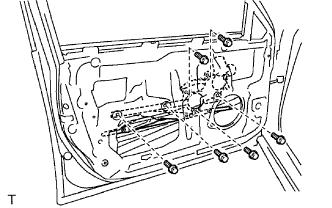

Выверните 6 болтов и снимите стеклоподъемник.
- УКАЗАНИЕ:
- Извлеките стеклоподъемник через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните стеклоподъемник, чтобы не повредить его.
| 20. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Выверните 3 винта с помощью отвертки для винтов "TORX" T25 и снимите электродвигатель.
- УКАЗАНИЕ:
- При выворачивании винтов будьте осторожны: не уроните электродвигатель, чтобы не повредить его.
| 21. СНИМИТЕ ПЕРЕДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Выверните 2 болта и снимите раму.
- УКАЗАНИЕ:
- Извлеките раму через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните раму, чтобы не повредить ее.
| 22. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
 |
Удалите затычку отверстия.
Ослабьте винт с помощью торцевого ключа "TORX" T30 и снимите крышку с установленным цилиндром замка двери.
Снимите цилиндр с крышки.
| 23. СНИМИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Отсоедините разъем.

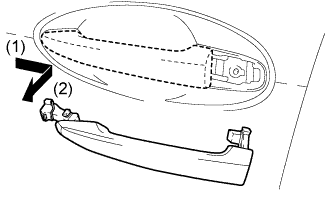

Снимите ручку, сдвинув и потянув ее в направлении, указанном на рисунке стрелкой.
- ПРИМЕЧАНИЕ:
- Если не вытянуть и не удерживать пластину во время снятия ручки, это приведет к соприкосновению пластины с ручкой и к повреждению пластины.
Снимите переднюю и заднюю накладки наружной ручки.
| 24. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
 |
Освободите 2 захвата и снимите накладку.
| 25. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
 |
Освободите 2 захвата и снимите накладку.
| 26. СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
 |
Отсоедините разъем дверного замка.
С помощью торцевого ключа "TORX" (T30) выверните 3 винта и снимите замок двери.
- УКАЗАНИЕ:
- Извлеките дверной замок через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните замок двери, чтобы не повредить его.
| 27. СНИМИТЕ РАМУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |

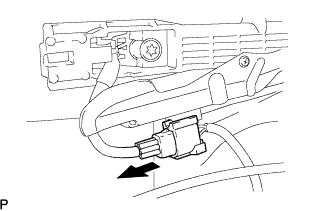

Отсоедините разъем.
 |

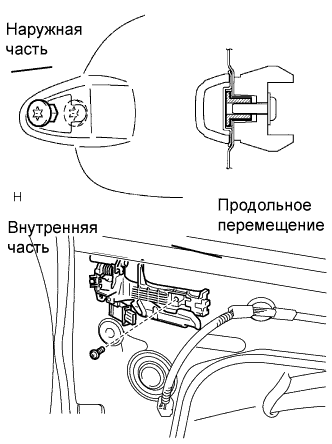

Ослабьте винт с помощью торцевого ключа "TORX" (T30).
Сдвиньте раму наружной ручки и снимите ее.
- УКАЗАНИЕ:
- Снимите раму наружной ручки через технологическое отверстие.
Снимите запорный стержень с рамы наружной ручки.
| 28. СНИМИТЕ ЖЕСТКУЮ ПОДКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ № 1 |
 |
Выверните 2 болта и снимите подушку.
| 29. СНИМИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
 |
Снимите крышку.
Отверните 2 гайки, выверните болт и снимите ограничитель открывания двери.
- УКАЗАНИЕ:
- Извлеките ограничитель открывания двери через технологическое отверстие.
- ПРИМЕЧАНИЕ:
- При выворачивании болтов будьте осторожны: не уроните ограничитель открывания двери, чтобы не повредить его.
| 30. СНИМИТЕ УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ |
Освободите фиксаторы с помощью инструмента для снятия фиксаторов и снимите уплотнитель.
- УКАЗАНИЕ:
- Обязательно замените фиксаторы, поврежденные при демонтаже.
| 31. СНИМИТЕ ЖГУТ ПРОВОДОВ ПЕРЕДНЕЙ ДВЕРИ |
 |
Отсоедините фиксаторы жгута проводов.
Выверните 2 болта и снимите провод двери.
