Передняя Дверь Установка

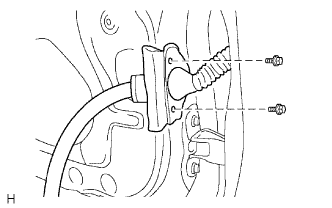

Установите провод двери и закрепите его 2 болтами.

Подсоедините фиксаторы проводов.

Введите в зацепление фиксаторы, чтобы установить уплотнитель.

УКАЗАНИЕ:

Обязательно замените фиксаторы, поврежденные при демонтаже.

Нанесите на трущиеся поверхности ограничителя открывания двери универсальную консистентную смазку.

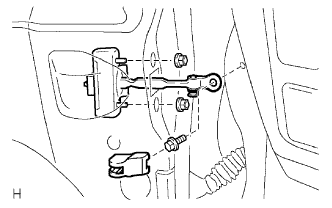

Установите дверную пружину на дверную панель и закрепите ее 2 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Нанесите герметик на резьбу болта.

Герметик:

Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный

Установите дверную пружину на кузов и закрепите с помощью болта.

Момент затяжки:

27 Н*м{275 кгс*см, 20 фунт-сила-футов}

Установите крышку.

Закрепите подушку 2 болтами.

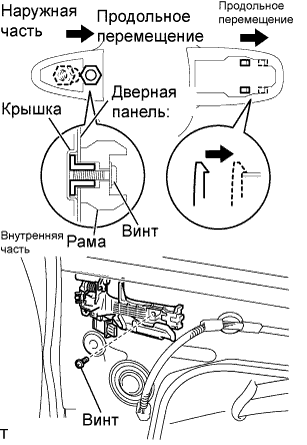

Установите запорный стержень на раму наружной ручки.

Установите раму и закрепите его винтом.

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Между винтом и панелью двери необходимо проложить обивку.

Подсоедините разъем.

Нанесите герметик на резьбы 3 винтов.

Герметик:

Фирменный герметик 1324 от компании Тойота, Three Bond 1324 или аналогичный

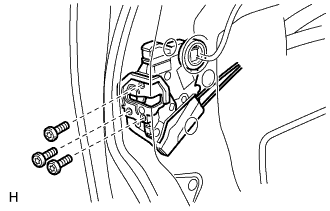

Закрепите дверной замок 3 винтами с помощью торцевого ключа "torx" (TORX).

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

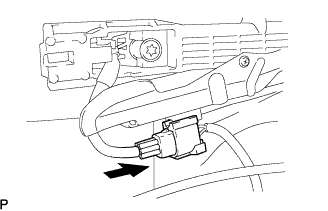

Подсоедините разъем дверного замка.

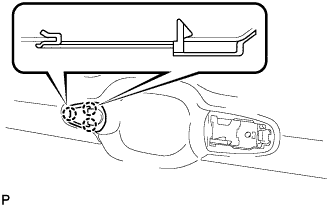

Введите в зацепление 2 захвата для установки накладки.

Введите в зацепление 2 захвата для установки накладки.

Вытяните и удерживайте коленчатый рычаг рамы наружной ручки, как показано на рисунке.

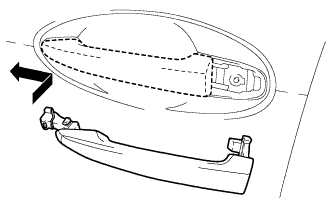

Установите ручку, вставив ее в направлении, указанном на рисунке стрелкой.

ПРИМЕЧАНИЕ:

Если не вытянуть и не удерживать коленчатый рычаг во время установки ручки, это приведет к соприкосновению рычага с ручкой и к повреждению ручки.

Установите крышку (с цилиндром дверного замка) и закрепите ее винтом с помощью торцевого ключа "TORX" T30.

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

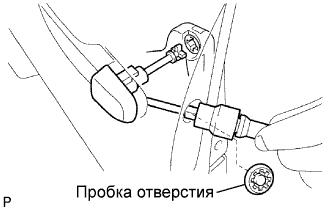

Вставьте затычку отверстия.

Установите раму и закрепите ее 2 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали электродвигателя стеклоподъемника.

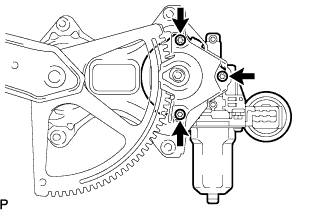

Установите электродвигатель и закрепите его 3 винтами с помощью отвертки для винтов "TORX" T25.

Момент затяжки:

5,4 Н*м{55 кгс*см, 49 фунт-сила-дюймов}

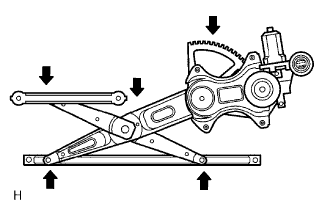

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали стеклоподъемника.

ПРИМЕЧАНИЕ:

Не следует наносить консистентную смазку на пружину стеклоподъемника.

Установите, но не затягивайте болт, обозначенный A, на электрический стеклоподъемник.

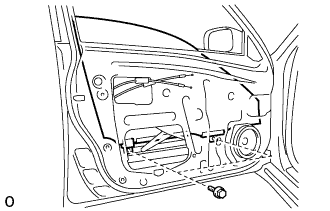

Вставьте электрический стеклоподъемник в дверную панель. Подвесьте электрический стеклоподъемник на дверной панели с помощью болта, обозначенного A.

Установите стеклоподъемник, закрепите его 5 болтами и затяните болт, обозначенный A.

Момент затяжки:

11,0 Н*м{115 кгс*см, 8 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Будьте осторожны: не уроните стеклоподъемник, чтобы не повредить его.

Подсоедините разъем стеклоподъемника.

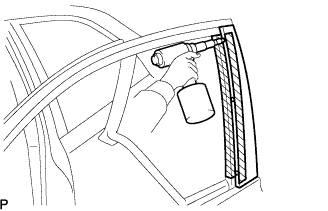

Установите молдинг рамы двери на раму двери с помощью пневматического или ручного клепального устройства.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.



2. Убедитесь, что заклепки надежно закреплены на молдинге.
   Не наклоняйте клепальное устройство при установке заклепок на молдинг.
   Убедитесь в отсутствии зазора между головкой заклепки и молдингом.



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


Наложите защитную ленту на молдинг рамы двери и раму двери.

Установите молдинг рамы двери на раму двери с помощью пневматического или ручного клепального устройства.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.



2. Убедитесь, что заклепки надежно закреплены на молдинге.
   Не наклоняйте клепальное устройство при установке заклепок на молдинг.
   Убедитесь в отсутствии зазора между головкой заклепки и молдингом.



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


Введите в зацепление 7 захватов и установите молдинг ремня.

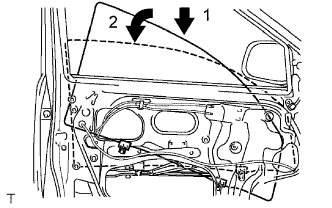

Вставьте стекло двери в панель двери вдоль направляющей стекла в направлении, указанном на рисунке стрелками.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить стекло.

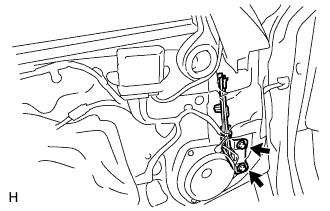

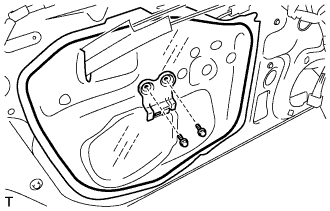

Прикрепите стекло двери 2 болтами к стеклоподъемнику.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-футов}

Наложите на дверь бутиловую ленту, как показано на рисунке.

Установите новую крышку технологического отверстия.

УКАЗАНИЕ:

1. Протяните кабели и разъемы через крышку технологического отверстия в процессе ее установки.

2. После установки крышки технологического отверстия не должно быть сгибов и складок.

3. После установки крышки технологического отверстия проверьте состояние уплотнения.


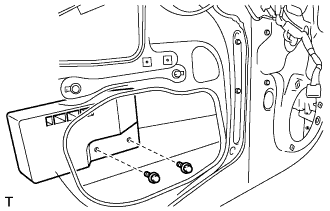

Установите кронштейн подлокотника двери и закрепите его 2 болтами.

Подсоедините 3 разъема.

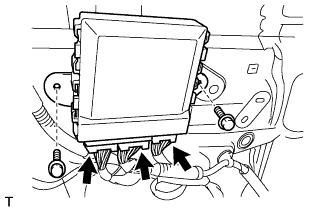

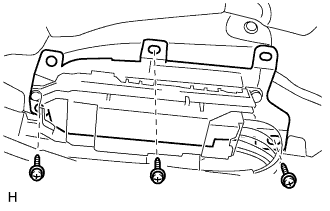

Установите ЭБУ и закрепите его 2 болтами.

Установите внутренний уплотнитель.

Установите зеркало и закрепите его 3 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Закрепите фиксатор.

Подсоедините разъем.

Введите в зацепление 2 фиксатора и установите облицовку.

Вверните винт.

Установите выключатель сети и закрепите его 3 винтами.

Подсоедините разъем.

Вверните винт.

Введите в зацепление 6 фиксаторов и установите облицовочную накладку.

Установите уплотнитель на дверь и закрепите его 4 фиксаторами.

Подсоедините разъем.

Установите переключатель на облицовочную панель двери и закрепите его 2 винтами.

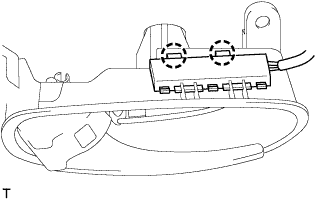

Введите в зацепление 2 захвата и установите лампу освещения проема на облицовочную панели двери.

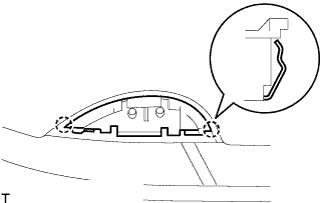

Введите в зацепление 4 захвата и установите колпак лампы освещения проема.

Подсоедините разъем.

Введите в зацепление 2 захвата и установите лампу.

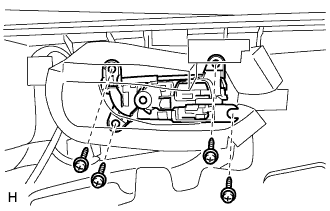

Установите внутреннюю ручку и закрепите ее 4 винтами.

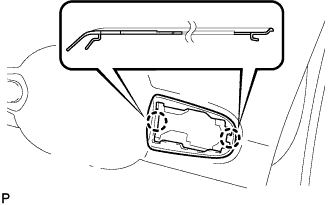

Подсоедините 2 троса к внутренней ручке, как показано на рисунке.

Введите в зацепление 13 фиксаторов и установите облицовочную накладку с внутренним уплотнителем.

Вверните 2 винта.

Подсоедините разъем.

Введите в зацепление 2 захвата и установите нижнюю облицовочную накладку.

Введите в зацепление 3 захвата и установите оправку.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
