Dtc B1248 Невозможно Установить Связь С Avc-Lan

Система Передачи Данных. Lexus GS450h GWS191
Мультиплексная Связь. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

DTC B1248 Невозможно установить связь с AVC-LAN


ОПИСАНИЕ

Данный код DTC обнаруживается, когда связь между ЭБУ радиоприемника и плеера и ЭБУ сетевого шлюза не устанавливается.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1248
Невозможно установить связь с AVC-LAN
  1. ЭБУ радиоприемника и плеера
  2. Жгут проводов

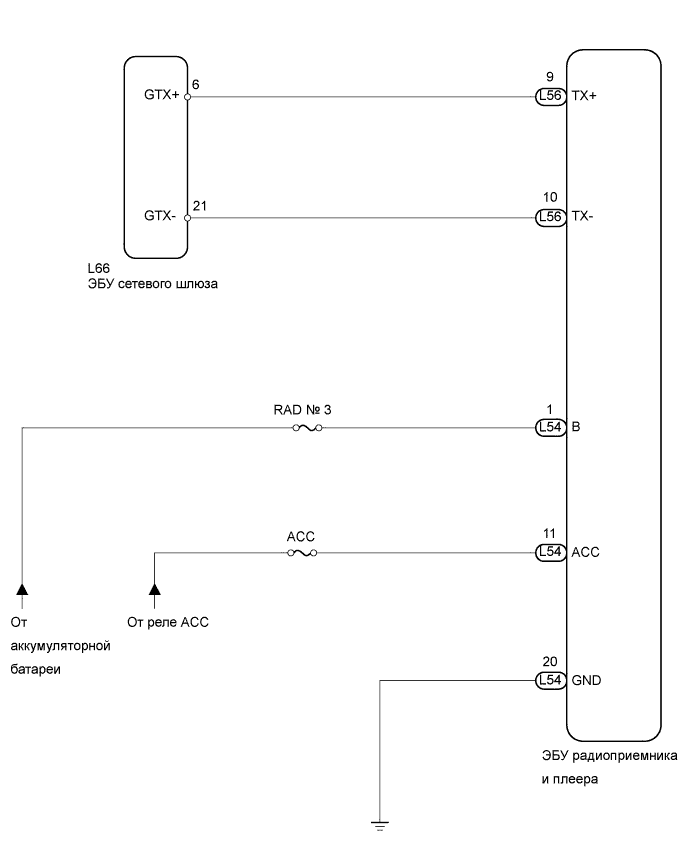

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1248 Невозможно Установить Связь С Avc-Lan


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Убедитесь, что c помощью выключателей на рулевом колесе можно управлять функциями аудиосистемы.

    OK:
    С помощью выключателей на рулевом колесе можно управлять функциями аудиосистемы.


OK
ЗАМЕНИТЕ ЭБУ РАДИОПРИЕМНИКА И ПРОИГРЫВАТЕЛЯ
NG


2.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1248 Невозможно Установить Связь С Avc-Lan

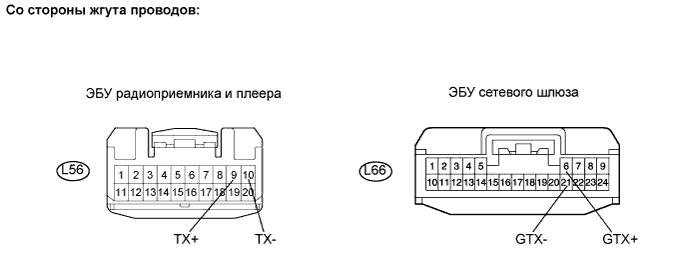

  1. Отсоедините разъемы L56 и L66 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L56-9 (TX+) - L66-6 (GTX+)
    		Менее 1 Ом
    L56-10 (TX-) - L66-21 (GTX-)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РАДИОПРИЕМНИКА И ПРОИГРЫВАТЕЛЯ
